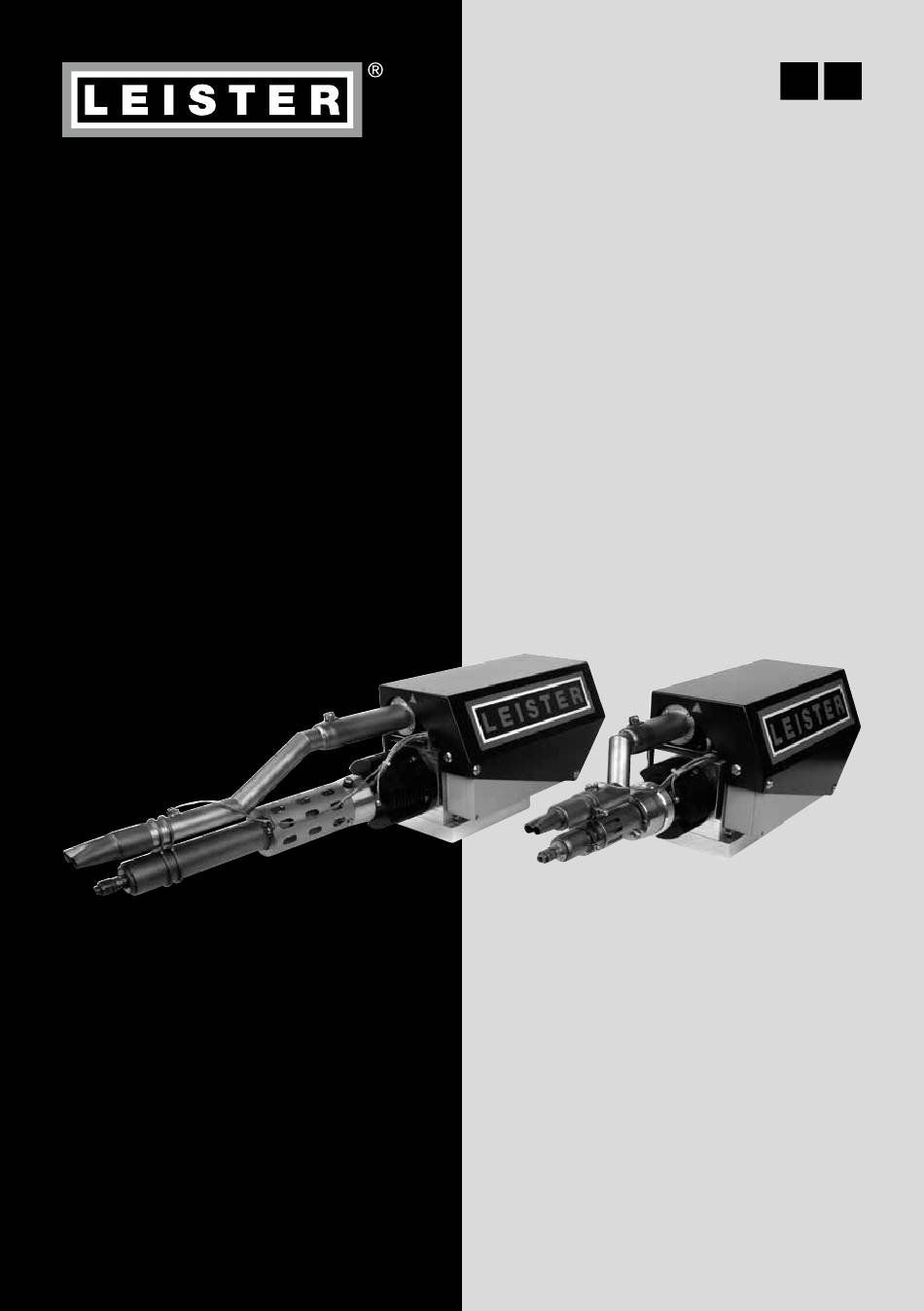

- Seite 1 WELDPLAST 200-i 600-i Leister Technologies AG Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41 41 662 74 74 +41 41 662 74 16 www.leister.com sales@leister.com...
- Seite 2 Deutsch Bedienungsanleitung English Operating instructions...
-
Seite 3: Inhaltsverzeichnis
Deutsch Bedienungsanleitung Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise 1.1 Bestimmungsgemässe Verwendung 1.2 Nicht bestimmungsgemässe Verwendung 2. Technische Daten 3. Übersicht Geräteteile 4. Netzanschluss 5. Prozess-Parameter 6. Manuelle Referenz-Messungen 7. Kühlung Einzugsflansch 8. Luftversorgung Heissluft, Lufterhitzer LHS 21 9. Luftstromüberwachung 10. Heizung Extruder-Plastifiziereinheit 11. -
Seite 4: Einbauextruder-Modul
Bedienungsanleitung (Original Bedienungsanleitung) Wir gratulieren Ihnen zum Kauf Ihres WELDPLAST 200-i, 600-i. Sie haben sich für ein erstklassiges Einbauextruder-Modul entschieden. Entwickelt und produziert wurde es nach dem aktuellsten Wissensstand der kunststoffverarbeitenden Industrie. Für seine Herstellung werden hochwertige Materialien verwendet. Bitte lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme unbedingt durch. -
Seite 5: Bestimmungsgemässe Verwendung
Industrie-Extruder zum Extrudieren (Schweissen, 3D-Druck) von thermoplastischen Kunststoffen im Behälter-, Ap- parate-, Rohrleitungs- und Deponiebau. Elektrisch leitendes Material (z. B. PE-EL) darf nicht geschweisst werden. Verwenden Sie ausschliesslich original Leister-Ersatzteile und -Zubehör, weil Sie sonst keine Gewährleistungs- oder Garantieansprüche geltend machen können. -
Seite 6: Übersicht Geräteteile
12. Push-Fit Druckluftanschluss ø10 für Heissluft (LHS 21) * 13. Stecker Servo-Antrieb * 14. Lufterhitzer Leister LHS 21 S/L * 15. EtherCAT-P Modul, 2 x Analog IN, 2 x Analog OUT, Beckhoff * 16. Adapter für Luftüberwachung LHS 21 ** 17. - Seite 7 ** SMC Drucksensor nicht im Lieferumfang enthalten WELDPLAST 200-i WELDPLAST 600-i Basic modul Basic modul Art. 163.322 Art. 163.326 WELDPLAST 200-i WELDPLAST 600-i Air heater kit Air heater kit Art. 164.414 Art. 164.415 WELDPLAST 200-i / 600-i Connecting kit Art. 163.575...
-
Seite 8: Netzanschluss
Der Lufterhitzer Typ LHS 21 (14) wird für das Erzeugen der Vorwärmluft benötigt. Die Luftversorgung für den LHS erfolgt via Druckluft. Für den WELDPLAST 200-i sind die LHS 21S mit 230 V / 2000 W vorgesehen, für den WELDPLAST 600-i die LHS 21L, 230 V / 3300 W. -
Seite 9: Luftstromüberwachung
Spannung von ca. 5 VDC. Das entspricht einer Luftmenge von ca. 500 l/min. In drucklosem Zustand liefert der Drucksensor eine Spannung von 3 VDC (siehe Datenblatt). Weiterführende Dokumente zu den LHS sind erhältlich unter www.leister.com 10. Heizung Extruder-Plastifiziereinheit Die Heizung der Extruder-Plastifiziereinheit (25) ist mit einer Thermoelement-Sonde ausgestattet. Die Heizung der Plastifiziereinheit kann mit einem Halbleiter-Relais (SSR) geschaltet werden. -
Seite 10: Gewährleistung
Gewährleistung • Für dieses Gerät gelten die vom direkten Vertriebspartner/Verkäufer gewährten Garantie- oder Gewährleis- tungsrechte ab Kaufdatum. Bei einem Garantie- oder Gewährleistungsanspruch (Nachweis durch Rechnung oder Lieferschein) werden Herstellungs- oder Verarbeitungsfehler vom Vertriebspartner durch Ersatzlieferung oder Reparatur beseitigt. Heizelemente sind von der Gewährleistung oder Garantie ausgeschlossen. •... - Seite 11 English Operating instructions Contents 1. Important safety instructions 1.1 Intended use 1.2 Non-intended use 2. Technical data 3. Overview of device parts 4. Power supply 5. Process parameters 6. Manual reference measurements 7. Intake flange cooling 8. Hot air supply, LHS 21 air heater 9.
-
Seite 12: Built-In Extruder Module
Operating instructions (translation of original operating instructions) Congratulations on your purchase of the WELDPLAST 200-i, 600-i. You have chosen a first-class, built-in extruder module. It has been developed and produced in accordance with the very latest standards of technology in the plas- tics-processing industry. -
Seite 13: Intended Use
Electrically conductive materials (e.g., PE-EL) must not be welded. Use only original Leister spare parts and accessories; otherwise, any warranty or guarantee claims will not be valid. 1.2 Non-intended use Any other use or any use beyond the type of use described is deemed non-intended use. -
Seite 14: Overview Of Device Parts
12. Push-fit compressed air connection ø 10 for hot air (LHS 21) * 13. Servo drive plug * 14. Leister LHS 21 S/L air heater * 15. EtherCAT P module, 2 × analog IN, 2 × analog OUT, Beckhoff * 16. - Seite 15 ** SMC pressure sensor not included in the scope of delivery WELDPLAST 200-i WELDPLAST 600-i Basic module Basic module Art. 163.322 Art. 163.326 WELDPLAST 200-i WELDPLAST 600-i Air heater kit Air heater kit Art. 164.414 Art. 164.415 WELDPLAST 200-i / 600-i Connecting kit Art. 163.575...
-
Seite 16: Power Supply
The LHS 21 air heater (14) is required to produce the preheated air. The air for the LHS is supplied via compressed air. For the WELDPLAST 200-i, the LHS 21S air heaters are provided with 230 V / 2000 W; for the WELDPLAST 600-i, the LHS 21L air heaters are provided with 230 V / 3300 W. -
Seite 17: Air Flow Monitoring
** supplies a voltage of approx. 5 VDC. This corresponds to an air volume of approx. 500 l/min. When depressurized, the pressure sensor supplies a voltage of 3 VDC (see data sheet). Further documents on the LHS are available at www.leister.com. 10. Extruder plasticizing unit heater The heater for the extruder plasticizing unit (25) is fitted with a thermocouple probe. - Seite 18 Warranty • For this tool, the guarantee or warranty rights granted by the relevant distributor/ seller shall apply. In case of guarantee or warranty claims any manufacturing or workmanship defects will either be repaired or replaced by the distributor at its discretion. Warranty or guarantee rights have to be verified by an invoice or a delivery document.
- Seite 20 © Copyright by Leister Leister Technologies AG Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41 41 662 74 74 +41 41 662 74 16 www.leister.com sales@leister.com...
