6

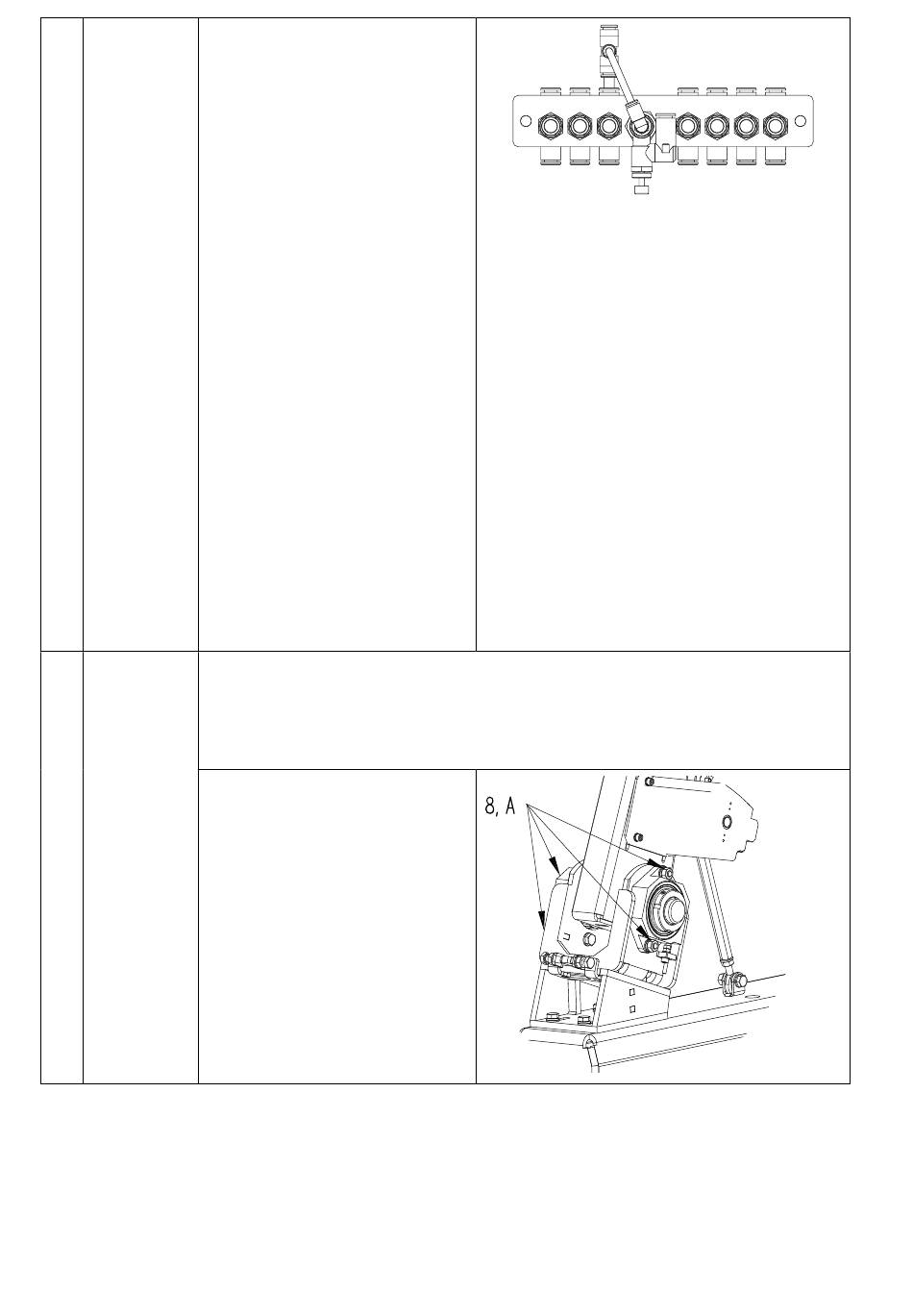

Drossel-Einheit
7
Verstellung des
Schweissarms
(Pedestal)
44
Bei grossen Temperaturdifferenzen oder
bei längerem Gebrauch kann sich die
Achsbewegung der Schweissdüse und
der Anpressrolle verstellen.
Um diese Veränderungen zu kompen-
sieren wird mit Hilfe der Drosseleinheit
die Feinjustierung vorgenommen
werden.
Achsen Steuerung:
1A, 1B Z-Achse Rolle
2A, 2B Z-Achse Düse
3A, 3B X-Achse Düse
4A, 4B Y-Achse Düse
1A
Rolle Klemmbewegung steuern
1B
Rolle Öffnungsbewegung steueren
2A
Düse Z-Achse
Aufwärtsbewegung steuern
2B
Düse Z-Achse
Abwärtsbewegung steuern
3A
Düse X-Achse
Ausfahrbewegung steuern
3B
Düse X-Achse Einfahrbewegung
steuern
4A
Düse Y-Achse
Ausfahrbewegung steuern
4B
Düse Y-Achse Einfahrbewegung
steuern
1. Schwenken des Schweissarms (Pedestal)
2. Verdrehung
3. Höhe
4. Länge
5. Breite
1.1 Lösen Sie die Muttern (8, A)
beidseitig.
3B
1B
2A
2B
3A
1A
4A
4B
