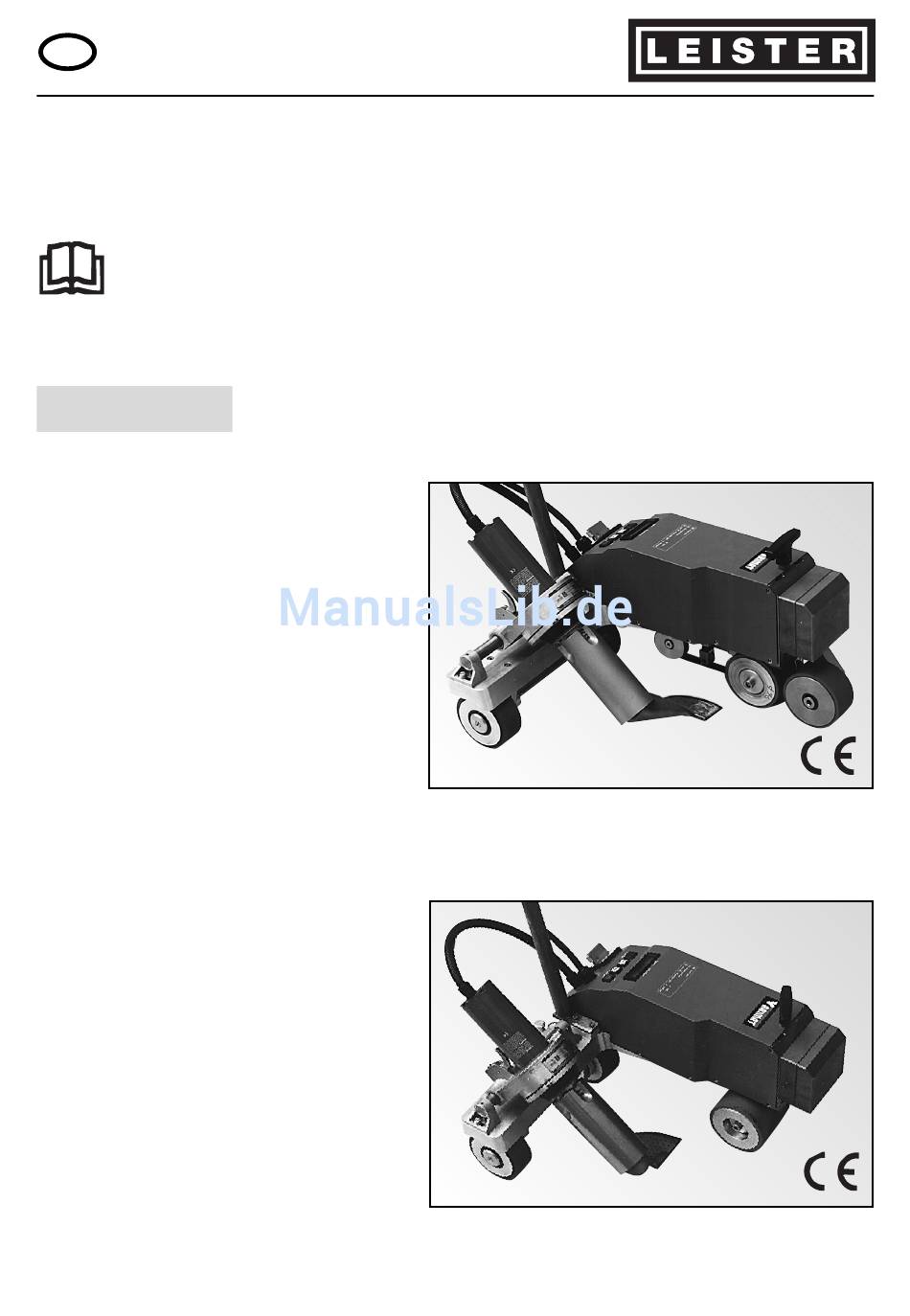

BEDIENUNGSANLEITUNG
D
LEISTER Varimat V
Heissluft-Schweissautomat
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
ANWENDUNG
LEISTER Varimat V
Überlapp-Schweissautomat
• Überlappschweissen von
Dach-Bahnen aus PVC, TPO,
ECB, EPDM, CSPE und Elasto-
mer-Bitumen an randnahen
Zonen und auf unebenen
Flächen.
• Überlappschweissen von Folien
und beschichteten Geweben.
Schweissnahtbreite
20 oder 40, mm
LEISTER Varimat V
Bitumen-Schweissautomat
• Zum Überlappschweissen von
Elastomer-Bitumen.
• Schweissnahtbreite 80,100
oder 120 mm
LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz
Tel. + 41 41 662 74 74 Fax + 41 41 662 74 16
www.leister.com
sales@leister.com
1
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Leister Varimat V
Inhaltszusammenfassung für Leister Varimat V
- Seite 1 20 oder 40, mm LEISTER Varimat V Bitumen-Schweissautomat • Zum Überlappschweissen von Elastomer-Bitumen. • Schweissnahtbreite 80,100 oder 120 mm LEISTER Process Technologies, Riedstrasse, CH-6060 Sarnen / Schweiz www.leister.com sales@leister.com Tel. + 41 41 662 74 74 Fax + 41 41 662 74 16...
-
Seite 2: Technische Daten
WARNUNG Lebensgefahr beim Öffnen des Gerätes da spannungs- führende Komponenten und Anschlüsse freigelegt werden. Vor dem Öffnen des Gerätes Netzstecker aus der Steckdose ziehen. Feuer- und Explosionsgefahr bei unsachgemässem Ge- brauch von Heissluftgeräten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen. Verbrennungsgefahr ! Heizelementrohr und Düse nicht in heissem Zustand berühren. -
Seite 3: Geräte-Beschreibung
GERÄTE-BESCHREIBUNG LEISTER Varimat V 32 7 6 23. Abschlussgewicht 1. Netzkabel 24. Traggriff 2. Gehäuse 25. Imbusschraube 3. Hauptschalter 26. Führungsstab Unterteil 4. Tastenfeld 27. Führungsstab Oberteil 5. Display 28. Klemmhebel höhenverstellbar 6. Sensor 29. Halterung für Netzkabel 7. Arretierschraube 30. -
Seite 4: Display Optionen
DISPLAY OPTIONEN LEISTER Varimat V Main– Level Hauptschalter (3) EIN Anzeige von: 1. Geschwindigkeit IST–Wert 2. Geschwindigkeit SOLL–Wert 3. Temperatur IST–Wert 4. Temperatur SOLL–Wert 5. Spannungs - Anzeige IST–Wert 6. Schweissmeter - Anzeige IST–Wert – Control– Level & & Hauptschalter (3) EIN Anzeige von: 1. -
Seite 5: Fehler-Ursache-Massnahme
FEHLER-URSACHE-MASSNAHME LEISTER Varimat V Automatischer Start Fehler–Ursache Antriebsmotor startet nicht automatisch nach dem Einfahren der Düse • Sensor (6) falsch eingestellt Massnahme Sensor einstellen – Hauptschalter (3) ausschalten – Abdeckung Sensor (32) entfernen – Heissluftgebläse (8) absenken und bis zum linken Anschlag fahren –... - Seite 6 SCHWEISS – PARAMETER LEISTER Varimat V Schweisstemperatur – Schweisstemperatur mit den Tasten einstellen. Die Temperatur ist vom Material und der Umgebungstemperatur abhängig. Eingestellter SOLL-Wert wird auf dem Display angezeigt. Mit Tasten (gleich- zeitig drücken) Heizung einschalten. Aufheizzeit ca. 5 Minuten. (SOLL-Wert nicht...
-
Seite 7: Bedienung
SCHWEISS-PARAMETER 20/40 mm Überlapp LEISTER Varimat V Fügekraft Detail H • Die Fügekraft wird auf die Pendelrolle (12) 120 N 155 N 190 N übertragen. • Je nach Bedarf können Zusatzgewichte (22) und das Abschlussgewicht (23) aufgesteckt werden (siehe Detail H). - Seite 8 BEDIENUNG 20/40 mm Überlapp LEISTER Varimat V Gerätepositionierung • Schweissautomat mit Druck auf Führungsstab (27) abkippen und auf Schweissposition fahren. • Transportrolle (16) durch anheben des Führungsstabes (27) entlasten. • Transportrolle (16) mit leichtem Druck auf Schaltfeder (19) bis zum Anschlag nach rechts schieben.
- Seite 9 SCHWEISS-PARAMETER 80/100/120 mm Überlapp LEISTER Varimat V Fügekraft Detail H • Die Fügekraft wird auf die Pendelrolle (12) 140 N 175 N 210 N übertragen. • Je nach Bedarf können Zusatzgewichte (22) und das Abschlussgewicht (23) aufgesteckt werden (siehe Detail H).
- Seite 10 BEDIENUNG 80/100/120 mm Überlapp LEISTER Varimat V Gerätepositionierung • Schweissautomat mit Druck auf Führungsstab (27) abkippen und auf Schweissposition fahren. • Transportrolle (16) durch anheben des Führungsstabes (27) entlasten. • Transportrolle (16) mit leichtem Druck auf Schaltfeder (19) bis zum Anschlag nach rechts schieben.
-
Seite 11: Wartung
GARANTIE UND HAFTUNG • Garantieleistung und Haftung erfolgen gemäss Garantieschein sowie den jeweils gültigen allgemeinen Geschäfts- und Lieferbedingungen. • LEISTER Process Technologies lehnt jegliche Garantie für Geräte ab, die nicht im Original-Zustand sind. Keinesfalls dürfen LEISTER-Geräte umgebaut oder verändert werden. - Seite 12 ® Service-Nachweis LEISTER Varimat V Dieses Dokument sollte bei einer Reparatur oder einem Service durch die auto- risierte LEISTER-Servicestelle nachgeführt werden. Das Dokument ist durch den Besitzer des Gerätes aufzubewahren. Technische Daten Schweissautomat Typ Bestell-Nr. Serien-Nr. Nennspannung Nennleistung Verkauf Datum Service 1.
