Anschlusskabel
Aderfarben
Anschlusskabel
Maschine
4.9 Druckluft anschliessen
5. Ihre SEAMTEK AT
5.1 Typenschild und Identifizierung
5.2 Lieferumfang (Standard-Ausrüstung in der Transportbox)
1 x SEAMTEK AT
1 x Pedestal montiert
1 x Quickarm optional montiert (optionales Zubehör)
1 x Sidearm optional montiert (optionales Zubehör)
1 x Tape Delivery System optional montiert (optionales Zubehör)
1 x 25 mm Düse montiert
International (230 V):
Funktion
braun
L1 (230V AC)
hell-blau
N
gelb/grün
PE
19
Die Typenbezeichnung und die Serienkennzeichnung sind auf dem Typenschild Ihres
Geräts angebracht. Übertragen Sie diese Angaben in Ihre Bedienungsanleitung und bezie-
hen Sie sich bei Anfragen an unsere Vertretung oder autorisierte Leister Service-Stelle
immer auf diese Angaben.
Artikel-Nr:
Serien-Nr.:
USA (240 V):
Funktion
L1 (120V AC)
L2 (120V AC)
PE

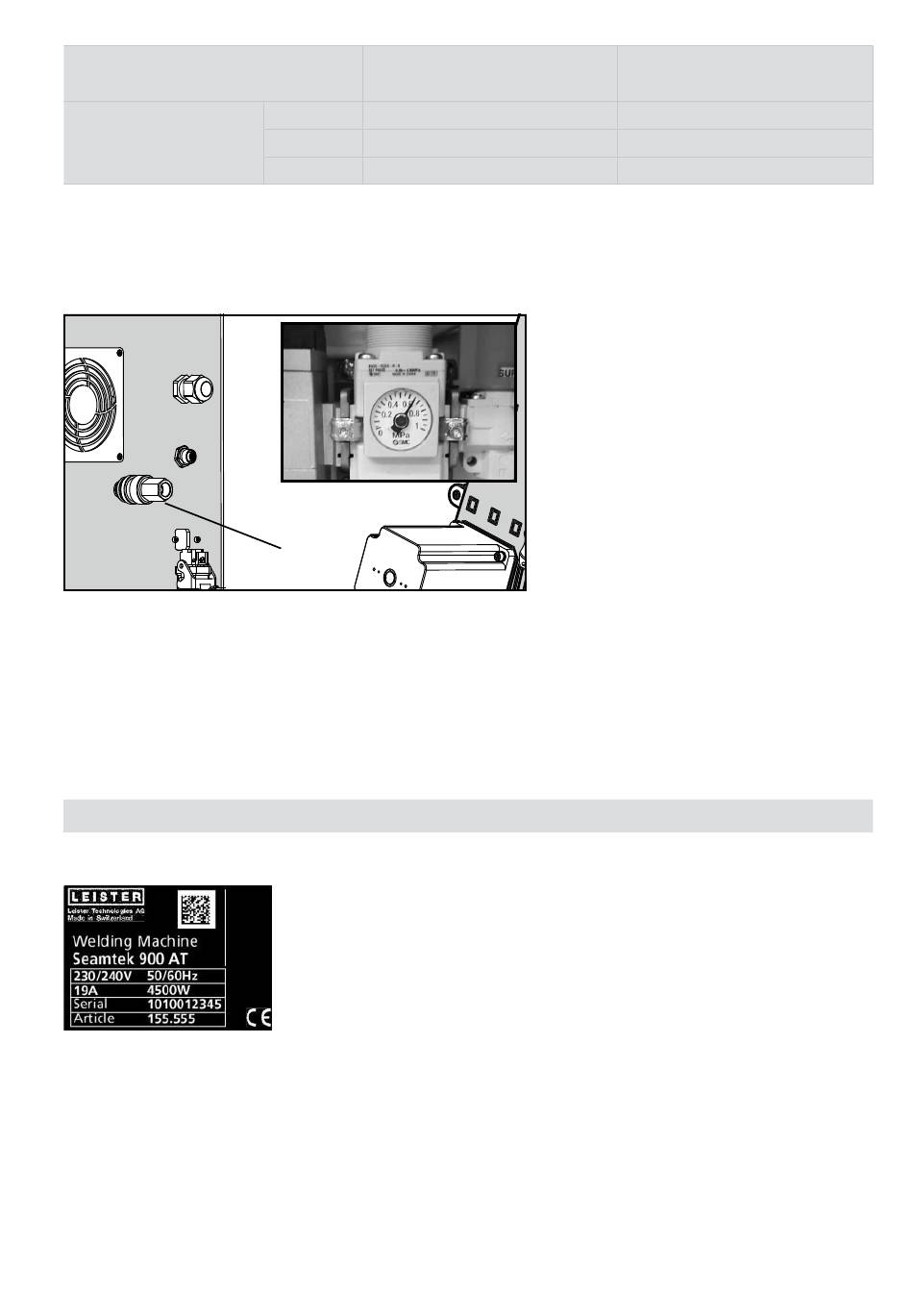

Schliessen Sie ein dafür geeignetes Druckluft-
kabel an den Druckluftanschluss (19) an und
verbinden Sie das Kabel mit einer Quelle, welche
mindestens 8 bar liefert. Stellen Sie den Druck-
luftregler auf 6.5 bar.
Die SEAMTEK wird mit der Schnellkupplung
(19) aber ohne Schlauchtülle geliefert. Verwen-
den Sie eine betriebsinterne Schlauchtülle mit
Aussengewinde R/Rc ¼". Schrauben Sie diese
Tülle in das Innengewinde der Schnellkupp-
lung (19). Verbinden Sie den betriebsinternen
Schlauch mit der Schlauchtülle. Schliessen Sie
nun den Schlauch an einer Druckluftquelle mit
min 6.5 bar (94Psi) max. 10 bar (145Psi) an.
Kontrollieren Sie den Druck auf dem Manometer
im Innern des Pneumatikschranks (26). Stellen
Sie den Druck gegebenenfalls mit dem Handrad
ein.
2 x 25 mm Stahlrollen montiert
1 x Anschlusskabel (ohne Stecker)
2 x Schlüssel für Schaltschrank
1 x Bedienungsanleitung
1 x Elektroschema
11
