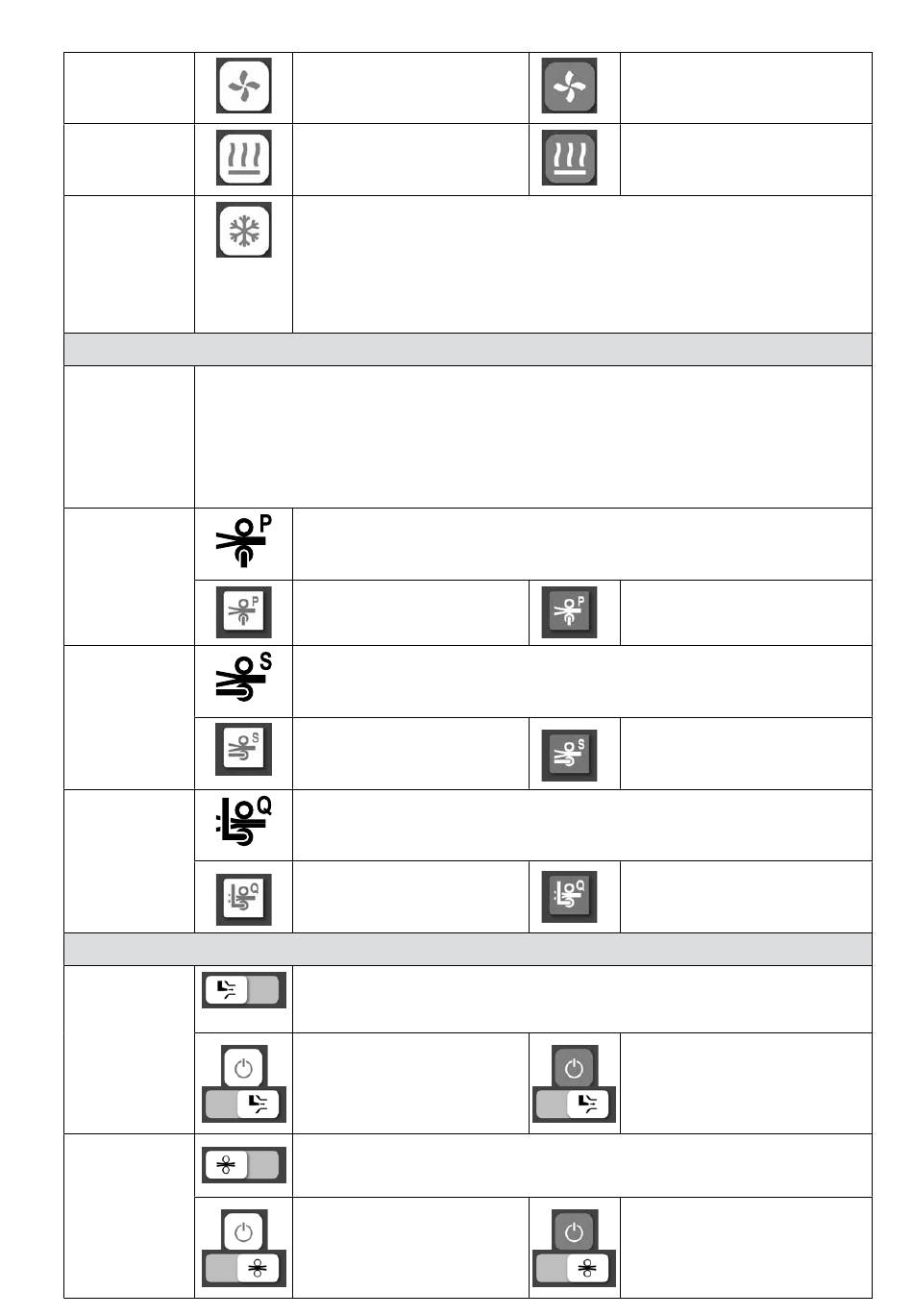

8.5 Peripherie
Luft
Heizelement
Cool down
Wechsel von
Haben Sie neben dem Standard Schweissarm „Pedestal" einen „Sidearm" oder „Quickarm" montiert,
Antrieb
kann auf der rechten Seite des Touch Panels (2) die Selektierung vorgenommen werden. Die Wahl
des Schweissarms wird im Home Bildschirms als Icon dargestellt. Die Icons haben folgende Bedeutung:
Anmerkung: Um zwischen den drei Antrieben „Pedestal", „Sidearm" und „Quickarm" wechseln zu
können, ist jeweils der Motor vorgängig zu deaktivieren.
Antrieb
Pedestal
Antrieb
Sidearm
Antrieb
Quickarm
Schweissdüse
(12)
Rollen
Klemmen
Die Luftpumpe ist
ausgeschaltet
Das Heizelement ist
ausgeschaltet
Bei eingeschalteter Luftpumpe und Heizelement kann durch Ausschalten der Luftpum-
pe der „Cool-down" Modus aktiviert werden. Die Heizung wird ausgeschaltet und die
Luftpumpe wird solange betrieben bis das Heizelelement abgekühlt ist.
Achtung Verbrennungsgefahr: Die Luftdüse (12), das Heizelement Schutzrohr (24)
oder andere Kompenenten können auch nach dem Cool down noch heiss sein!
Durch die Wahl von diesem Reiter kann der Antrieb „Pedestal" ein- oder ausgeschaltet
werden.
Der Antrieb „Pedestal" ist ausge-
schaltet.
Durch die Wahl von diesem Reiter kann der Antrieb „Sidearm" ein- oder ausgeschaltet
werden.
Der Antrieb „Sidearm" ist ausge-
schaltet.
Durch die Wahl von diesem Reiter kann der Antrieb „Quickarm" ein- oder ausgeschaltet
werden.
Der Antrieb „Quckarm" ist ausge-
schaltet.
Die Schweissdüse (12) ist im Modus „Automatisch" und wird durch Drücken der
Pedaleinheit (7) „Start/Stop Weld" automatisch eingeschwenkt.
Die Schweissdüse (12) ist im
Modus „Manuell" und ausge-
schwenkt.
Die Klemm-Rollen sind im Modus „Automatisch" geschlossen. Der gewählte Klemmen-
druck wird angewendet.
Die Klemm-Rollen sind im Modus
„Manuell" und offen.
Die Luftpumpe ist eingeschaltet
Das Heizelement ist
eingeschaltet
Der Antrieb „Pedestal" ist einge-
schaltet.
Der Antrieb „Sidearm" ist einge-
schaltet.
Der Antrieb „Quickarm" ist einge-
schaltet.
Die Schweissdüse (12) ist im Mo-
dus „Manuell" und eingeschwenkt.
Die Klemm-Rollen sind im Modus
„Manuell" und geschlossen.
27
