Schweissarm Optionen (P, S, Q), Armwechsel

Achtung: Um den aktiven Arm auszuwählen, muss das Motor Icon (M) ausgeschaltet sein. Stellen Sie sicher,
dass der richtige Arm ausgewählt ist, um Schäden am Antrieb zu vermeiden.
Quetschgefahr! Durch mechanisch bewegte Teile entsteht eine Quetschgefahr. Achten sie beim wechseln der
Arme, dass keine Körperteile eingeklemmt werden.

7.10.1 Armwechsel

Um zwischen den einzelnen Armen zu wechseln, stellen Sie bitte vorher alle Einstellungen auf Manuell und Off. Die Transport-
rollen (9) sind nun geöffnet und die Schweissdüse (12) in der Ausgangstellung.
Schalten Sie den Motor aus und wählen Sie den Arm, in welchen Sie wechseln:
Pedestal (P) siehe Kap. 7.8.2 / Sidearm (S) siehe Kap 7.8.4 / Quickarm (Q) siehe Kapitel 7.8.3

7.10.2 Pedestal

Achtung:
Halten Sie den Pedestal (8) immer fest, wenn Sie den Halterungsstift (8 B) lösen. Legen Sie ihn anschlies-
send vorsichtig nach unten. Wenn der Pedestal ungebremst nach unten fällt, kann er irreparablen Schaden
nehmen.
Achten Sie beim Herunterklappen des Pedestals auf eine mögliche Quetschgefahr und halten Sie keine Körper-
teile zwischen die Aufnahmefläche und dem Pedestal.
Pedestal deaktivieren
8
20
8 B
8 A
Drücken Sie auf den Knopf des Halterungsstif-
tes (8 B), welche die Gewindestange (8 A) und
den Pedestal zusammenhält, um die Sicherung
zu lösen. Ziehen Sie den Stift anschliessend
hinaus und halten Sie dabei den Pedestal fest.
Legen Sie den Pedestal sorgfältig nach unten.
Montieren Sie den Halterungsstift wieder, damit
dieser nicht verloren wird. Wechseln Sie nun auf
den Quickarm oder den Sidearm.
Um den Pedestal in Schweissposition zu bringen,
heben Sie den Pedestal (8) nach oben und
montieren Sie den Halterungsstift (8 B) durch
Drücken des Knopfes bis er richtig sitzt.

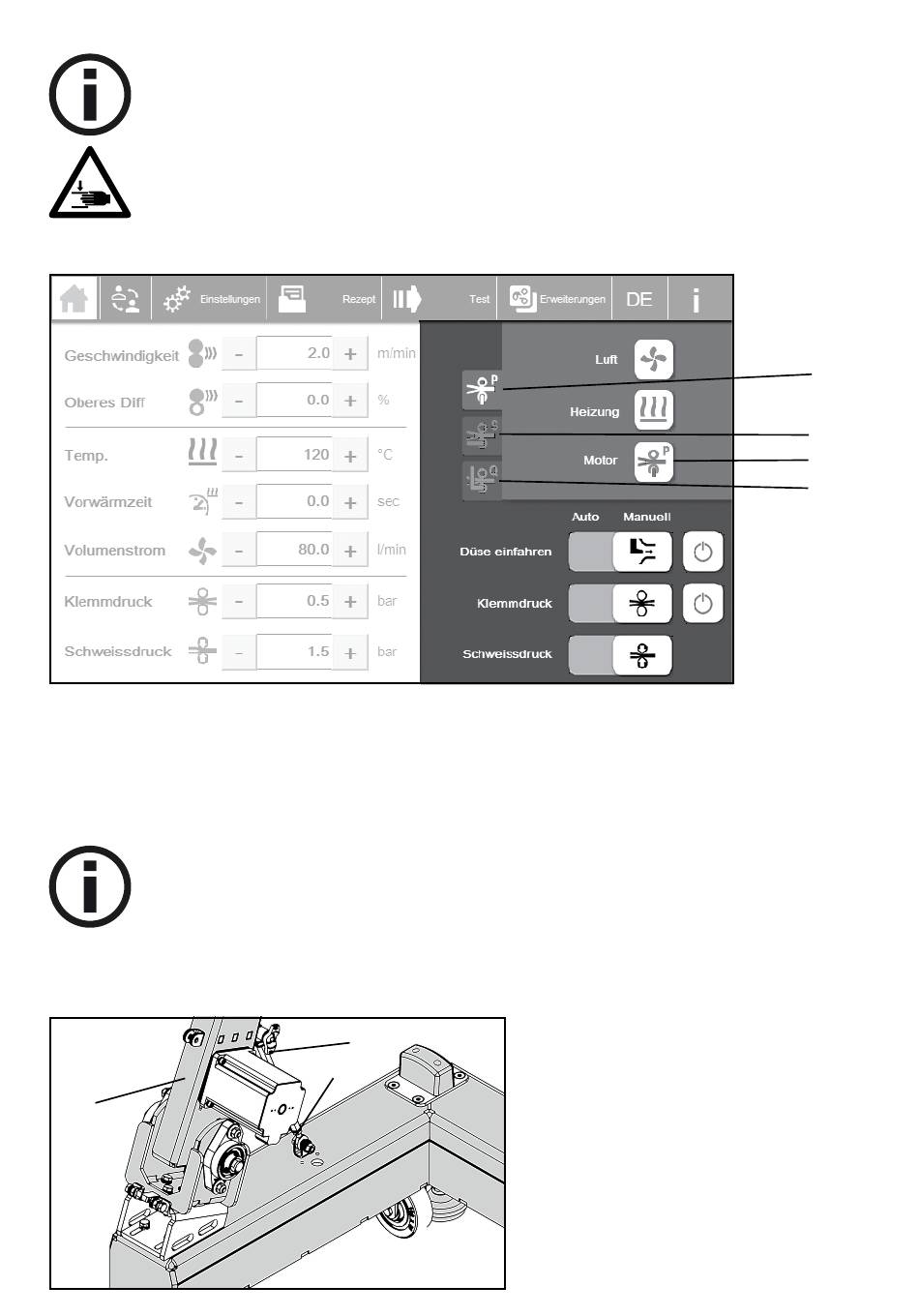

P
S
M
Q
