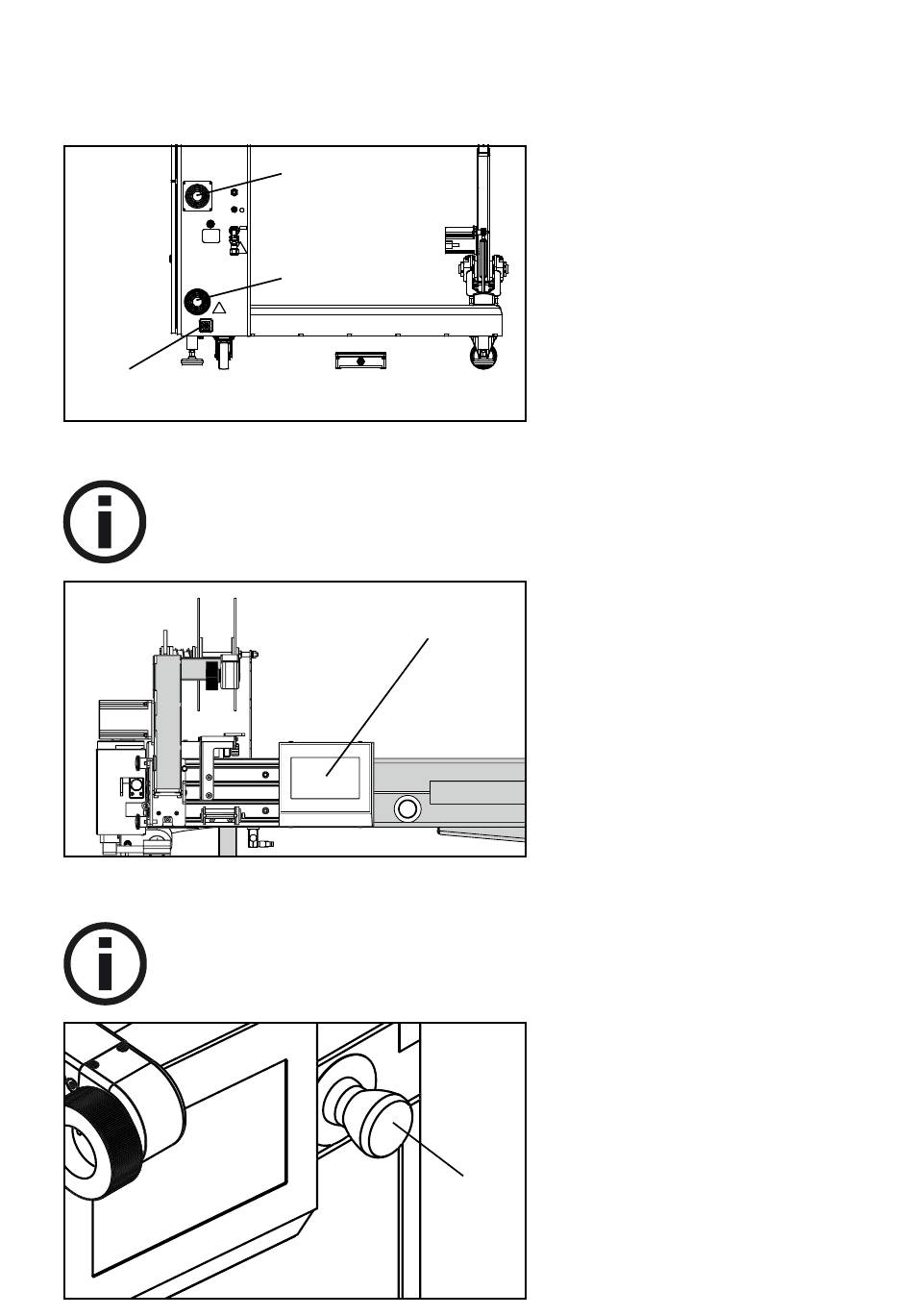

7.1.6
Luftauslass
An der Maschine wird nicht benötigte Luft der Pumpe aus der Maschine durch einen Bypass abgelassen. Darum kann heisse
Luft hinten an der Maschine austreten. (Siehe in der Abbildung Restluft Abgang)
Zudem kann beim Ausgang der Kühlluft (Siehe Abbildung) warme Luft aus der Maschine geblasen werden, welche zur Kühlung
des Pneumatikschranks benötigt wird.
Restluft Abgang
7.2 Touch Panel Bedieneinheit
Achtung: Benutzen Sie für die Bedienung ausschliesslich ihre Finger. Verwenden Sie keine nicht dafür be-
stimmten Gegenstände, wie z. B. Stifte, Werkzeuge, um Beschädigungen am Touch Panel (2) zu vermeiden.
7.3 Not-Aus Druckknopf
Achtung: Da die Maschine bei Verwendung des Not-Aus Knopfes (3) den Cool-down Modus nicht ausführt,
darf er nur im Notfall verwendet werden. Die Lebensdauer des Heizelementes wird ohne vorhergehende
Abkühlung drastisch verringert.
Kühlluft Eingang
Kühlluft Ausgang
2
Über den Touch Panel (2) können die aktu-
ellen Betriebszustände eingesehen sowie alle
Schweissparameter bearbeitet werden. Lesen Sie
vor der Bedienung die Kapitel 7 und 9 aufmerk-
sam durch.
Anhand des Not-Aus Knopfes (3) wird die Ma-
schine augenblicklich komplett abgeschaltet.
3
