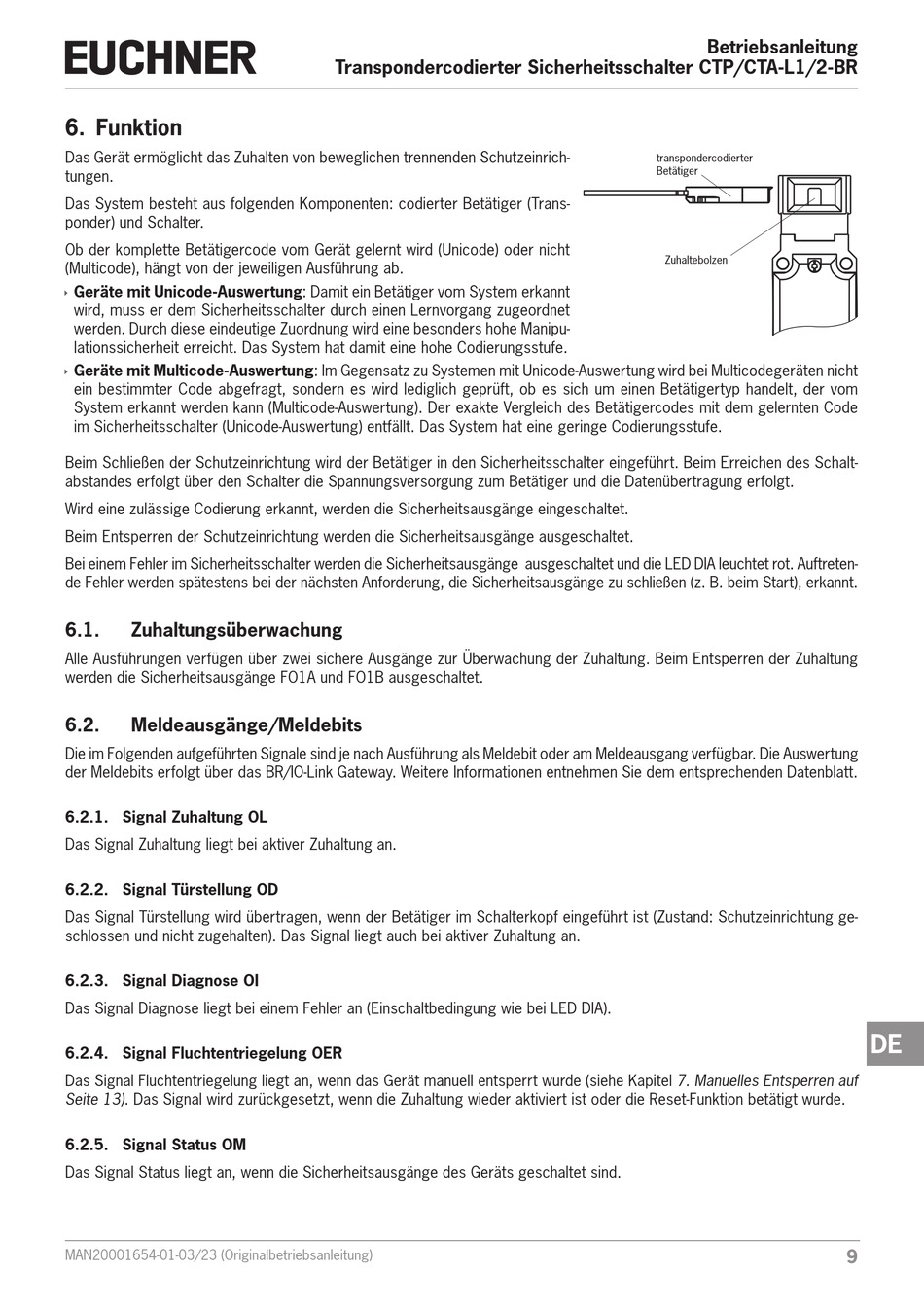

6. Funktion
Das Gerät ermöglicht das Zuhalten von beweglichen trennenden Schutzeinrich-
tungen.
Das System besteht aus folgenden Komponenten: codierter Betätiger (Trans-
ponder) und Schalter.
Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht
(Multicode), hängt von der jeweiligen Ausführung ab.
Geräte mit Unicode-Auswertung: Damit ein Betätiger vom System erkannt
Ì
wird, muss er dem Sicherheitsschalter durch einen Lernvorgang zugeordnet
werden. Durch diese eindeutige Zuordnung wird eine besonders hohe Manipu-
lationssicherheit erreicht. Das System hat damit eine hohe Codierungsstufe.
Geräte mit Multicode-Auswertung: Im Gegensatz zu Systemen mit Unicode-Auswertung wird bei Multicodegeräten nicht
Ì
ein bestimmter Code abgefragt, sondern es wird lediglich geprüft, ob es sich um einen Betätigertyp handelt, der vom
System erkannt werden kann (Multicode-Auswertung). Der exakte Vergleich des Betätigercodes mit dem gelernten Code
im Sicherheitsschalter (Unicode-Auswertung) entfällt. Das System hat eine geringe Codierungsstufe.
Beim Schließen der Schutzeinrichtung wird der Betätiger in den Sicherheitsschalter eingeführt. Beim Erreichen des Schalt-
abstandes erfolgt über den Schalter die Spannungsversorgung zum Betätiger und die Datenübertragung erfolgt.
Wird eine zulässige Codierung erkannt, werden die Sicherheitsausgänge eingeschaltet.
Beim Entsperren der Schutzeinrichtung werden die Sicherheitsausgänge ausgeschaltet.
Bei einem Fehler im Sicherheitsschalter werden die Sicherheitsausgänge ausgeschaltet und die LED DIA leuchtet rot. Auftreten-
de Fehler werden spätestens bei der nächsten Anforderung, die Sicherheitsausgänge zu schließen (z. B. beim Start), erkannt.
6.1.
Zuhaltungsüberwachung
Alle Ausführungen verfügen über zwei sichere Ausgänge zur Überwachung der Zuhaltung. Beim Entsperren der Zuhaltung
werden die Sicherheitsausgänge FO1A und FO1B ausgeschaltet.
6.2.
Meldeausgänge/Meldebits
Die im Folgenden aufgeführten Signale sind je nach Ausführung als Meldebit oder am Meldeausgang verfügbar. Die Auswertung
der Meldebits erfolgt über das BR/IO-Link Gateway. Weitere Informationen entnehmen Sie dem entsprechenden Datenblatt.
6.2.1. Signal Zuhaltung OL
Das Signal Zuhaltung liegt bei aktiver Zuhaltung an.
6.2.2. Signal Türstellung OD
Das Signal Türstellung wird übertragen, wenn der Betätiger im Schalterkopf eingeführt ist (Zustand: Schutzeinrichtung ge-
schlossen und nicht zugehalten). Das Signal liegt auch bei aktiver Zuhaltung an.
6.2.3. Signal Diagnose OI
Das Signal Diagnose liegt bei einem Fehler an (Einschaltbedingung wie bei LED DIA).
6.2.4. Signal Fluchtentriegelung OER
Das Signal Fluchtentriegelung liegt an, wenn das Gerät manuell entsperrt wurde (siehe Kapitel 7. Manuelles Entsperren auf
Seite 13). Das Signal wird zurückgesetzt, wenn die Zuhaltung wieder aktiviert ist oder die Reset-Funktion betätigt wurde.
6.2.5. Signal Status OM
Das Signal Status liegt an, wenn die Sicherheitsausgänge des Geräts geschaltet sind.
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
Betriebsanleitung
transpondercodierter
Betätiger
Zuhaltebolzen
DE
9
