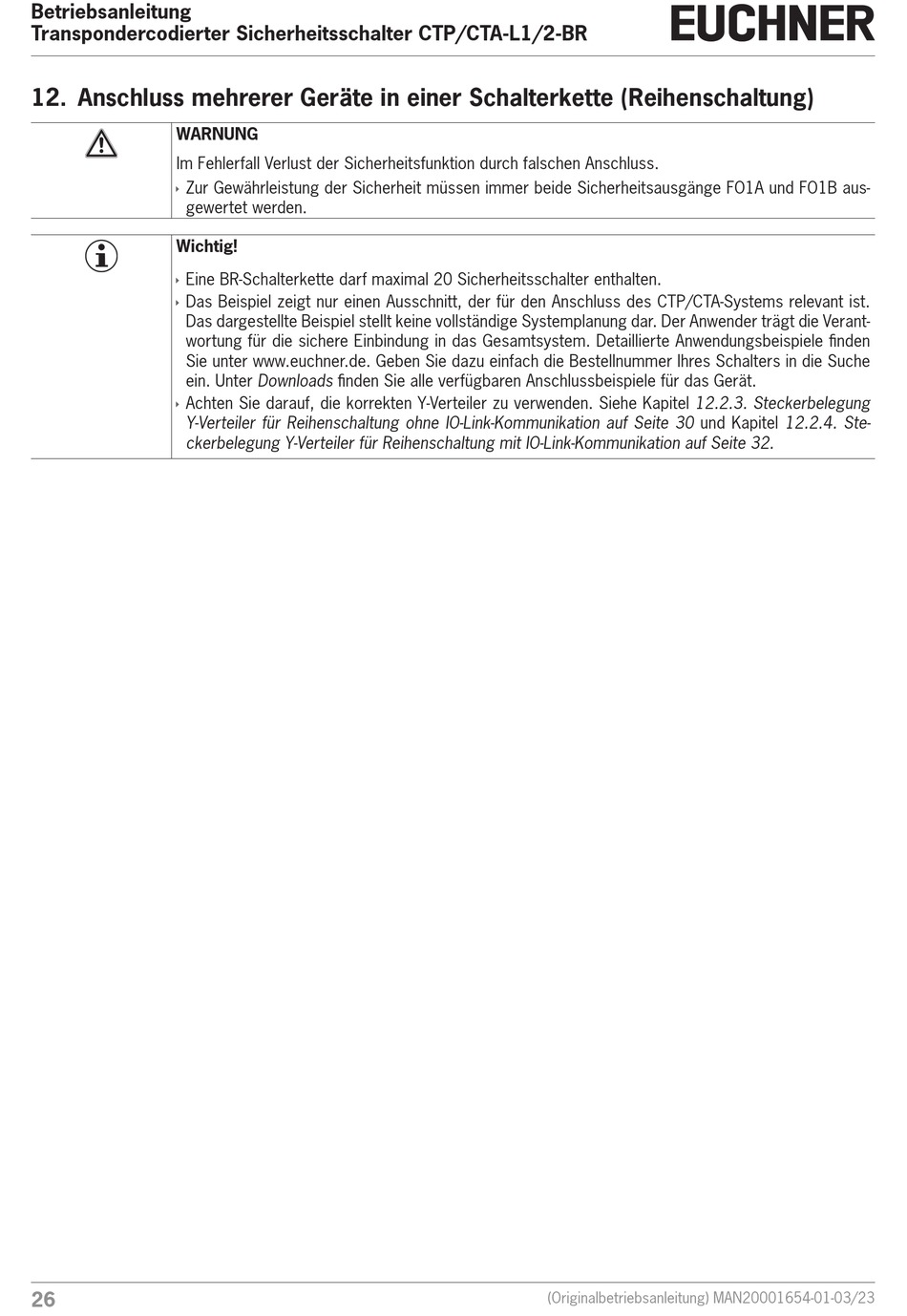

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
12. Anschluss mehrerer Geräte in einer Schalterkette (Reihenschaltung)
WARNUNG
Im Fehlerfall Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge FO1A und FO1B aus-
Ì
gewertet werden.
Wichtig!
Eine BR-Schalterkette darf maximal 20 Sicherheitsschalter enthalten.
Ì
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CTP/CTA-Systems relevant ist.
Ì
Das dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
Achten Sie darauf, die korrekten Y-Verteiler zu verwenden. Siehe Kapitel 12.2.3. Steckerbelegung
Ì
Y-Verteiler für Reihenschaltung ohne IO-Link-Kommunikation auf Seite 30 und Kapitel 12.2.4. Ste-
ckerbelegung Y-Verteiler für Reihenschaltung mit IO-Link-Kommunikation auf Seite 32.
26
(Originalbetriebsanleitung) MAN20001654-01-03/23
