Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-LBI-AP

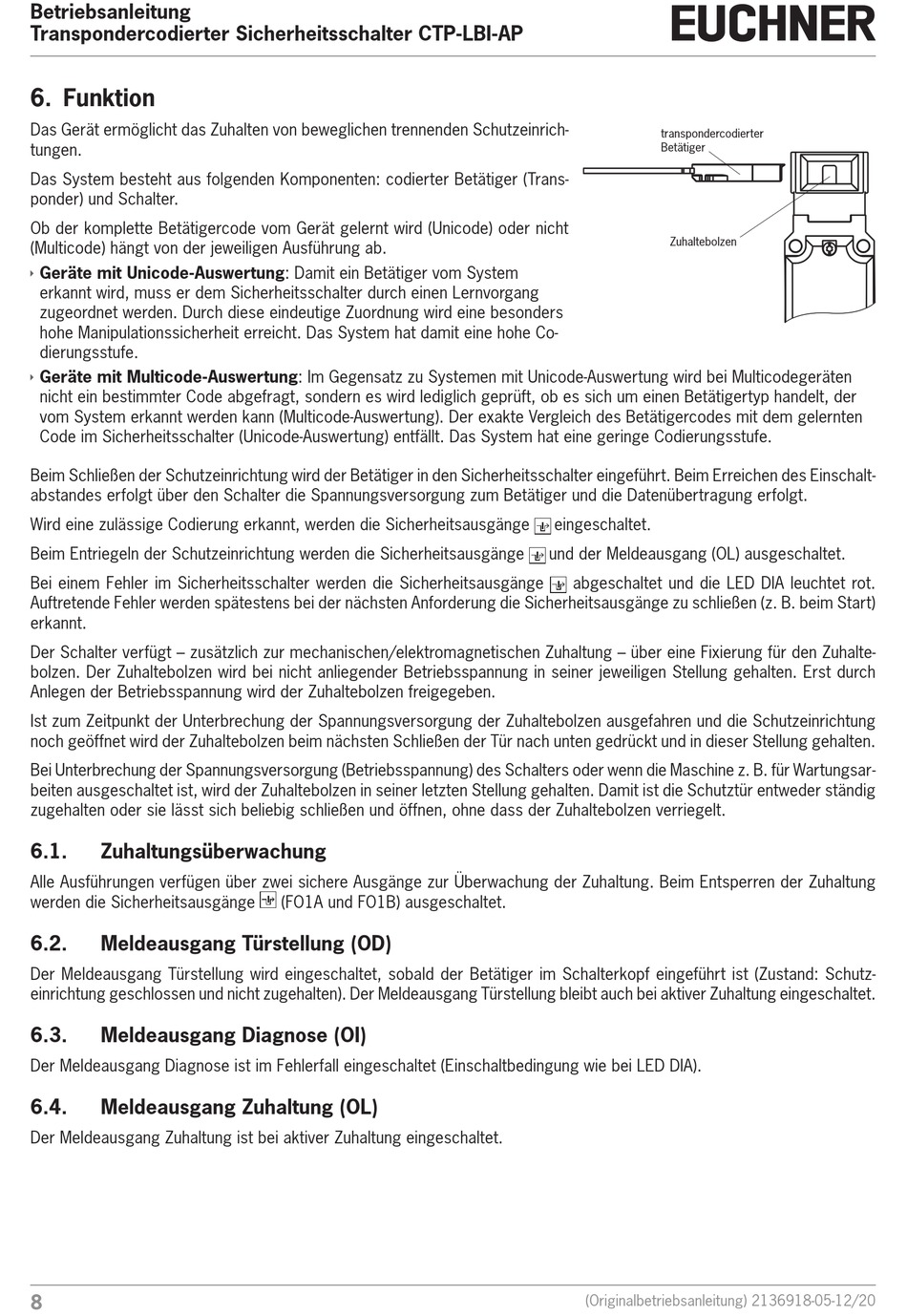

6. Funktion
Das Gerät ermöglicht das Zuhalten von beweglichen trennenden Schutzeinrich-
tungen.
Das System besteht aus folgenden Komponenten: codierter Betätiger (Trans-
ponder) und Schalter.
Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht
(Multicode) hängt von der jeweiligen Ausführung ab.
Geräte mit Unicode-Auswertung: Damit ein Betätiger vom System
Ì
erkannt wird, muss er dem Sicherheitsschalter durch einen Lernvorgang
zugeordnet werden. Durch diese eindeutige Zuordnung wird eine besonders
hohe Manipulationssicherheit erreicht. Das System hat damit eine hohe Co-
dierungsstufe.
Geräte mit Multicode-Auswertung: Im Gegensatz zu Systemen mit Unicode-Auswertung wird bei Multicodegeräten
Ì
nicht ein bestimmter Code abgefragt, sondern es wird lediglich geprüft, ob es sich um einen Betätigertyp handelt, der
vom System erkannt werden kann (Multicode-Auswertung). Der exakte Vergleich des Betätigercodes mit dem gelernten
Code im Sicherheitsschalter (Unicode-Auswertung) entfällt. Das System hat eine geringe Codierungsstufe.
Beim Schließen der Schutzeinrichtung wird der Betätiger in den Sicherheitsschalter eingeführt. Beim Erreichen des Einschalt-
abstandes erfolgt über den Schalter die Spannungsversorgung zum Betätiger und die Datenübertragung erfolgt.
Wird eine zulässige Codierung erkannt, werden die Sicherheitsausgänge
Beim Entriegeln der Schutzeinrichtung werden die Sicherheitsausgänge
Bei einem Fehler im Sicherheitsschalter werden die Sicherheitsausgänge
Auftretende Fehler werden spätestens bei der nächsten Anforderung die Sicherheitsausgänge zu schließen (z. B. beim Start)
erkannt.
Der Schalter verfügt – zusätzlich zur mechanischen/elektromagnetischen Zuhaltung – über eine Fixierung für den Zuhalte-
bolzen. Der Zuhaltebolzen wird bei nicht anliegender Betriebsspannung in seiner jeweiligen Stellung gehalten. Erst durch
Anlegen der Betriebsspannung wird der Zuhaltebolzen freigegeben.
Ist zum Zeitpunkt der Unterbrechung der Spannungsversorgung der Zuhaltebolzen ausgefahren und die Schutzeinrichtung
noch geöffnet wird der Zuhaltebolzen beim nächsten Schließen der Tür nach unten gedrückt und in dieser Stellung gehalten.
Bei Unterbrechung der Spannungsversorgung (Betriebsspannung) des Schalters oder wenn die Maschine z. B. für Wartungsar-
beiten ausgeschaltet ist, wird der Zuhaltebolzen in seiner letzten Stellung gehalten. Damit ist die Schutztür entweder ständig
zugehalten oder sie lässt sich beliebig schließen und öffnen, ohne dass der Zuhaltebolzen verriegelt.
6.1.
Zuhaltungsüberwachung
Alle Ausführungen verfügen über zwei sichere Ausgänge zur Überwachung der Zuhaltung. Beim Entsperren der Zuhaltung
werden die Sicherheitsausgänge
6.2.
Meldeausgang Türstellung (OD)
Der Meldeausgang Türstellung wird eingeschaltet, sobald der Betätiger im Schalterkopf eingeführt ist (Zustand: Schutz-
einrichtung geschlossen und nicht zugehalten). Der Meldeausgang Türstellung bleibt auch bei aktiver Zuhaltung eingeschaltet.
6.3.
Meldeausgang Diagnose (OI)
Der Meldeausgang Diagnose ist im Fehlerfall eingeschaltet (Einschaltbedingung wie bei LED DIA).
6.4.
Meldeausgang Zuhaltung (OL)
Der Meldeausgang Zuhaltung ist bei aktiver Zuhaltung eingeschaltet.
8
(FO1A und FO1B) ausgeschaltet.
transpondercodierter
Betätiger
Zuhaltebolzen
eingeschaltet.
und der Meldeausgang (OL) ausgeschaltet.
abgeschaltet und die LED DIA leuchtet rot.
(Originalbetriebsanleitung) 2136918-05-12/20
