11. Anschluss eines einzelnen CTP/CTA-BR (Einzelbetrieb)
Bei Verwendung eines einzelnen CTP/CTA-BR schließen Sie das Gerät an, wie in Bild 6 gezeigt. Die Meldeausgänge können
auf eine Steuerung geführt werden.
Bei Geräten mit Eingang RST gilt: Über den Eingang RST kann der Schalter zurückgesetzt werden. Dabei wird für mindestens
3 s eine Spannung von 24 V an den Eingang RST gelegt. Wird der Eingang RST nicht verwendet, muss er auf 0 V gelegt
werden.
Bei einem internen Fehler (siehe Kapitel 15. Systemzustandstabelle CTP/CTA-L1/2-BR auf Seite 38) funktioniert der Reset
nicht.
WARNUNG
Im Fehlerfall Verlust der Sicherheitsfunktion durch falschen Anschluss.
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge FO1A und FO1B aus-
Ì
gewertet werden.
Wichtig!
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CTP/CTA-Systems relevant ist.
Ì
Das dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
24V DC
0 V
-S2

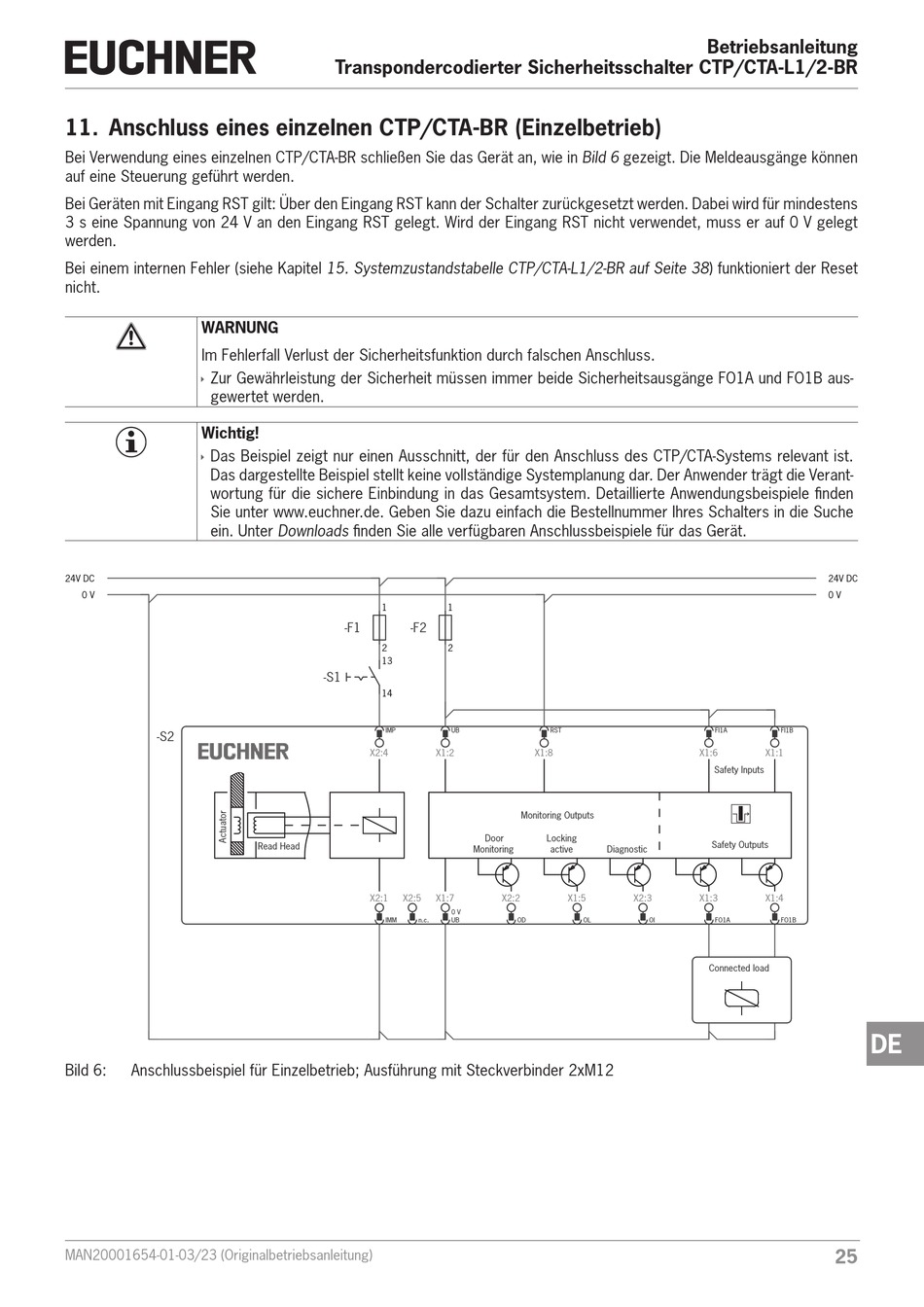

Bild 6:
Anschlussbeispiel für Einzelbetrieb; Ausführung mit Steckverbinder 2xM12
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
1
-F1
-F2
2
13
-S1
14
IMP
X2:4
Read Head
X2:1
X2:5
IMM
n.c.
1
2
UB
RST
X1:2
X1:8
Monitoring Outputs
Door
Locking
Monitoring
active
Diagnostic
X1:7
X2:2
X1:5
0 V
UB
OD
OL
Betriebsanleitung
FI1A
FI1B
X1:6
X1:1
Safety Inputs
Safety Outputs
X2:3
X1:3
X1:4
OI
FO1A
FO1B
Connected load
24V DC
0 V
DE
