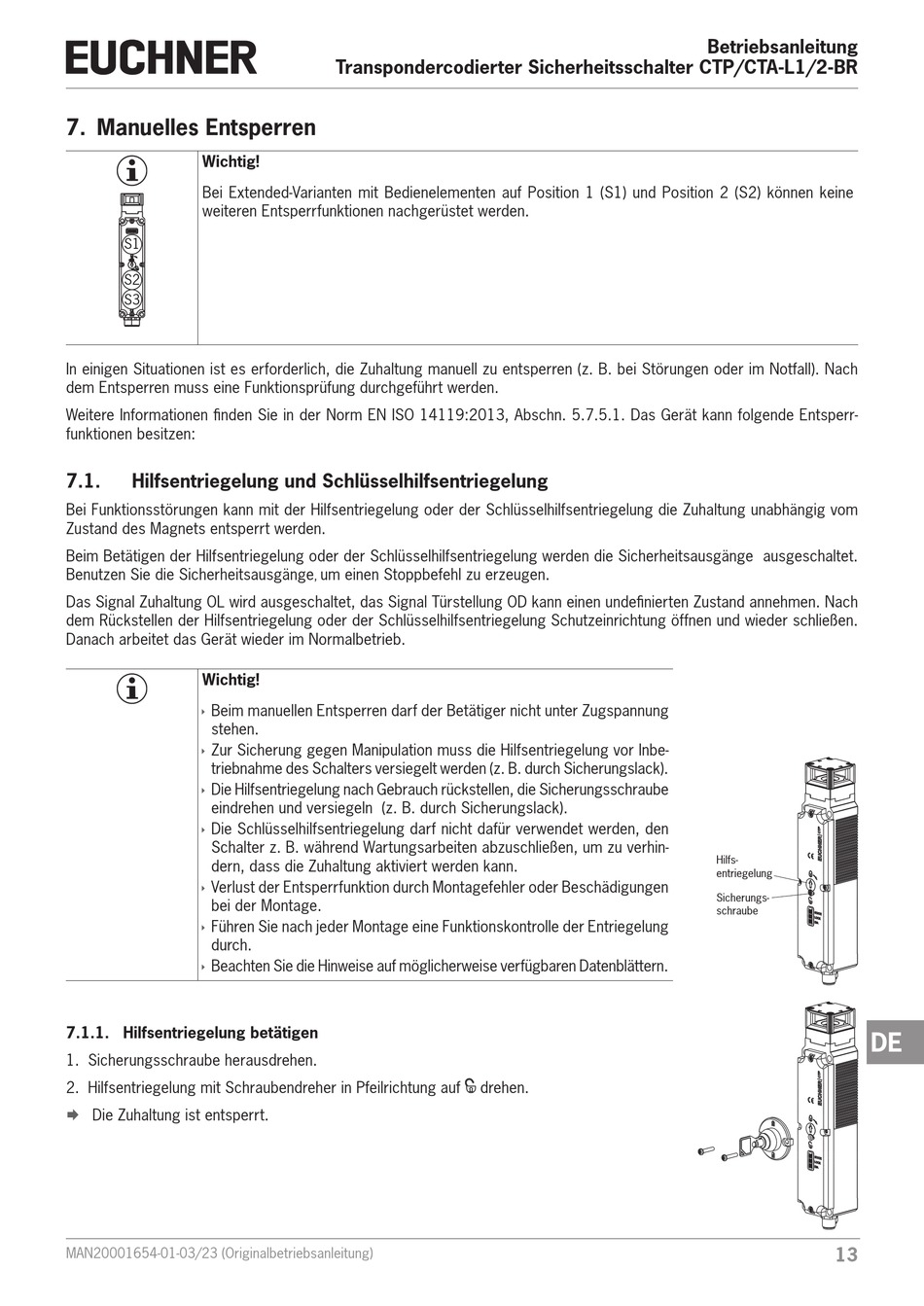

7. Manuelles Entsperren
Wichtig!
Bei Extended-Varianten mit Bedienelementen auf Position 1 (S1) und Position 2 (S2) können keine
weiteren Entsperrfunktionen nachgerüstet werden.
S1
S2
S3
In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. bei Störungen oder im Notfall). Nach
dem Entsperren muss eine Funktionsprüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm EN ISO 14119:2013, Abschn. 5.7.5.1. Das Gerät kann folgende Entsperr-
funktionen besitzen:
7.1.
Hilfsentriegelung und Schlüsselhilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriegelung oder der Schlüsselhilfsentriegelung die Zuhaltung unabhängig vom
Zustand des Magnets entsperrt werden.
Beim Betätigen der Hilfsentriegelung oder der Schlüsselhilfsentriegelung werden die Sicherheitsausgänge ausgeschaltet.
Benutzen Sie die Sicherheitsausgänge
Das Signal Zuhaltung OL wird ausgeschaltet, das Signal Türstellung OD kann einen undefinierten Zustand annehmen. Nach
dem Rückstellen der Hilfsentriegelung oder der Schlüsselhilfsentriegelung Schutzeinrichtung öffnen und wieder schließen.
Danach arbeitet das Gerät wieder im Normalbetrieb.
Wichtig!
Beim manuellen Entsperren darf der Betätiger nicht unter Zugspannung
Ì
stehen.
Zur Sicherung gegen Manipulation muss die Hilfsentriegelung vor Inbe-
Ì
triebnahme des Schalters versiegelt werden (z. B. durch Sicherungslack).
Die Hilfsentriegelung nach Gebrauch rückstellen, die Sicherungsschraube
Ì
eindrehen und versiegeln (z. B. durch Sicherungslack).
Die Schlüsselhilfsentriegelung darf nicht dafür verwendet werden, den
Ì
Schalter z. B. während Wartungsarbeiten abzuschließen, um zu verhin-
dern, dass die Zuhaltung aktiviert werden kann.
Verlust der Entsperrfunktion durch Montagefehler oder Beschädigungen
Ì
bei der Montage.
Führen Sie nach jeder Montage eine Funktionskontrolle der Entriegelung
Ì
durch.
Beachten Sie die Hinweise auf möglicherweise verfügbaren Datenblättern.
Ì
7.1.1. Hilfsentriegelung betätigen
1. Sicherungsschraube herausdrehen.
2. Hilfsentriegelung mit Schraubendreher in Pfeilrichtung auf
Die Zuhaltung ist entsperrt.
¨
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
um einen Stoppbefehl zu erzeugen.
,
drehen.
Betriebsanleitung
Hilfs-
entriegelung
Sicherungs-
schraube
DE
13
