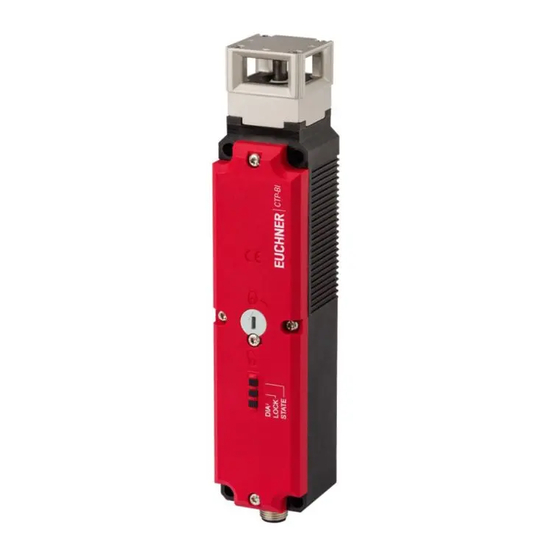

- Seite 1 Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTP-LBI-AP Uni-/Multicode...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............7 Allgemeine Sicherheitshinweise ................7 Funktion ....................... - Seite 3 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP Inbetriebnahme ....................20 11.1. LED-Anzeigen ..........................20 11.2. Lernfunktion für Betätiger (nur bei Unicode-Auswertung) ..............20 11.2.1. Betätiger lernen ......................20 11.3. Funktionskontrolle .........................21 11.3.1. Mechanische Funktionsprüfung ..................21 11.3.2. Elektrische Funktionsprüfung ..................21 Systemzustandstabelle ..................22 Technische Daten ....................23 13.1.
-
Seite 4: Zu Diesem Dokument
Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2136918-05-12/20... -
Seite 5: Bestimmungsgemäßer Gebrauch
Ì EN 60204-1 Der Sicherheitsschalter darf nur in Verbindung mit dem dafür vorgesehenen Betätiger von EUCHNER und den zugehörigen Anschlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbau- teilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion. -
Seite 6: Beschreibung Der Sicherheitsfunktion
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 3. Beschreibung der Sicherheitsfunktion Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktionen: Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung (Verriegelungseinrichtung mit Zuhaltung nach EN ISO 14119) Ì Sicherheitsfunktion (siehe Kapitel 6.6. Schaltzustände auf Seite 9): - Bei entsperrter Zuhaltung sind die Sicherheitsausgänge ausgeschaltet (Überwachung des Sperrmittels). - Bei geöffneter Schutzeinrichtung sind die Sicherheitsausgänge ausgeschaltet (Überwachung der Türstellung). -
Seite 7: Haftungsausschluss Und Gewährleistung
Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. 2136918-05-12/20 (Originalbetriebsanleitung) -
Seite 8: Funktion
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 6. Funktion Das Gerät ermöglicht das Zuhalten von beweglichen trennenden Schutzeinrich- transpondercodierter tungen. Betätiger Das System besteht aus folgenden Komponenten: codierter Betätiger (Trans- ponder) und Schalter. Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht Zuhaltebolzen (Multicode) hängt von der jeweiligen Ausführung ab. -
Seite 9: Zuhaltung Bei Ausführung Ctp-Lbi
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 6.5. Zuhaltung bei Ausführung CTP-LBI (Zuhaltung durch Federkraft betätigt und durch Energie EIN entsperrt) Zuhaltung aktivieren: Schutzeinrichtung schließen, keine Spannung am Steuereingang IMP Zuhaltung entsperren: Spannung an Steuereingang IMP anlegen. Die durch Federkraft betätigte Zuhaltung arbeitet nach dem Ruhestromprinzip. Bei Unterbrechung der Spannung am Magnet bleibt die Zuhaltung aktiv und die Schutzeinrichtung kann nicht unmittelbar geöffnet werden. -
Seite 10: Manuelles Entsperren
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 7. Manuelles Entsperren Wichtig! Bei Extended-Varianten mit Bedienelementen auf Position 1 (S1) und Position 2 (S2), können keine weiteren Entsperrfunktionen nachgerüstet werden. Wichtig! Ì Alle Entsperrfunktionen sind im spannungslosen Zustand rastend. Ì Wenn die Entsperrfunktion zurückgesetzt wird, bleibt die Zuhaltung entsperrt. In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. -
Seite 11: Schlüsselhilfsentriegelung Betätigen
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 7.1.2. Schlüsselhilfsentriegelung betätigen Bei Geräten mit Schlüsselhilfsentriegelung (nachrüstbar) muss zum Entsperren lediglich der Schlüssel gedreht werden. Funktion wie bei Hilfsentriegelung. Montage siehe Beiblatt zur Schlüsselhilfsentriegelung. 7.2. Notentsperrung Ermöglicht das Öffnen einer zugehaltenen Schutzeinrichtung ohne Hilfsmittel von außerhalb des Gefahrenbereichs. Montage siehe Beiblatt zur Montage. -
Seite 12: Fluchtentriegelung (Optional)
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 7.3. Fluchtentriegelung (optional) Ermöglicht das Öffnen einer zugehaltenen Schutzeinrichtung ohne Hilfsmittel aus dem Gefahrenbereich (siehe Kapitel 13.3. Maßzeichnung Sicherheitsschalter CTP… auf Seite 26). Wichtig! Ì Die Fluchtentriegelung muss aus dem Inneren des geschützten Bereichs ohne Hilfsmittel von Hand betätigt werden können. Ì... -
Seite 13: Bowdenzug Verlegen
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 7.4.1. Bowdenzug verlegen Wichtig! Ì Verlust der Entriegelungsfunktion durch Montagefehler, Beschädigungen oder Verschleiß. Ì Führen Sie nach jeder Montage eine Funktionskontrolle der Entriegelung durch. Ì Nach dem manuellen Entsperren, muss der Magnet kurzzeitig bestromt werden, um den definier- ten Zustand wieder herzustellen. -
Seite 14: Umstellen Der Anfahrrichtung
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 8. Umstellen der Anfahrrichtung Die Anfahrrichtung muss nur umgestellt werden, wenn der Schalter von hinten angefahren werden soll. Gehen Sie dabei folgendermaßen vor: 1. Schrauben am Sicherheitsschalter lösen 2. Gewünschte Richtung einstellen 3. Schrauben mit 1,2 Nm anziehen Bild 1: Umstellen der Anfahrrichtung (Originalbetriebsanleitung) 2136918-05-12/20... -
Seite 15: Montage
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 9. Montage VORSICHT Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Ì Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten einer Verriegelungseinrichtung. HINWEIS Geräteschäden und Funktionsstörungen durch falschen Einbau. Ì... -
Seite 16: Elektrischer Anschluss
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 10. Elektrischer Anschluss WARNUNG Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. Ì Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (FO1A und FO1B) ausgewertet werden. Ì Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden. Ì Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden. VORSICHT Geräteschäden oder Fehlfunktion durch falschen Anschluss. -
Seite 17: Fehlersicherheit
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER Ì Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion. Beachten Sie folgende Anforderungen an die Anschlussleitungen: Für Sicherheitsschalter CTP-…-AP-…-SA-… mit Steckverbinder M12, 8-polig... -
Seite 18: Anschluss Ctp-Ap
Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant- wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche ein. Unter Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät. -
Seite 19: Hinweise Zum Betrieb An Sicheren Steuerungen
- Es werden Taktimpulse bis zu einer Länge von max. 5 ms toleriert. Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Downloads/Applikationen/CTP ein detailliertes Beispiel zum Anschluss und zur Parametrierung der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts genauer eingegangen. -
Seite 20: Inbetriebnahme
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 11. Inbetriebnahme 11.1. LED-Anzeigen Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 12. Systemzustandstabelle auf Seite 22. Farbe STATE grün LOCK gelb STATE LOCK 11.2. Lernfunktion für Betätiger (nur bei Unicode-Auswertung) Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet werden. -
Seite 21: Funktionskontrolle
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 3. Betriebsspannung U ausschalten (min 3 s). Der Code des gerade gelernten Betätigers wird im Sicherheitsschalter aktiviert. ¨ 4. Betriebsspannung U einschalten. Das Gerät arbeitet im Normalbetrieb. ¨ 11.3. Funktionskontrolle WARNUNG Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Ì... -
Seite 22: Systemzustandstabelle
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 12. Systemzustandstabelle LED-Anzeige Ausgang Betriebsart Zustand Normalbetrieb, Tür geschlossen und zugehalten 1 x Normalbetrieb Normalbetrieb, Tür geschlossen und nicht zugehalten invers Normalbetrieb, Tür offen Gerät in Lernbereitschaft Lernvorgang 1 Hz Lernvorgang (nur Unicode) Positiv-Quittung nach erfolgreichem Lernvorgang Fehler im Lernbetrieb (nur Unicode) Betätiger vor Ende des Lernvorgangs aus dem Ansprechbe- reich entfernt oder defekter Betätiger erkannt. -
Seite 23: Technische Daten
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 13. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. 13.1. Technische Daten für Sicherheitsschalter CTP-LBI-AP Parameter Wert Einheit min. typ. Allgemein Werkstoff - Schalterkopf Zinkdruckguss - Schaltergehäuse Glasfaserverstärkter Thermoplast Einbaulage beliebig Schutzart mit Steckverbinder M12... -
Seite 24: Typische Systemzeiten
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 13.1.1. Typische Systemzeiten Die genauen Werte entnehmen Sie bitte den technischen Daten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. Einschaltzeit Sicherheitsausgänge: Die max. Reaktionszeit t ist die Zeit, vom Zeitpunkt, an dem die Schutzeinrichtung zugehalten ist, bis zum Einschalten der Sicherheitsausgänge. -
Seite 25: Funkzulassungen
CTP-I-AP SERIES CTP-I1-AP SERIES CTP-I2-AP SERIES CTP-IBI-AP SERIES CTP-L1-AP SERIES CTP-L2-AP SERIES CTP-LBI-AP SERIES Responsible Party – U.S. Contact Information EUCHNER USA Inc. 6723 Lyons Street East Syracuse, NY 13057 +1 315 701-0315 +1 315 701-0319 info(at)euchner-usa.com http://www.euchner-usa.com 2136918-05-12/20 (Originalbetriebsanleitung) -
Seite 26: Maßzeichnung Sicherheitsschalter Ctp
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 13.3. Maßzeichnung Sicherheitsschalter CTP… Mit Fluchtentriegelung Die Achse der Fluchtentriegelung kann mit Zwischenstücken verlängert werden (max. 94 mm) Grundstellung Fluchtentriegelung ∅ 5,3 (4x), 1,4 Nm 44 / 74 / 94 für Schraube M5x35 mm DIN 1207 / ISO 4762 Hilfs- entriegelung Entriegelung Sicherungs- durch Drücken schraube... - Seite 27 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP Mit Schlüsselhilfsentriegelung Mit Entriegelung, selbstrückstellend max. 50 Mit Notentsperrung Mit Bowdenzugentriegelung 21,5 32,4 2136918-05-12/20 (Originalbetriebsanleitung)
-
Seite 28: Technische Daten Betätiger Ctp
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 13.4. Technische Daten Betätiger CTP-... Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Faserverstärkter Kunststoff Masse 0,03 … 0,06 (je nach Ausführung) Umgebungstemperatur °C Schutzart IP67/IP69/IP69K Mechanische Lebensdauer 1 x 10 Zuhaltekraft max. - Gerader Betätiger 126015 (rot) 3900 122666 (schwarz) 2600 - Radiusbetätiger 2600... - Seite 29 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP Maßzeichnung Min. Türradius [mm] Best.Nr./Artikel 37,5 122667 A-C-H-W-SST-122667 12,45 abgewinkelt, nach oben 122668 A-C-H-W-SST-122668 5,25 abgewinkelt, nach unten max. 28 2136918-05-12/20 (Originalbetriebsanleitung)
- Seite 30 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP Maßzeichnung Min. Türradius [mm] Best.Nr./Artikel 3,25 122671 A-C-H-RL-LS-122671 max. 28 X = 53 mm (122671, 122672) X = 49 mm (122669, 122670) 122672 A-C-H-RR-LS-122672 122675 A-C-H-RO-LS-122675 max. 28 X = 41 mm (122673, 122674) X = 45 mm (122675, 122676) 13,2 X = 41 mm (122673, 122674) X = 45 mm (122675, 122676)
-
Seite 31: Bestellinformationen Und Zubehör
14. Bestellinformationen und Zubehör Tipp! Geeignetes Zubehör, wie z. B. Leitungen oder Montagematerial, finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Artikels in die Suche ein und öffnen Sie die Artikelansicht. Unter Zubehör finden Sie Zubehörteile, die mit dem Artikel kombiniert werden können. -
Seite 32: Konformitätserklärung
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 17. Konformitätserklärung (Originalbetriebsanleitung) 2136918-05-12/20... - Seite 33 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 2136918-05-12/20 (Originalbetriebsanleitung)
- Seite 34 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP (Originalbetriebsanleitung) 2136918-05-12/20...
- Seite 35 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP 2136918-05-12/20 (Originalbetriebsanleitung)
- Seite 36 EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Deutschland info@euchner.de www.euchner.de Ausgabe: 2136918-05-12/20 Titel: Betriebsanleitung Transpondercodierter Sicherheitsschalter CTP-LBI-AP (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 12/2020 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
