10.6.

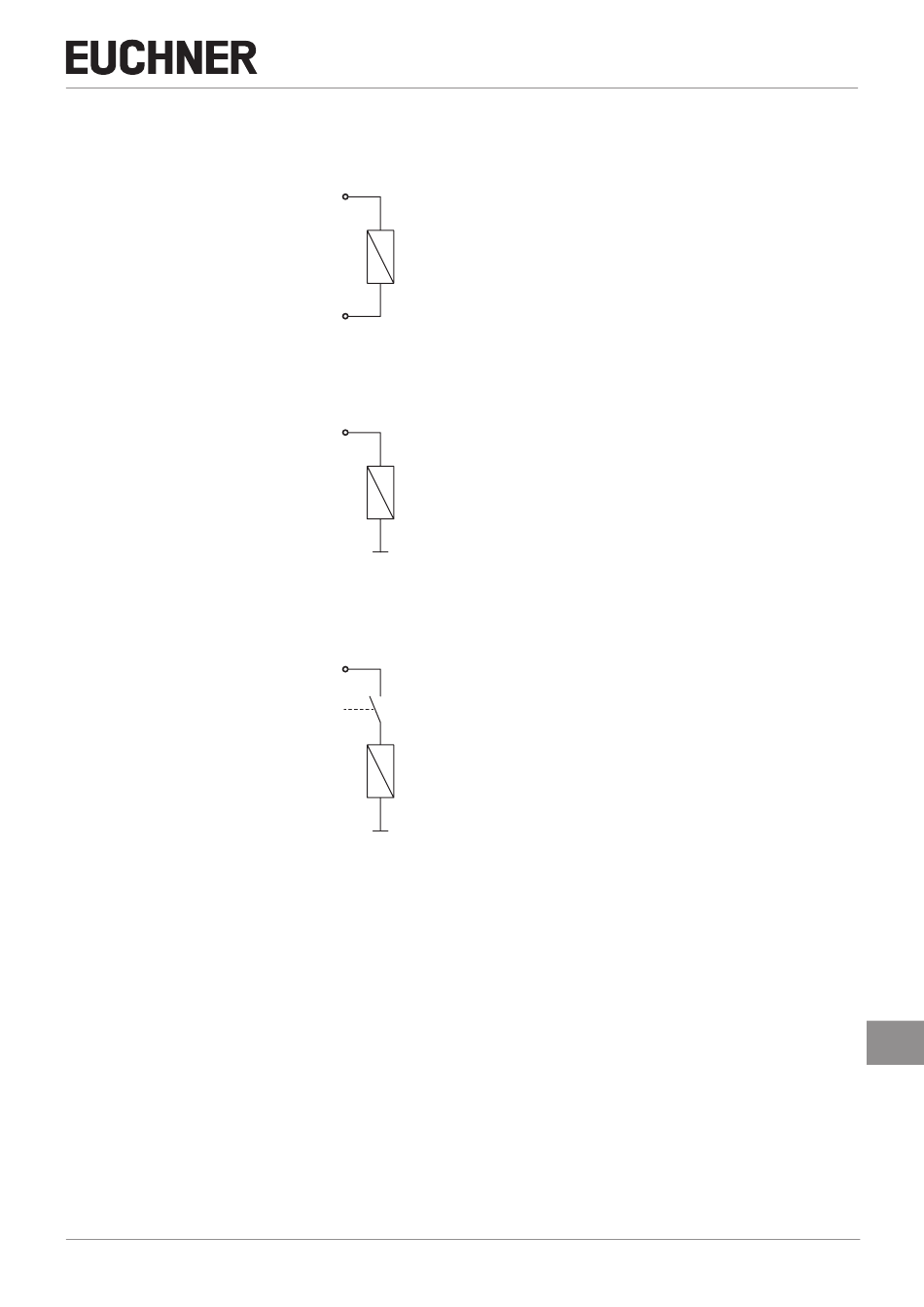

Anschluss Zuhaltungsansteuerung
10.6.1. Zuhaltungsansteuerung für Varianten mit Anschluss IMM
Betriebsspannung Magnet 24 V DC
Betriebsspannung Magnet 0 V DC
Bild 3:
Anschlussbeispiel mit Anschluss IMM
10.6.2. Zuhaltungsansteuerung für Varianten ohne Anschluss IMM
Betriebsspannung Magnet 24 V DC
Bild 4:
Anschlussbeispiel ohne Anschluss IMM
10.6.3. Zuhaltungsansteuerung für Varianten mit Anschluss UA
Hilfsspannung* am Zuhaltemagnet
* Bei einzelnen Produktvarianten ist die Hilfsspannung UA mit der Betriebsspannung UB intern verbunden.
Bild 5:
Anschlussbeispiel mit Anschluss UA
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
IMP
IMM
IMP
Betriebsspannung Elektronik und
0V
Magnet 0 V DC
UA*
Bit CL
0VUB
Betriebsspannung Magnet 0 V DC
Betriebsanleitung
DE
23
