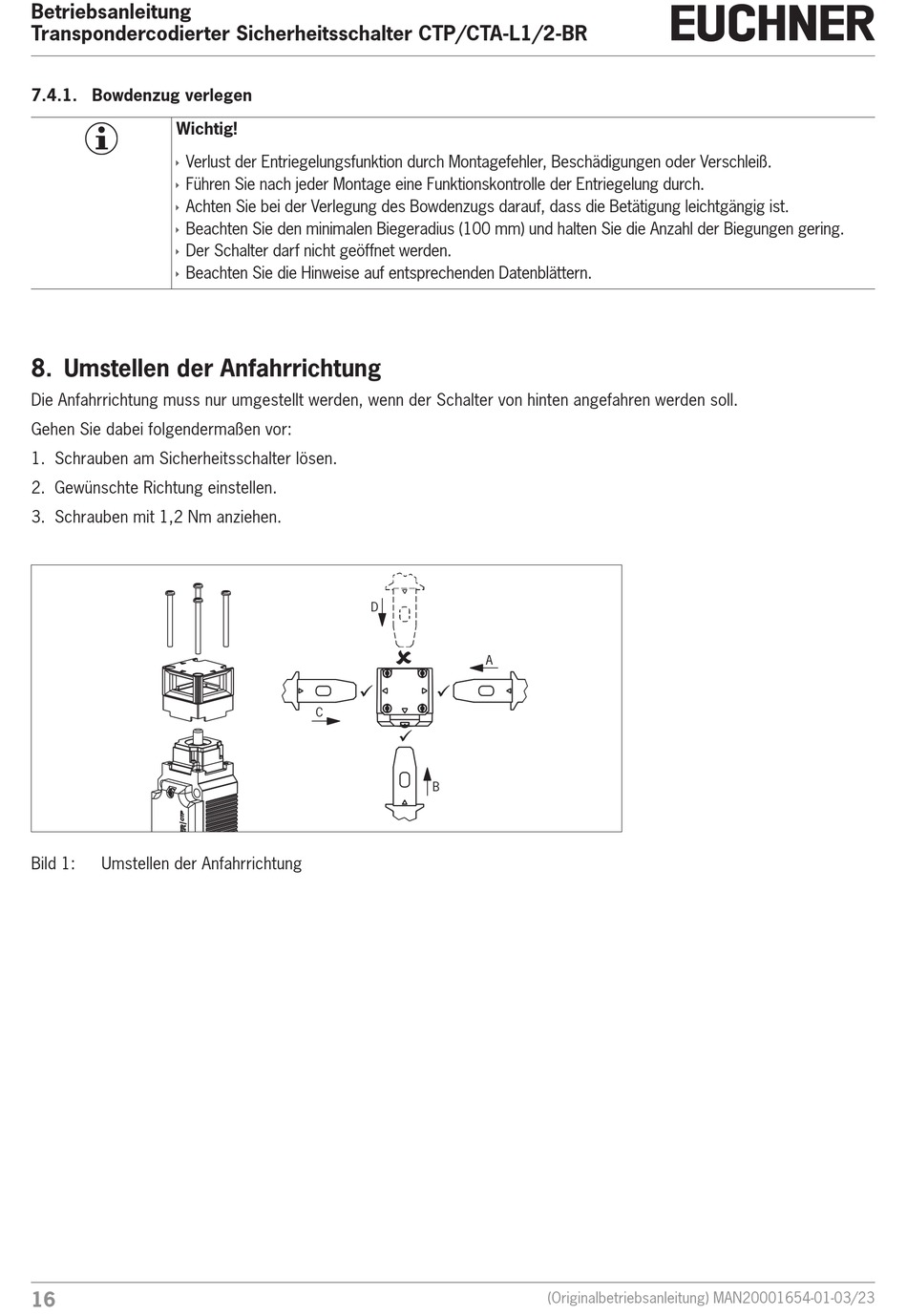

Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
7.4.1. Bowdenzug verlegen
Wichtig!
Verlust der Entriegelungsfunktion durch Montagefehler, Beschädigungen oder Verschleiß.
Ì
Führen Sie nach jeder Montage eine Funktionskontrolle der Entriegelung durch.
Ì
Achten Sie bei der Verlegung des Bowdenzugs darauf, dass die Betätigung leichtgängig ist.
Ì
Beachten Sie den minimalen Biegeradius (100 mm) und halten Sie die Anzahl der Biegungen gering.
Ì
Der Schalter darf nicht geöffnet werden.
Ì
Beachten Sie die Hinweise auf entsprechenden Datenblättern.
Ì
8. Umstellen der Anfahrrichtung
Die Anfahrrichtung muss nur umgestellt werden, wenn der Schalter von hinten angefahren werden soll.
Gehen Sie dabei folgendermaßen vor:
1. Schrauben am Sicherheitsschalter lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 1,2 Nm anziehen.
Bild 1:
Umstellen der Anfahrrichtung
16
D
A
C
B
(Originalbetriebsanleitung) MAN20001654-01-03/23
