Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR

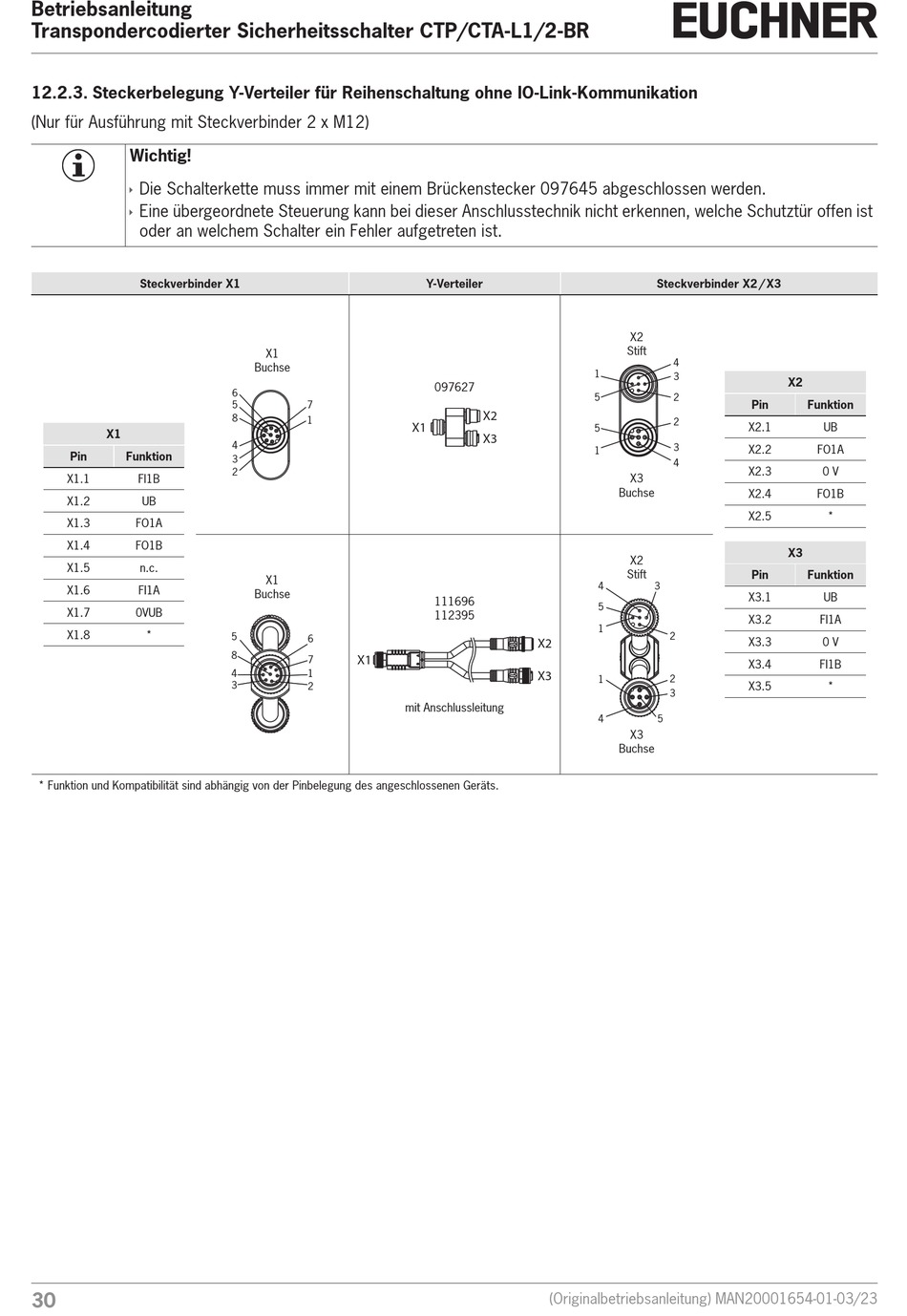

12.2.3. Steckerbelegung Y-Verteiler für Reihenschaltung ohne IO-Link-Kommunikation
(Nur für Ausführung mit Steckverbinder 2 x M12)
Wichtig!
Die Schalterkette muss immer mit einem Brückenstecker 097645 abgeschlossen werden.
Ì
Eine übergeordnete Steuerung kann bei dieser Anschlusstechnik nicht erkennen, welche Schutztür offen ist
Ì
oder an welchem Schalter ein Fehler aufgetreten ist.
Steckverbinder X1
X1
Pin
Funktion
X1.1
FI1B
X1.2
UB
X1.3
FO1A
X1.4
FO1B
X1.5
n.c.
X1.6
FI1A
X1.7
0VUB
X1.8
*
* Funktion und Kompatibilität sind abhängig von der Pinbelegung des angeschlossenen Geräts.
30
X1
Buchse
6
5
7
8
1
4
3
2
X1
Buchse
5
6
8
X1
7
4
1
3
2
Y-Verteiler
097627
X2
X1
X3
111696
112395
X2
X3
mit Anschlussleitung
(Originalbetriebsanleitung) MAN20001654-01-03/23
Steckverbinder X2 / X3
X2
Stift
4
1
3
5
2
Pin
2
X2.1
5
3
X2.2
1
4
X2.3
X3
Buchse
X2.4
X2.5
X2
Stift
Pin
4
3
X3.1
5
X3.2
1
2
X3.3
X3.4
1
2
X3.5
3
4
5
X3
Buchse
X2
Funktion
UB
FO1A
0 V
FO1B
*
X3
Funktion
UB
FI1A
0 V
FI1B
*
