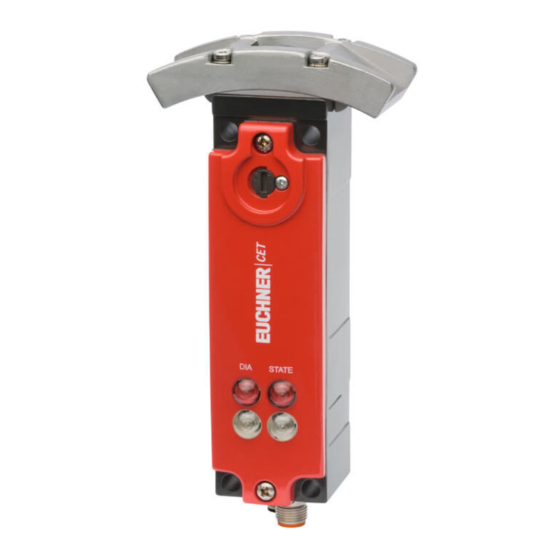

CET4-AR-CDA-CH-50X-SG-114712 (BEST. NR. 114712)
Berührungsloser Sicherheitsschalter CET-AR-..., M12, mit Doppelrampe
Sicherheitsschalter mit Zuhaltung und integrierter
Auswerteelektronik
Zuhaltekraft bis zu 6500 N
Bis zu 20 Schalter in Reihe
Querschlussüberwachung
2 Sicherheitsausgänge (Halbleiterausgänge)
Kategorie 4 / PL e nach EN ISO 13849-1
Mit 2 Steckverbindern M12
Multicode
Türmeldeausgang
Anzeige der Türstellung durch LED
Mit Doppelrampe
Anfahrrichtung A und C (Auslieferungszustand)
Beschreibung
Anfahrrichtung

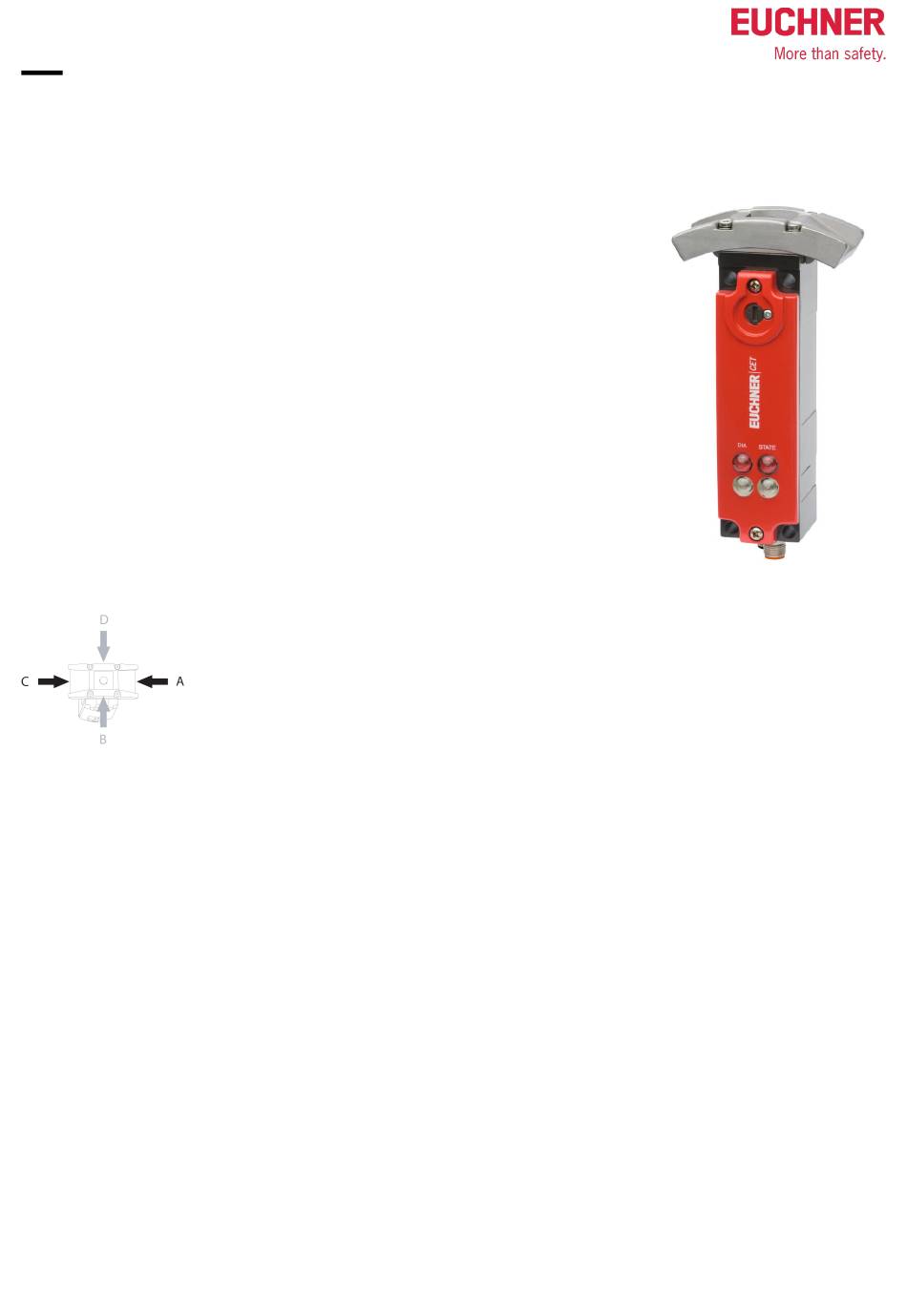

Abbildung
Horizontal
Umstellbar in 90°-Schritten
Sicherheitsschalter
Das Gerät darf nur in Verbindung mit dem Betätiger CET-A-... betrieben werden.
W ichtig: Der Betätiger muss separat bestellt werden.
W ichtig:
Multicode-Auswertegerät
Jeder geeignete Betätiger wird vom Schalter erkannt.
Magnetbetriebsspannung
DC 24 V +10%, -15%
Zuhaltungsart
CET4 Arbeitsstromprinz ip
Arbeitsstromprinz ip Zuhaltung durch Magnetkraft. Aktivierung der Zuhaltung durch Anlegen von Spannung am Zuhaltemagnet.
Zusätzlich wird die Türstellung überwacht. Der Türmeldeausgang OUT D wird auf HIGH gesetzt, sobald der Betätiger über dem
ausgefahrenen Auswerfer steht (Zustand: Tür geschlossen, Zuhaltung nicht aktiv). Der Ausgang OUT D bleibt auch bei aktiver
Zuhaltung gesetzt.
