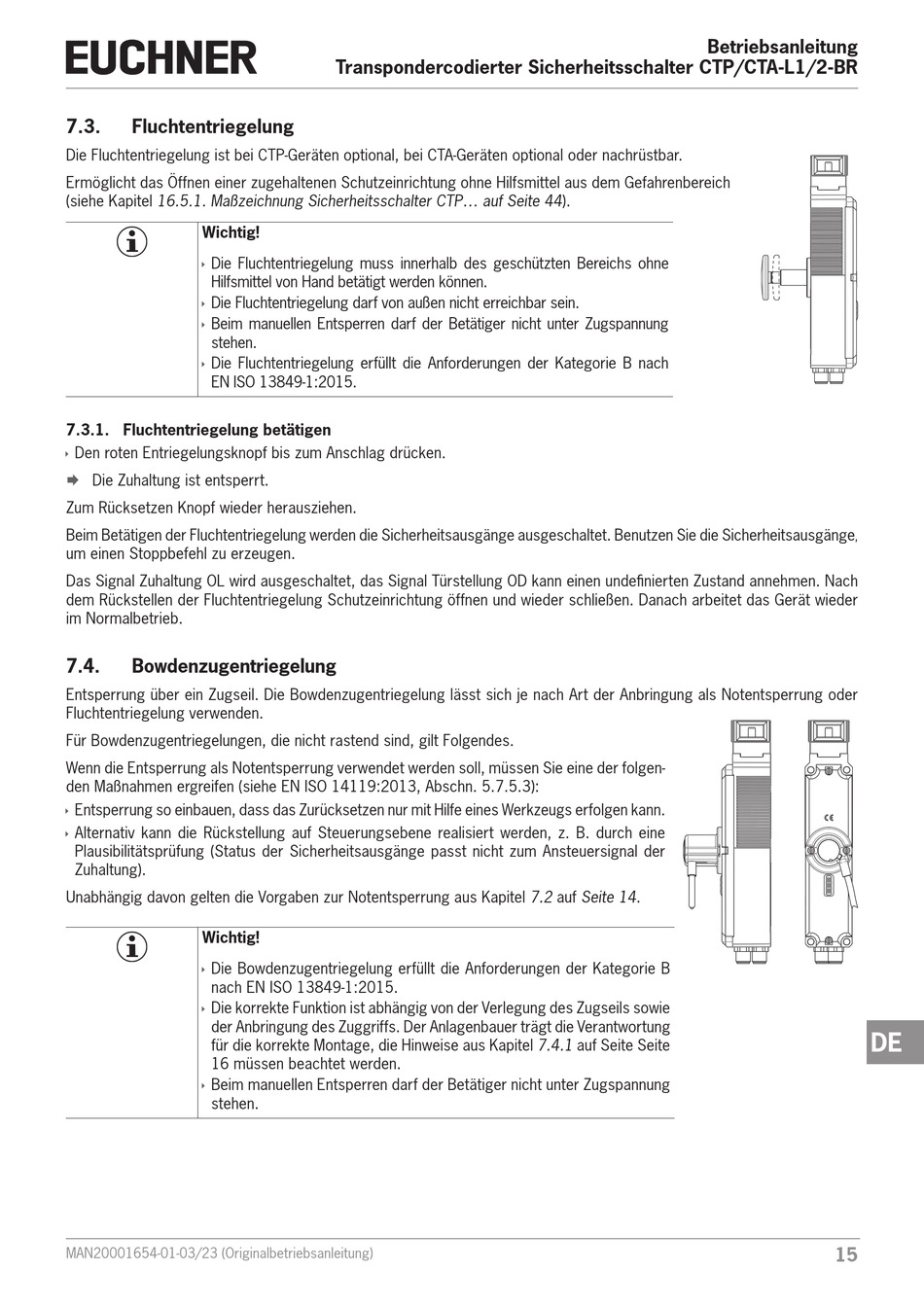

7.3.
Fluchtentriegelung
Die Fluchtentriegelung ist bei CTP-Geräten optional, bei CTA-Geräten optional oder nachrüstbar.
Ermöglicht das Öffnen einer zugehaltenen Schutzeinrichtung ohne Hilfsmittel aus dem Gefahrenbereich
(siehe Kapitel 16.5.1. Maßzeichnung Sicherheitsschalter CTP... auf Seite 44).
Wichtig!
Die Fluchtentriegelung muss innerhalb des geschützten Bereichs ohne
Ì
Hilfsmittel von Hand betätigt werden können.
Die Fluchtentriegelung darf von außen nicht erreichbar sein.
Ì
Beim manuellen Entsperren darf der Betätiger nicht unter Zugspannung
Ì
stehen.
Die Fluchtentriegelung erfüllt die Anforderungen der Kategorie B nach
Ì
EN ISO 13849-1:2015.
7.3.1. Fluchtentriegelung betätigen
Den roten Entriegelungsknopf bis zum Anschlag drücken.
Ì
Die Zuhaltung ist entsperrt.
¨
Zum Rücksetzen Knopf wieder herausziehen.
Beim Betätigen der Fluchtentriegelung werden die Sicherheitsausgänge ausgeschaltet. Benutzen Sie die Sicherheitsausgänge
um einen Stoppbefehl zu erzeugen.
Das Signal Zuhaltung OL wird ausgeschaltet, das Signal Türstellung OD kann einen undefinierten Zustand annehmen. Nach
dem Rückstellen der Fluchtentriegelung Schutzeinrichtung öffnen und wieder schließen. Danach arbeitet das Gerät wieder
im Normalbetrieb.
7.4.
Bowdenzugentriegelung
Entsperrung über ein Zugseil. Die Bowdenzugentriegelung lässt sich je nach Art der Anbringung als Notentsperrung oder
Fluchtentriegelung verwenden.
Für Bowdenzugentriegelungen, die nicht rastend sind, gilt Folgendes.
Wenn die Entsperrung als Notentsperrung verwendet werden soll, müssen Sie eine der folgen-
den Maßnahmen ergreifen (siehe EN ISO 14119:2013, Abschn. 5.7.5.3):
Entsperrung so einbauen, dass das Zurücksetzen nur mit Hilfe eines Werkzeugs erfolgen kann.
Ì
Alternativ kann die Rückstellung auf Steuerungsebene realisiert werden, z. B. durch eine
Ì
Plausibilitätsprüfung (Status der Sicherheitsausgänge passt nicht zum Ansteuersignal der
Zuhaltung).
Unabhängig davon gelten die Vorgaben zur Notentsperrung aus Kapitel 7.2 auf Seite 14.
Wichtig!
Die Bowdenzugentriegelung erfüllt die Anforderungen der Kategorie B
Ì
nach EN ISO 13849-1:2015.
Die korrekte Funktion ist abhängig von der Verlegung des Zugseils sowie
Ì
der Anbringung des Zuggriffs. Der Anlagenbauer trägt die Verantwortung
für die korrekte Montage, die Hinweise aus Kapitel 7.4.1 auf Seite Seite
16 müssen beachtet werden.
Beim manuellen Entsperren darf der Betätiger nicht unter Zugspannung
Ì
stehen.
