Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR

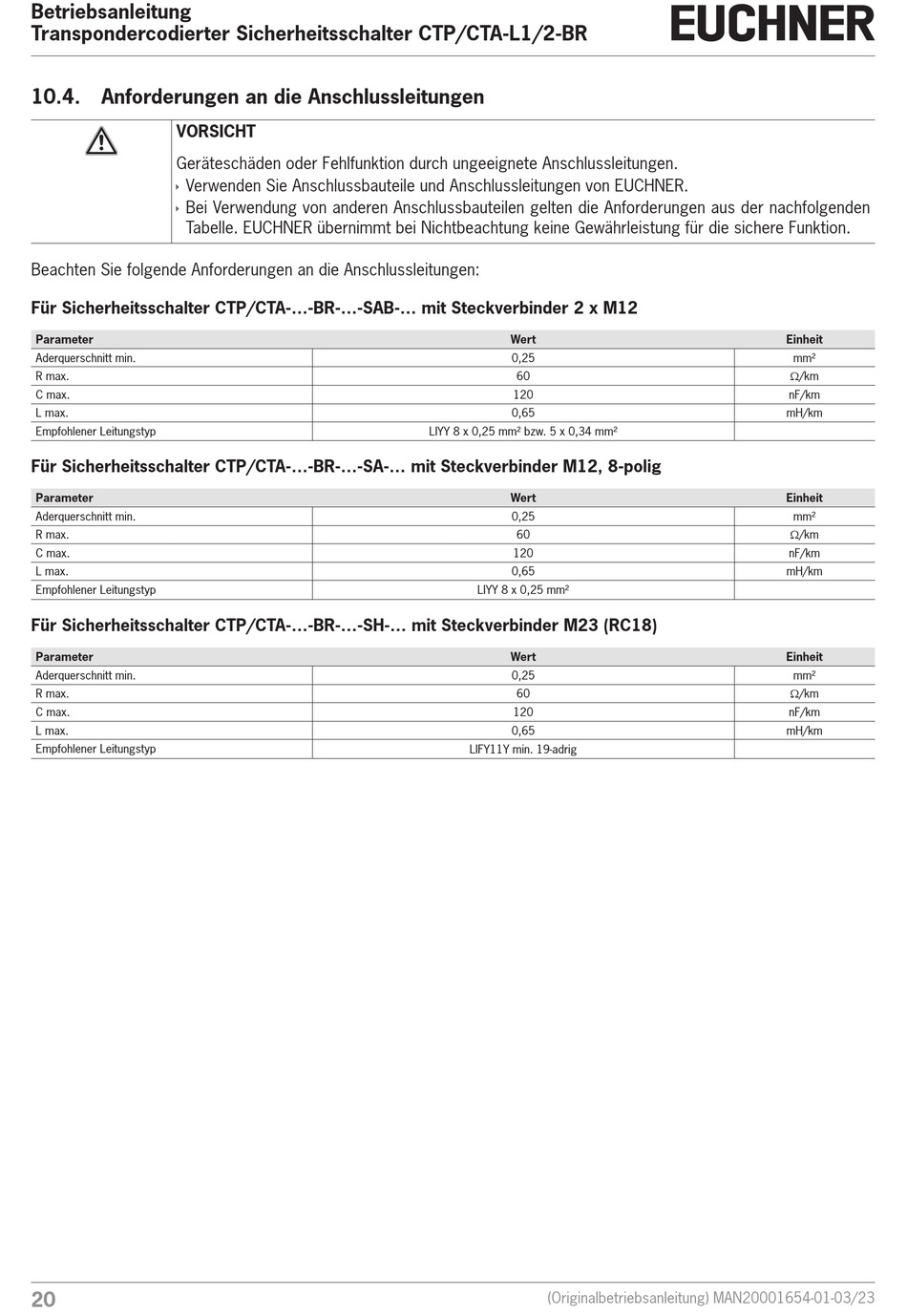

10.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER.
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Ì
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Für Sicherheitsschalter CTP/CTA-...-BR-...-SAB-... mit Steckverbinder 2 x M12
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
Für Sicherheitsschalter CTP/CTA-...-BR-...-SA-... mit Steckverbinder M12, 8-polig
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
Für Sicherheitsschalter CTP/CTA-...-BR-...-SH-... mit Steckverbinder M23 (RC18)
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
20
Wert
0,25
60
120
0,65
LIYY 8 x 0,25 mm² bzw. 5 x 0,34 mm²
Wert
0,25
60
120
0,65
LIYY 8 x 0,25 mm²
Wert
0,25
60
120
0,65
LIFY11Y min. 19-adrig
(Originalbetriebsanleitung) MAN20001654-01-03/23
Einheit
mm²
W/km
nF/km
mH/km
Einheit
mm²
W/km
nF/km
mH/km
Einheit
mm²
W/km
nF/km
mH/km
