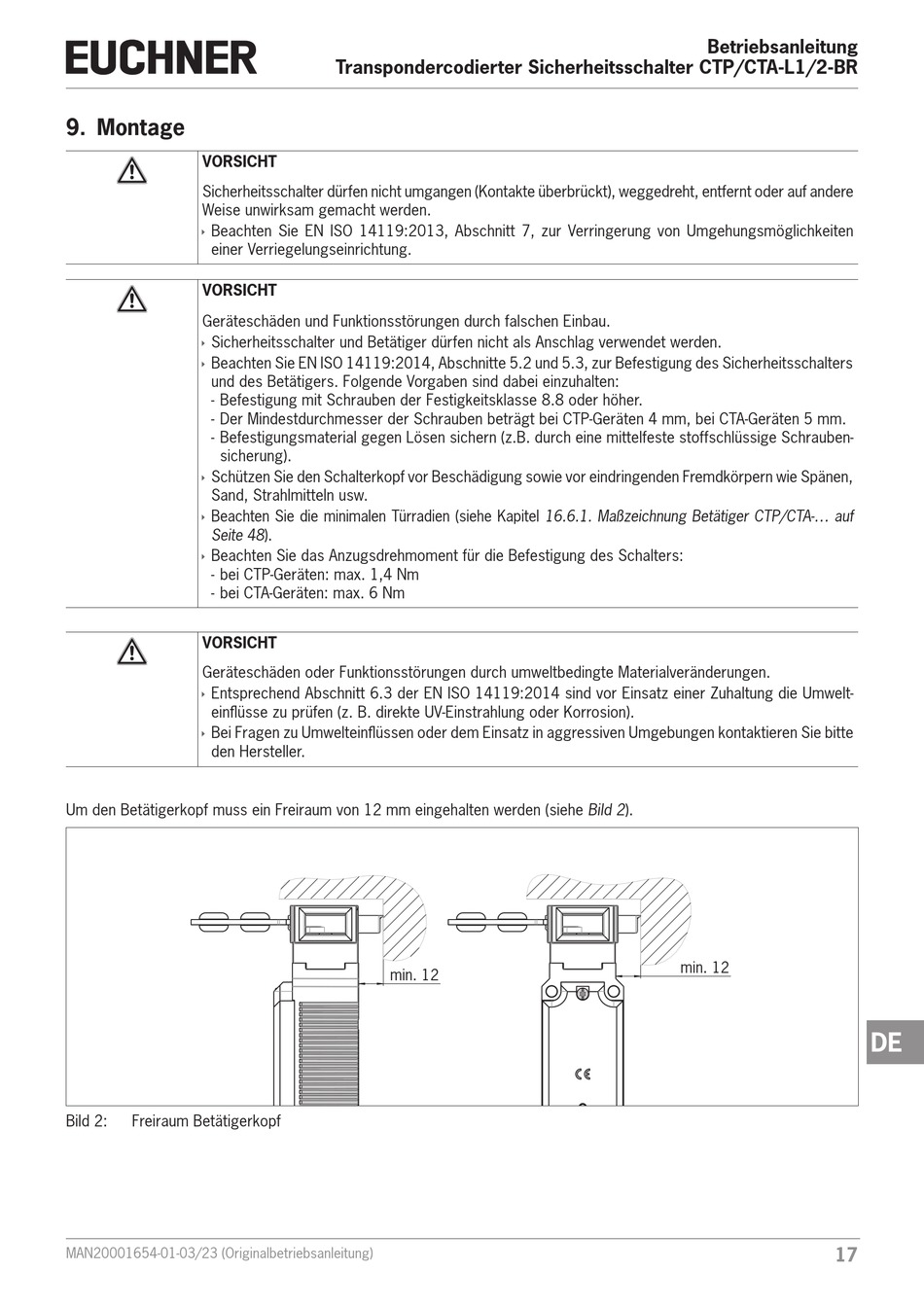

9. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
Ì
einer Verriegelungseinrichtung.
VORSICHT
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2014, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschalters
Ì
und des Betätigers. Folgende Vorgaben sind dabei einzuhalten:
- Befestigung mit Schrauben der Festigkeitsklasse 8.8 oder höher.
- Der Mindestdurchmesser der Schrauben beträgt bei CTP-Geräten 4 mm, bei CTA-Geräten 5 mm.
- Befestigungsmaterial gegen Lösen sichern (z.B. durch eine mittelfeste stoffschlüssige Schrauben-
sicherung).
Schützen Sie den Schalterkopf vor Beschädigung sowie vor eindringenden Fremdkörpern wie Spänen,
Ì
Sand, Strahlmitteln usw.
Beachten Sie die minimalen Türradien (siehe Kapitel 16.6.1. Maßzeichnung Betätiger CTP/CTA-... auf
Ì
Seite 48).
Beachten Sie das Anzugsdrehmoment für die Befestigung des Schalters:
Ì
- bei CTP-Geräten: max. 1,4 Nm
- bei CTA-Geräten: max. 6 Nm
VORSICHT
Geräteschäden oder Funktionsstörungen durch umweltbedingte Materialveränderungen.
Entsprechend Abschnitt 6.3 der EN ISO 14119:2014 sind vor Einsatz einer Zuhaltung die Umwelt-
Ì
einflüsse zu prüfen (z. B. direkte UV-Einstrahlung oder Korrosion).
Bei Fragen zu Umwelteinflüssen oder dem Einsatz in aggressiven Umgebungen kontaktieren Sie bitte
Ì
den Hersteller.
Um den Betätigerkopf muss ein Freiraum von 12 mm eingehalten werden (siehe Bild 2).
Bild 2:
Freiraum Betätigerkopf
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
min. 12
Betriebsanleitung
min. 12
17
