12.2.2. Bestimmung der Leitungslängen mit Hilfe der Beispieltabelle
Beispiel: Es sollen 6 Schalter in Reihe verwendet werden. Von einem Sicherheitsrelais im Schaltschrank bis zum letzten
Schalter (#6) werden 40 m Leitung verlegt. Zwischen den einzelnen Sicherheitsschaltern sind jeweils 20 m Leitung verlegt.
u
= min. 19,2 V
n
CES-I-BR # 1
CES-I-BR # 2

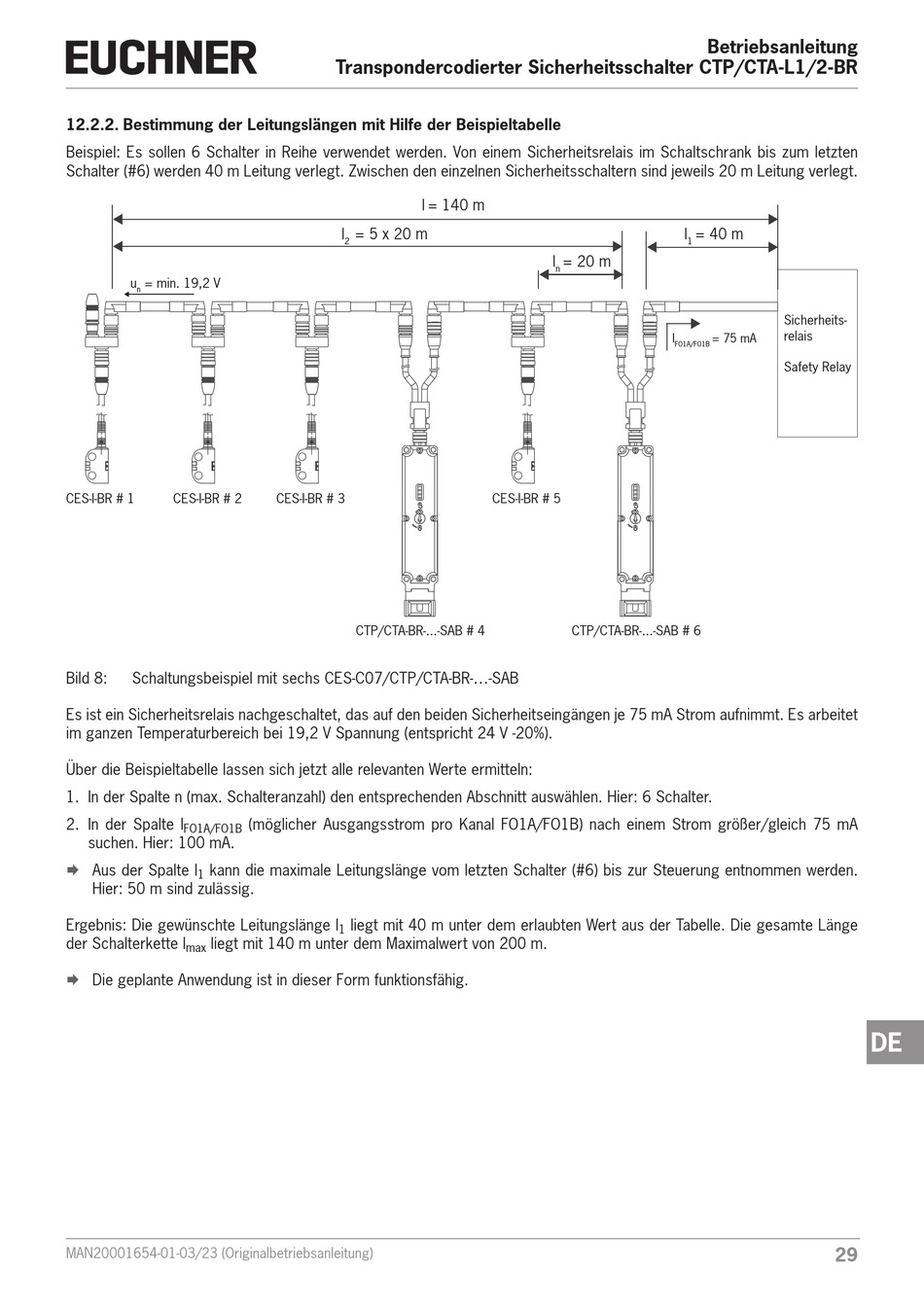

Bild 8:
Schaltungsbeispiel mit sechs CES-C07/CTP/CTA-BR-...-SAB
Es ist ein Sicherheitsrelais nachgeschaltet, das auf den beiden Sicherheitseingängen je 75 mA Strom aufnimmt. Es arbeitet
im ganzen Temperaturbereich bei 19,2 V Spannung (entspricht 24 V -20%).
Über die Beispieltabelle lassen sich jetzt alle relevanten Werte ermitteln:
1. In der Spalte n (max. Schalteranzahl) den entsprechenden Abschnitt auswählen. Hier: 6 Schalter.
2. In der Spalte I
FO1A/FO1B
suchen. Hier: 100 mA.
Aus der Spalte l
kann die maximale Leitungslänge vom letzten Schalter (#6) bis zur Steuerung entnommen werden.
¨
1
Hier: 50 m sind zulässig.
Ergebnis: Die gewünschte Leitungslänge l
der Schalterkette l
liegt mit 140 m unter dem Maximalwert von 200 m.
max
Die geplante Anwendung ist in dieser Form funktionsfähig.
¨
MAN20001654-01-03/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
l = 140 m
l
= 5 x 20 m
2
CES-I-BR # 3
CTP/CTA-BR-...-SAB # 4
(möglicher Ausgangsstrom pro Kanal FO1A/FO1B) nach einem Strom größer/gleich 75 mA
liegt mit 40 m unter dem erlaubten Wert aus der Tabelle. Die gesamte Länge
1
l
= 20 m
n
CES-I-BR # 5
CTP/CTA-BR-...-SAB # 6
Betriebsanleitung
l
= 40 m
1
Sicherheits-
relais
I
= 75 mA
FO1A/FO1B
Safety Relay
29
DE
