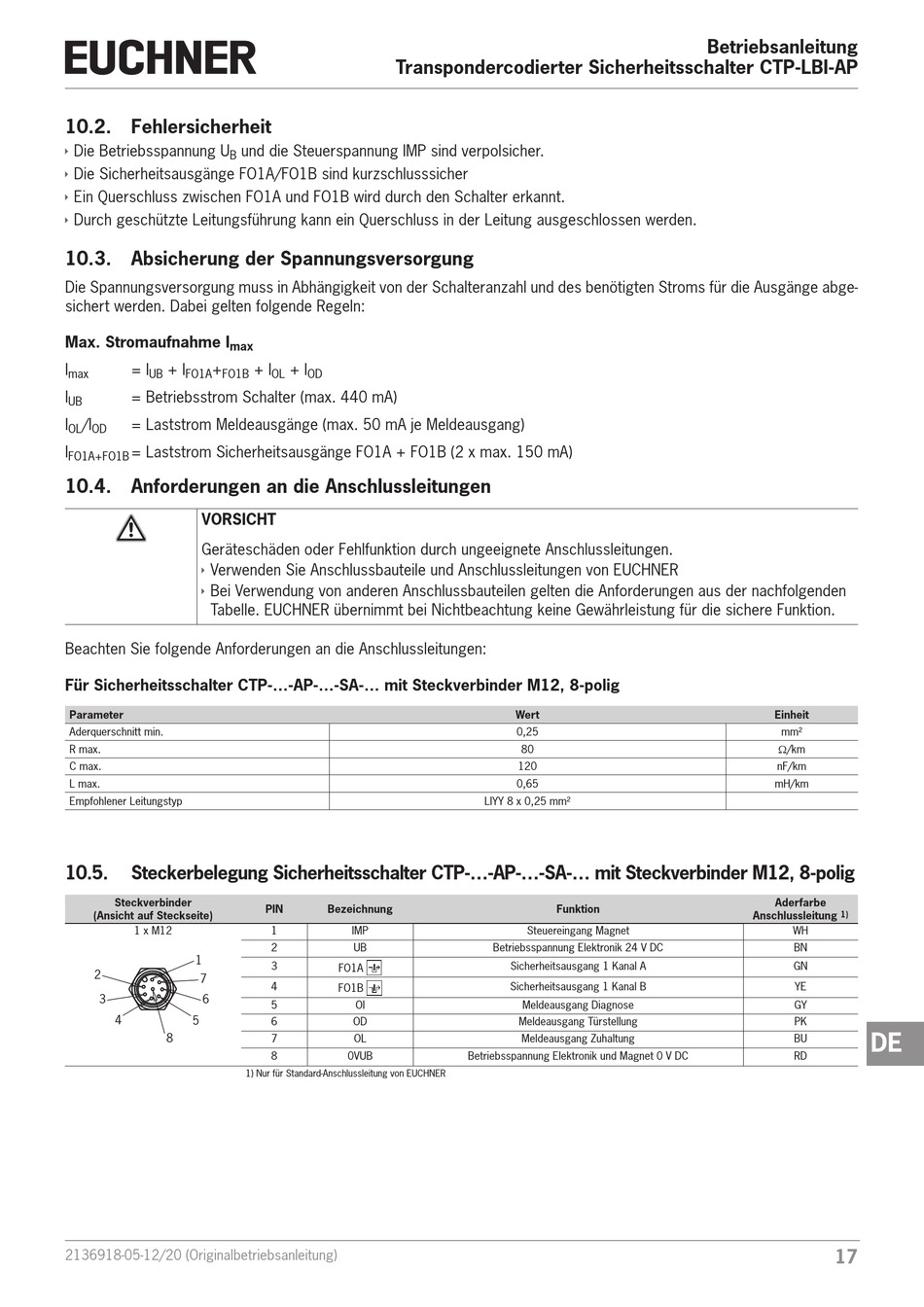

10.2.
Fehlersicherheit
Ì
Die Betriebsspannung U
B
Ì
Die Sicherheitsausgänge FO1A/FO1B sind kurzschlusssicher
Ì
Ein Querschluss zwischen FO1A und FO1B wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss in der Leitung ausgeschlossen werden.
10.3.
Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit von der Schalteranzahl und des benötigten Stroms für die Ausgänge abge-
sichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme I
max
I
= I
+ I
+
max
UB
FO1A
FO1B
I
= Betriebsstrom Schalter (max. 440 mA)
UB
I
/I
= Laststrom Meldeausgänge (max. 50 mA je Meldeausgang)
OL
OD
I
= Laststrom Sicherheitsausgänge FO1A + FO1B (2 x max. 150 mA)
FO1A+FO1B
10.4.
Anforderungen an die Anschlussleitungen
VORSICHT
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Ì
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden
Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Für Sicherheitsschalter CTP-...-AP-...-SA-... mit Steckverbinder M12, 8-polig
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
10.5.
Steckerbelegung Sicherheitsschalter CTP-...-AP-...-SA-... mit Steckverbinder M12, 8-polig
Steckverbinder
(Ansicht auf Steckseite)
1 x M12
1
2
7
3
6
4
5
8
2136918-05-12/20 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-LBI-AP
und die Steuerspannung IMP sind verpolsicher.
+ I
+ I
OL
OD
PIN
Bezeichnung
1
IMP
2
UB
3
FO1A
4
FO1B
5
OI
6
OD
7
OL
8
0VUB
1) Nur für Standard-Anschlussleitung von EUCHNER
Wert
0,25
80
120
0,65
LIYY 8 x 0,25 mm²
Funktion
Steuereingang Magnet
Betriebsspannung Elektronik 24 V DC
Sicherheitsausgang 1 Kanal A
Sicherheitsausgang 1 Kanal B
Meldeausgang Diagnose
Meldeausgang Türstellung
Meldeausgang Zuhaltung
Betriebsspannung Elektronik und Magnet 0 V DC
Betriebsanleitung
Einheit
mm²
W/km
nF/km
mH/km
Aderfarbe
Anschlussleitung
1)
WH
BN
GN
YE
GY
PK
DE
BU
RD
17
