Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTP-LBI-AP

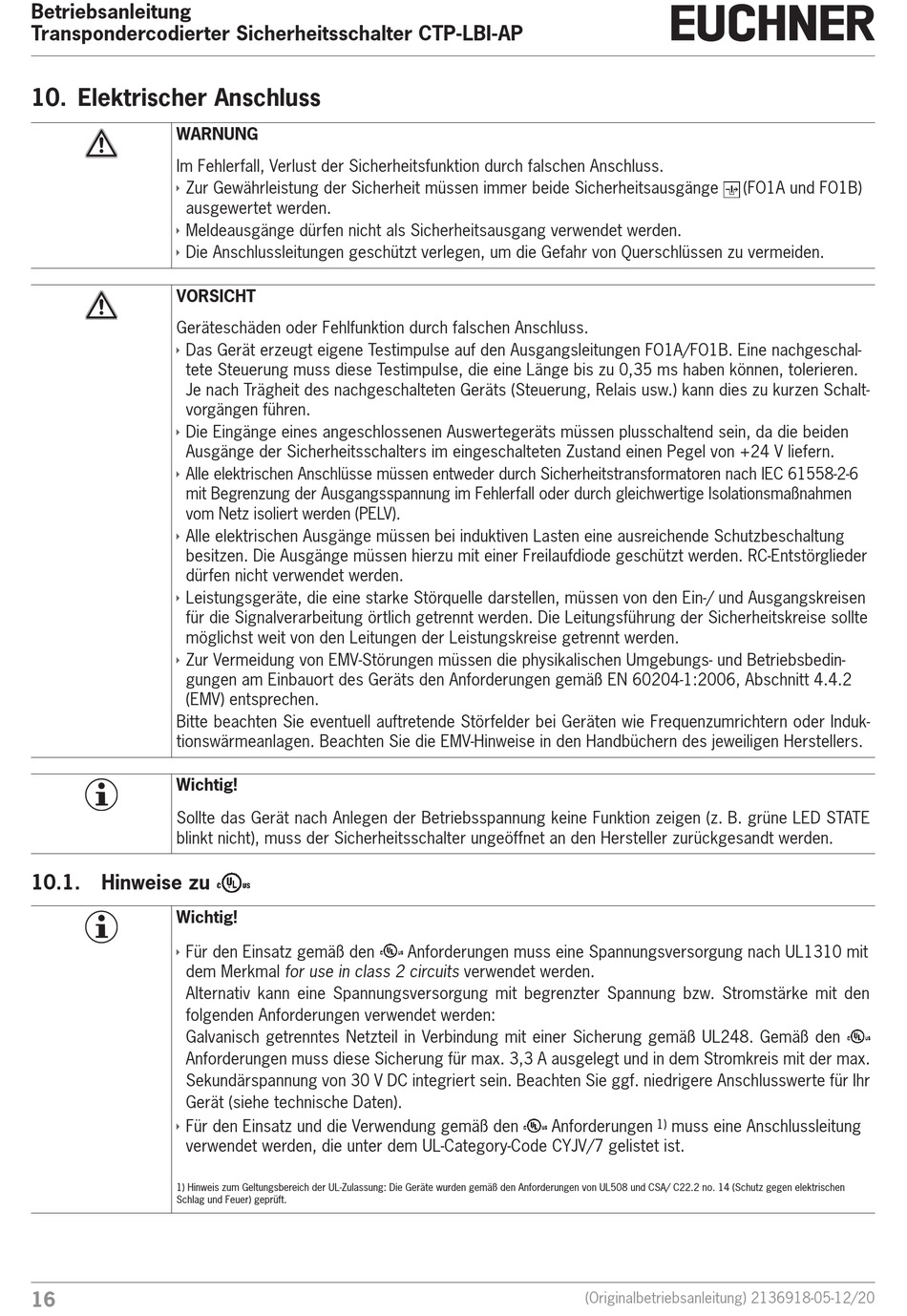

10. Elektrischer Anschluss
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge
ausgewertet werden.
Ì
Meldeausgänge dürfen nicht als Sicherheitsausgang verwendet werden.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu vermeiden.
VORSICHT
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Ì
Das Gerät erzeugt eigene Testimpulse auf den Ausgangsleitungen FO1A/FO1B. Eine nachgeschal-
tete Steuerung muss diese Testimpulse, die eine Länge bis zu 0,35 ms haben können, tolerieren.
Je nach Trägheit des nachgeschalteten Geräts (Steuerung, Relais usw.) kann dies zu kurzen Schalt-
vorgängen führen.
Ì
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend sein, da die beiden
Ausgänge der Sicherheitsschalters im eingeschalteten Zustand einen Pegel von +24 V liefern.
Ì
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach IEC 61558-2-6
mit Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen
vom Netz isoliert werden (PELV).
Ì
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende Schutzbeschaltung
besitzen. Die Ausgänge müssen hierzu mit einer Freilaufdiode geschützt werden. RC-Entstörglieder
dürfen nicht verwendet werden.
Ì
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/ und Ausgangskreisen
für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte
möglichst weit von den Leitungen der Leistungskreise getrennt werden.
Ì
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs- und Betriebsbedin-
gungen am Einbauort des Geräts den Anforderungen gemäß EN 60204-1:2006, Abschnitt 4.4.2
(EMV) entsprechen.
Bitte beachten Sie eventuell auftretende Störfelder bei Geräten wie Frequenzumrichtern oder Induk-
tionswärmeanlagen. Beachten Sie die EMV-Hinweise in den Handbüchern des jeweiligen Herstellers.
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B. grüne LED STATE
blinkt nicht), muss der Sicherheitsschalter ungeöffnet an den Hersteller zurückgesandt werden.
10.1.
Hinweise zu
Wichtig!
Ì
Für den Einsatz gemäß den
dem Merkmal for use in class 2 circuits verwendet werden.
Alternativ kann eine Spannungsversorgung mit begrenzter Spannung bzw. Stromstärke mit den
folgenden Anforderungen verwendet werden:
Galvanisch getrenntes Netzteil in Verbindung mit einer Sicherung gemäß UL248. Gemäß den
Anforderungen muss diese Sicherung für max. 3,3 A ausgelegt und in dem Stromkreis mit der max.
Sekundärspannung von 30 V DC integriert sein. Beachten Sie ggf. niedrigere Anschlusswerte für Ihr
Gerät (siehe technische Daten).
Ì
Für den Einsatz und die Verwendung gemäß den
verwendet werden, die unter dem UL-Category-Code CYJV/7 gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen
Schlag und Feuer) geprüft.
16
Anforderungen muss eine Spannungsversorgung nach UL1310 mit
Anforderungen
(FO1A und FO1B)
muss eine Anschlussleitung
1)
(Originalbetriebsanleitung) 2136918-05-12/20
