0...10 V nach Leistung
Das 0...10-V-Signal orientiert sich an der aktuell geforderten Brenner-
leistung:
• 100 % Brennerleistung = 10 V (maximale Modulation der Pumpe)
• Minimale Brennerleistung = 0 V (minimale Modulation der Pumpe)
18.3
Maximale Temperatur bei EMS-Kesseln
Die Maximale Temperatur wird bei EMS-Kesseln vom Feuereungsauto-
maten des Wärmeerzeugers vorgegeben, der mit dem Regelgerät ver-
bunden ist.
Erreicht der Wärmeerzeuger nicht die eingegebene Maximale
Temperatur, kann diese auch durch externe Parameter begrenzt sein.
Zum Beispiel durch:
• Einen Regler im verwendeten Wärmeerzeuger
• Einen Feuerungsautomaten (SAFe) im verwendeten Wärmeerzeuger
• Ein 0...10-V-Signal einer externen Sollwertvorgabe
18.4
Informationen zum Modul FM-SI
Der Anschluss dieses Sicherheitsgeräts ist seriell. Beim Auslösen von
mehreren am Sicherheitsmodul angeschlossenen Sicherheitseinrich-
tungen wird im Display nur eine Störungsmeldung angezeigt. Es wird nur
der Eingang mit der niedrigsten Nummer als Störungsmeldung ange-
zeigt. Erst wenn die angezeigte Störung beseitigt wurde, werden weitere
ausgelöste Sicherheitsgeräte angezeigt. Alle Sicherheitseinrichtungen,
die ausgelöst haben, werden diese im Menü Erweiterte Monitordaten
der Anlage bereitstellen und im Infomenü angezeigt.
Beispiel
Die Sicherheitseinrichtungen an FM-SI1 und FM-SI4 haben ausgelöst.
Im Display wird nur das Auslösen von Anschluss FM-SI1 angezeigt. Im
Menü Erweiterte Monitordaten der Anlage bereitstellen >
Störungsanzeige sind beide ausgelöste Anschlüsse zu sehen.
Wenn das Modul nicht mit einer 230-V-Spannung versorgt wird, weil der
Steckverbinder nicht eingesteckt wurde, können die Sicherheits-
eingänge nicht ausgewertet werden. Es erfolgt eine Störungsmeldung,
obwohl die Sicherheitskette geschlossen ist.
18.5
Informationen zum Entsalzungsmodul (VES Modul)
Diese Funktion/dieses Produkt ist nicht in allen Ländern vorhanden.
Für weitere Informationen kontaktieren Sie Ihren Ansprechpartner.
Das Modul dient zur Überwachung und Entsalzung des Heizwassers. Das
Modul reduziert die Leitfähigkeit des Heizwassers, um eine salzarme
Fahrweise zu erreichen und filtert das Heizwasser.
Mit der Control 8000 kann die Restkapazität der Entsalzungspatrone
überwacht werden. Durch die Einstellung eines Grenzwerts wird eine
Meldung zum Austausch der Entsalzungspatrone erzeugt.
Als Monitorwerte des VES Moduls werden unter anderem übertragen:
• VES Modul: Status, Betriebsmodus, Betriebszustand und Tempera-
tur.
• Heizwasser: Durchflussmenge und Leitfähigkeit.
• Patrone: Leitfähigkeit, Restkapazität und eine Prognose zur Leitfähig-
keit.
Control 8311 – 6720859746 (2022/07)
Informationen zum Hauptmenü Wärmeerzeugung
Als Störungen werden unter anderem übertragen: Störung des Moduls
und der Verbindung zum Modul. Die Störung des Moduls hat keine Aus-
wirkung auf die Regelungsfunktion der Anlage.
Wenn das VES Modul installiert ist, wird es im Bereich Wärme-
erzeugung im Regelgerät angezeigt.
1
2

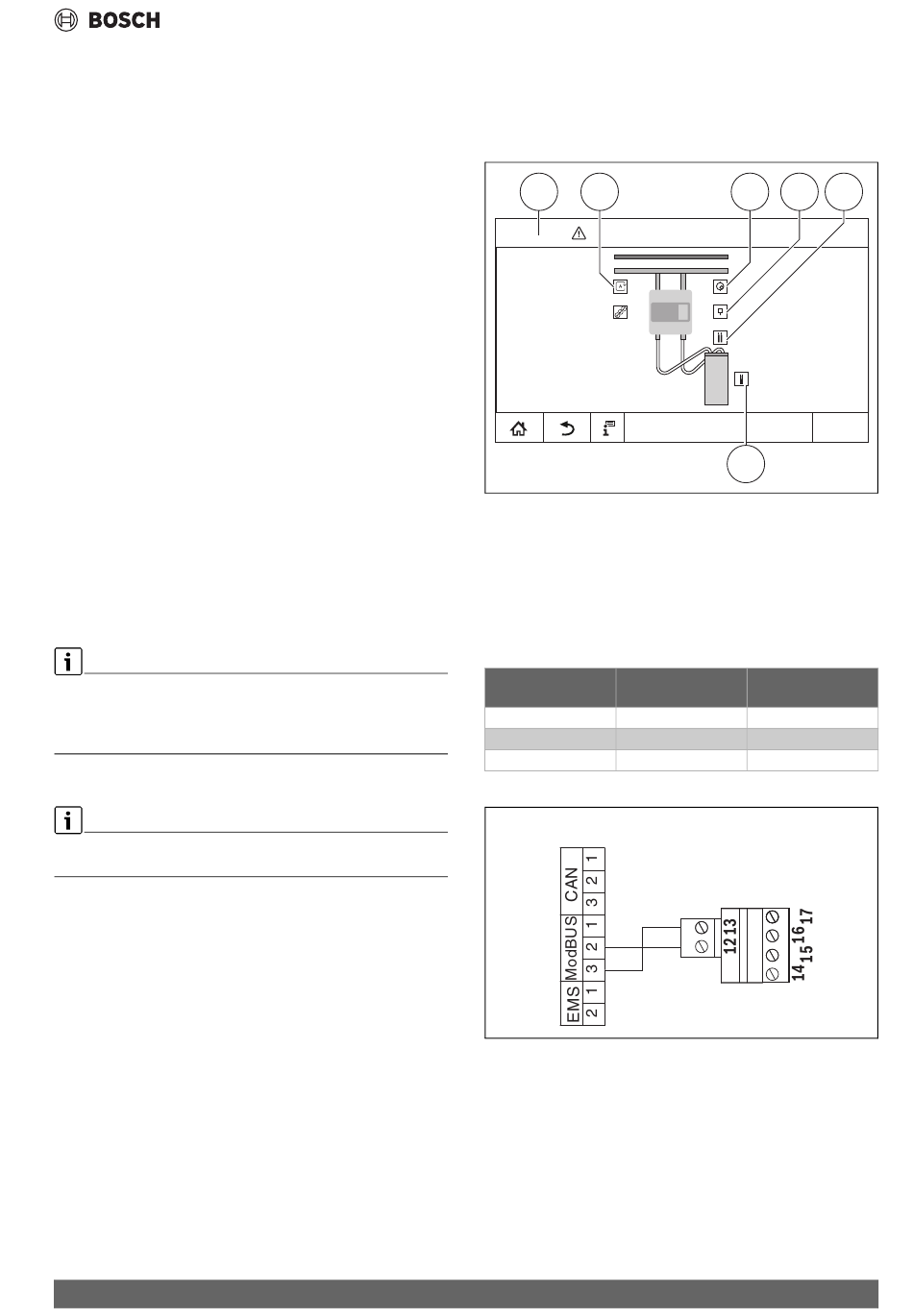

Bild 34 Anzeige VES Modul
[1]
Wärmeerzeugung > VES Modul
[2]
Betriebsmodus VES Modul
[3]
Durchfluss
[4]
Temperatur VES Modul
[5]
Leitfähigkeit Heizwasser
[6]
Restkapazität Patrone
Anschlussklemmen Modbus
Anschlussklemmen-
Regelgerät Modbus-
belegung
GND (Ground)
A/+ nicht invertierend
B/- invertierend
Tab. 31 Anschlussklemmen Modbus
BCT531/BCT831
Bild 35 Anschluss des Regelgeräts an das VES Modul
3 4 5
12:00
6
0010034872-001
VES Modul Modbus-
klemme
klemme
1
–
2
12
3
13
VES Modul
0010034699-002
