SR
PK
FZ
2
1

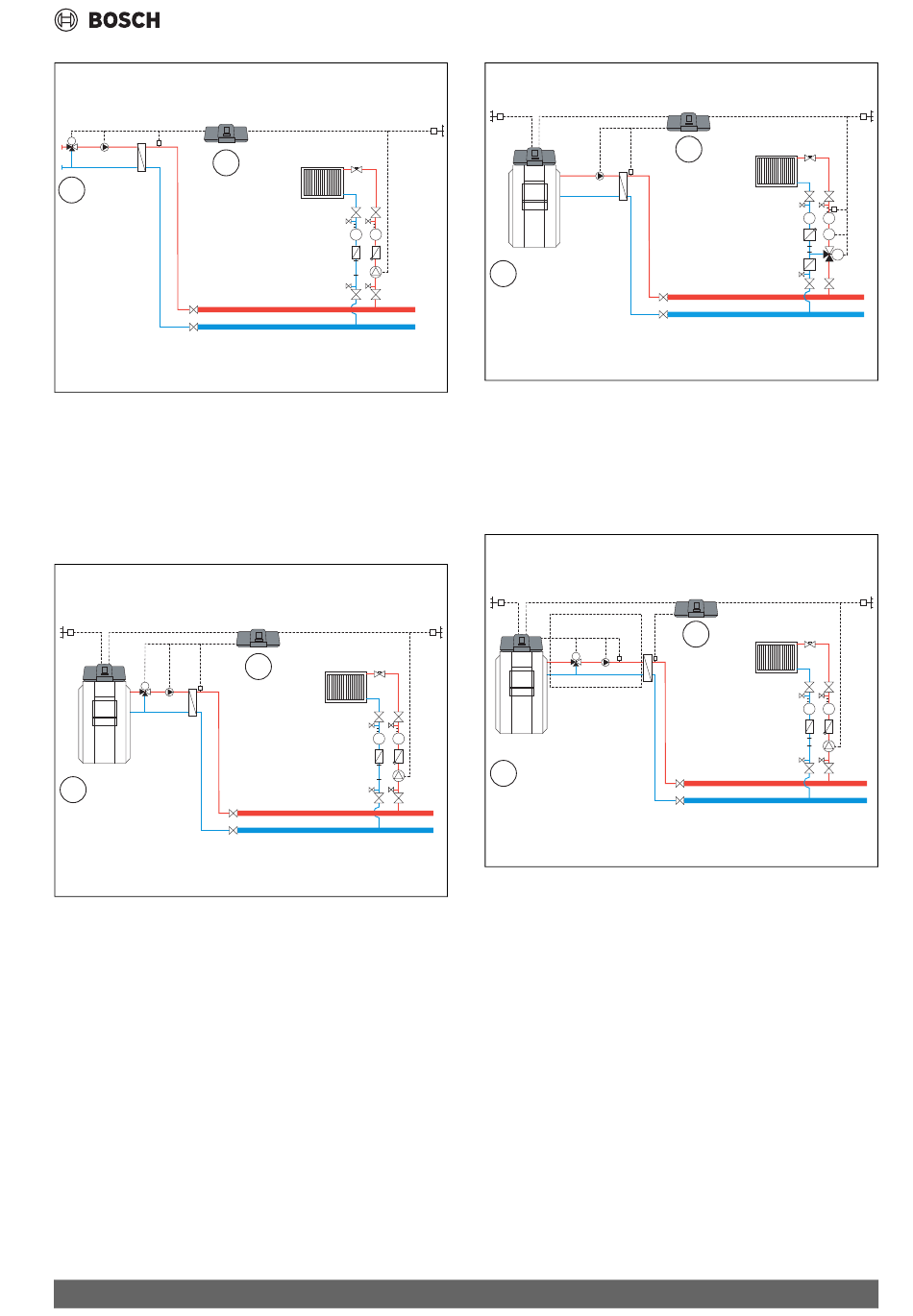

Bild 30 Variante 3: Fremde Wärmequelle ohne Zubringerpumpe, Last-
begrenzung, Vormischfunktion, Kompensation Wärmeverluste
über FZ
[1]
Fremde Wärmequelle ohne eigene Zubringerpumpe
[2]
CC 8311, (Adresse „0" mit 1 × FM-MM: Master-Regelgerät als Un-
terstation, mit Mischer (Stellglied SR, Pumpe PK und Fühler FZ
erforderlich), keine Kesselansteuerung)
Heizzentrale und Unterstation mit Control 8000
CBC-BUS
FA
SR
PK
FZ
1
Bild 31 Variante 1: Unterstation mit Vormischfunktion, Kompensation
Wärmeverluste über FZ, Lastbegrenzung
[1]
Heizzentrale mit CC 8311, Adresse „0"
[2]
Unterstation CC 8311, (Adresse „1" mit 1 × FM-MM: Unterstation
mit Mischer (Stellglied SR, Pumpe PK und Fühler FZ erforderlich)
1)
Unterstation wahlweise mit eigenem Außentemperaturfühler
oder Übernahme aus dem Master
Control 8311 – 6720859746 (2022/07)
FA
HK1
0010029553-002
FA
2
HK1
0010029554-002
Informationen zum Hauptmenü Modulkonfiguration
CBC-BUS
FA
PK
1
Bild 32 Variante 2: Unterstation mit Kompensation Wärmeverluste über
FZ, Lastbegrenzung
[1]
Heizzentrale mit CC 8311
[2]
Unterstation CC 8311, (Adresse „1" mit 1 × FM-MM: Unterstation
mit Pumpe (Pumpe PK und Fühler FZ erforderlich))
1)
Unterstation wahlweise mit eigenem Außentemperaturfühler
oder Übernahme aus dem Master
CBC-BUS
FA
1)
1SH
1PH
1
Bild 33 Variante 3: Unterstation mit Vormischfunktion, Kompensation
Wärmeverluste über FZ, Lastbegrenzung und Heizbetrieb bei
Kommunikationsverlust
[1]
Heizzentrale mit CC 8311
[2]
CC 8311, 1 × FM-MM (Adresse „1" mit 1 × FM-MM: Unterstation
mit Fühler (FZ erforderlich))
1)
Unterstation wahlweise mit eigenem Außentemperaturfühler
oder Übernahme aus dem Master
2)
Zubringerkreis für Unterstation über HK1...8 im Master-Regelge-
rät (Stellglied SH, Pumpe PK und Fühler FZ erforderlich); pro
Heizkreis eine Unterstation möglich
2
FZ
2)
2
1FV
FZ
1)
FA
HK1
0010029555-001
1)
FA
HK1
0010029556-002
59
