Funktionstasten der Bedieneinheit
7.2
Taste Schornsteinfeger (Abgastest)
WARNUNG
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht
Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
Zur Durchführung des Abgastests:
▶ Landesspezifische Anforderungen zur Begrenzung der Abgas-
verluste der Heizungsanlage beachten.
Der Abgastest kann nur von dem Regelgerät gestartet werden, das dem
Wärmeerzeuger zugeordnet ist.
Wenn die Betriebsart Manuell oder die Taste manueller Betrieb
eingestellt wurde, hat der Abgastest Vorrang. Wenn der Abgastest
beendet wird, wechselt das Regelgerät wieder in den manuellen Betrieb.
Wenn der Wärmeerzeuger in einer Kaskade eingebunden ist, so ist er
während des Abgastests für die Kaskade nicht verfügbar. Je nach
Abhängigkeiten und Einstellungen der Kaskade geht ein anderer Wärme-
erzeuger in Betrieb.
Der Abgastest wird bei Bedarf am Wärmeerzeuger ( technische
Dokumente des Wärmeerzeugers) oder am Regelgerät eingeschaltet.
Um für Wärmeabnahme in der Heizungsanlage zu sorgen:
▶ Taste
kurz drücken.
Ein Hinweisfenster mit einer Information zum Start des Tests öffnet
sich.
-oder-
▶ Taste
lange drücken, bis sich das Fenster mit den Einstellungen
zur Durchführung des Tests öffnet.
Um den Vorgang abzubrechen:
▶ Im Hinweisfenster oben rechts
Die LED-Statusanzeige wird gelb ( Bild 9, [4], Seite 16). Der Schorn-
steinfeger und das Achtungszeichen erscheinen als Symbole in der Kopf-
zeile der Systemübersicht und in der Kopfzeile des Wärmeerzeugers.
• Der Abgastest wird mit den in den Einstellungen vorgenommenen
Werten (minimale/maximale Kesseltemperatur, minimale/maximale
Leistung) durchgeführt.
• Die maximale Kesseltemperatur kann im Abgastest nicht geändert
werden.
• Der Wärmeerzeuger heizt, wenn der Abgastest nicht abgebrochen
oder automatisch beendet wird, bis er die eingestellte maximale
Kesseltemperatur erreicht hat.
• Wenn beim Einstellen ein vorgegebener Parameter (z. B. minimale
Kesselleistung) unter- oder überschritten wird, erscheint eine Warn-
meldung, die zu bestätigen ist. Der Parameter bleibt auf dem
vorherigen Wert.
22
antippen.
1-stufige Wärmeerzeuger
▶ Speichern antippen.
Der Abgastest startet sofort.
2-stufige Wärmeerzeuger
Bei 2-stufigen Wärmeerzeugern kann gewählt werden, mit welcher
Brennerstufe der Abgastest durchgeführt wird. Während des Abgas-
tests kann die Brennerstufe geändert werden.
▶ Brennerstufe 1 oder 2 antippen.
▶ Speichern antippen.
Der Abgastest startet sofort. In der ersten Brennerstufe läuft der
Wärmeerzeuger, bis er manuell oder automatisch beendet wird. Wenn
die zweite Brennerstufe gewählt ist, fährt der Wärmeerzeuger über eine
Anfahrrampe in die zweite Brennerstufe und läuft, bis er manuell oder
automatisch beendet wird.
Modulierende Wärmeerzeuger
Bei modulierenden Wärmeerzeugern wird der Modulationspunkt ange-
zeigt. Hier wird eingestellt, mit wie viel Prozent der Brennerleistung der
Abgastest durchgeführt werden soll. Wenn beim Einstellen ein vorgege-
bener Parameter (z. B. minimale Kesselleistung) unter- oder überschrit-
ten wird, erscheint eine Warnmeldung, die zu bestätigen ist. Der
Parameter bleibt auf dem vorherigen Wert.
▶ Modulation einstellen.
▶ Speichern antippen.
Der Abgastest startet sofort.
2
3
1
100 %
9
8

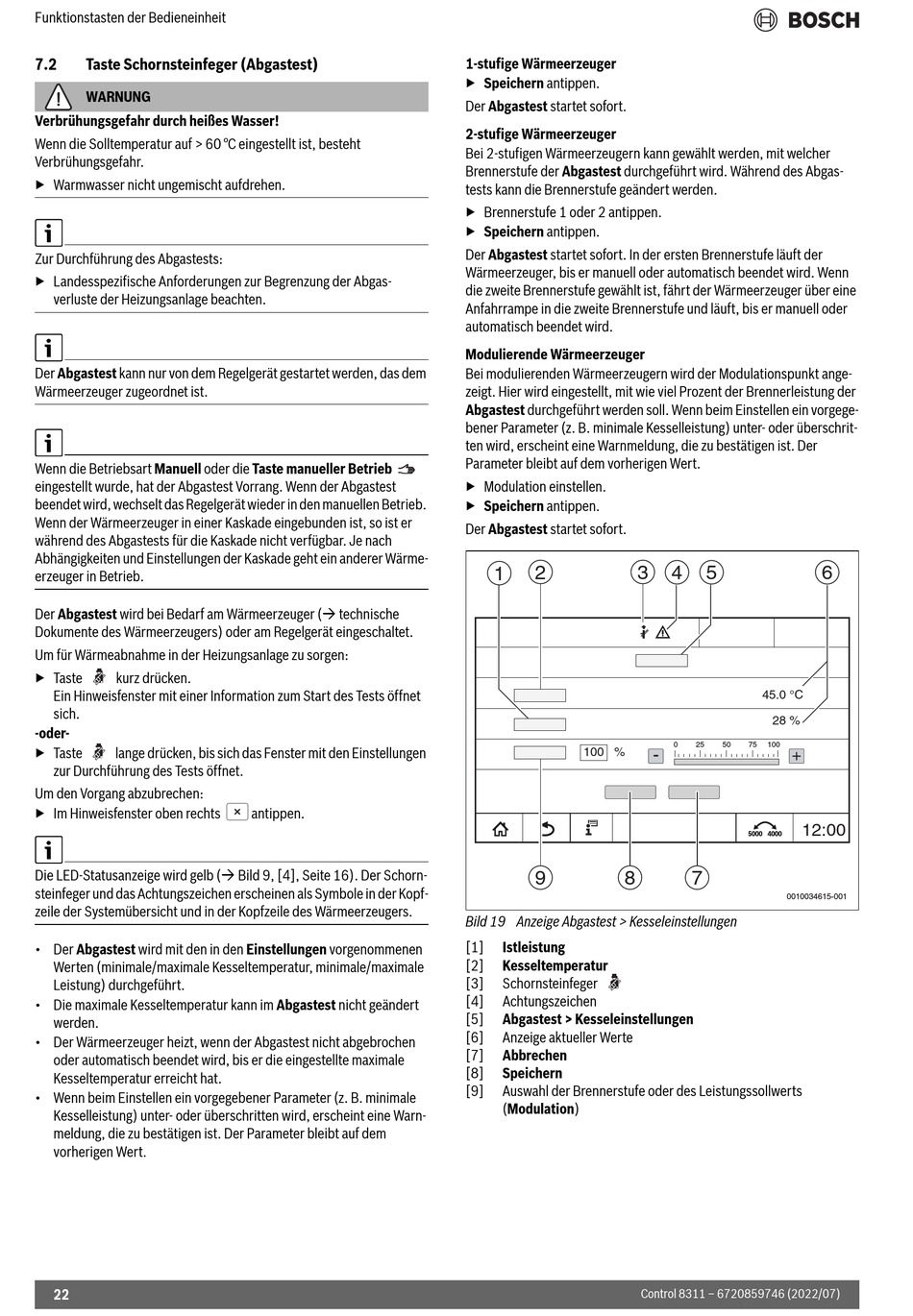

Bild 19 Anzeige Abgastest > Kesseleinstellungen
[1]
Istleistung
[2]
Kesseltemperatur
[3]
Schornsteinfeger
[4]
Achtungszeichen
[5]
Abgastest > Kesseleinstellungen
[6]
Anzeige aktueller Werte
[7]
Abbrechen
[8]
Speichern
[9]
Auswahl der Brennerstufe oder des Leistungssollwerts
(Modulation)
4
5
45.0 °C
28 %
0
25
50
75
100
-
+
12:00
7
0010034615-001
Control 8311 – 6720859746 (2022/07)
