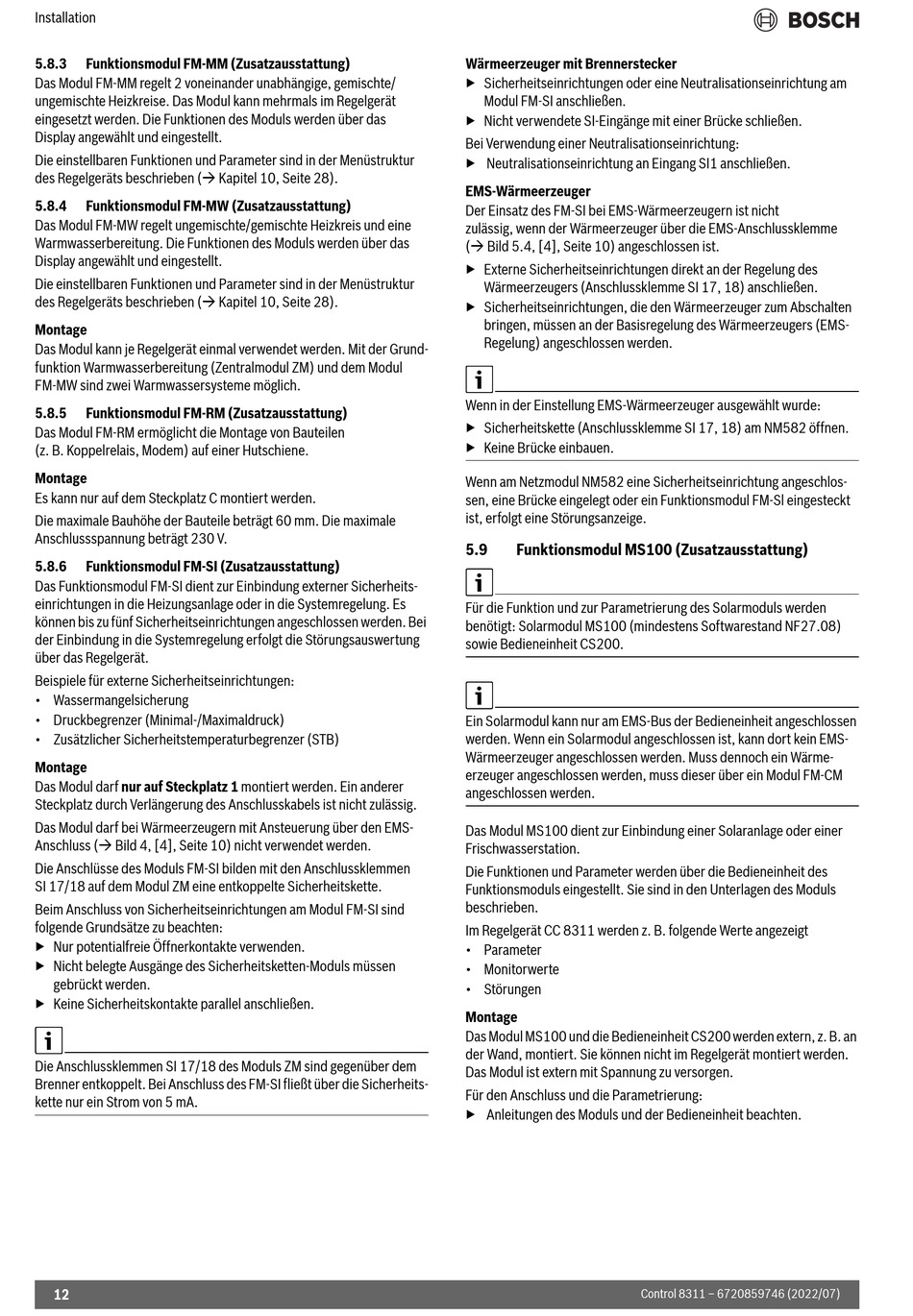

Installation
5.8.3
Funktionsmodul FM-MM (Zusatzausstattung)
Das Modul FM-MM regelt 2 voneinander unabhängige, gemischte/
ungemischte Heizkreise. Das Modul kann mehrmals im Regelgerät
eingesetzt werden. Die Funktionen des Moduls werden über das
Display angewählt und eingestellt.
Die einstellbaren Funktionen und Parameter sind in der Menüstruktur
des Regelgeräts beschrieben ( Kapitel 10, Seite 28).
5.8.4
Funktionsmodul FM-MW (Zusatzausstattung)
Das Modul FM-MW regelt ungemischte/gemischte Heizkreis und eine
Warmwasserbereitung. Die Funktionen des Moduls werden über das
Display angewählt und eingestellt.
Die einstellbaren Funktionen und Parameter sind in der Menüstruktur
des Regelgeräts beschrieben ( Kapitel 10, Seite 28).
Montage
Das Modul kann je Regelgerät einmal verwendet werden. Mit der Grund-
funktion Warmwasserbereitung (Zentralmodul ZM) und dem Modul
FM-MW sind zwei Warmwassersysteme möglich.
5.8.5
Funktionsmodul FM-RM (Zusatzausstattung)
Das Modul FM-RM ermöglicht die Montage von Bauteilen
(z. B. Koppelrelais, Modem) auf einer Hutschiene.
Montage
Es kann nur auf dem Steckplatz C montiert werden.
Die maximale Bauhöhe der Bauteile beträgt 60 mm. Die maximale
Anschlussspannung beträgt 230 V.
5.8.6
Funktionsmodul FM-SI (Zusatzausstattung)
Das Funktionsmodul FM-SI dient zur Einbindung externer Sicherheits-
einrichtungen in die Heizungsanlage oder in die Systemregelung. Es
können bis zu fünf Sicherheitseinrichtungen angeschlossen werden. Bei
der Einbindung in die Systemregelung erfolgt die Störungsauswertung
über das Regelgerät.
Beispiele für externe Sicherheitseinrichtungen:
• Wassermangelsicherung
• Druckbegrenzer (Minimal-/Maximaldruck)
• Zusätzlicher Sicherheitstemperaturbegrenzer (STB)
Montage
Das Modul darf nur auf Steckplatz 1 montiert werden. Ein anderer
Steckplatz durch Verlängerung des Anschlusskabels ist nicht zulässig.
Das Modul darf bei Wärmeerzeugern mit Ansteuerung über den EMS-
Anschluss ( Bild 4, [4], Seite 10) nicht verwendet werden.
Die Anschlüsse des Moduls FM-SI bilden mit den Anschlussklemmen
SI 17/18 auf dem Modul ZM eine entkoppelte Sicherheitskette.
Beim Anschluss von Sicherheitseinrichtungen am Modul FM-SI sind
folgende Grundsätze zu beachten:
▶ Nur potentialfreie Öffnerkontakte verwenden.
▶ Nicht belegte Ausgänge des Sicherheitsketten-Moduls müssen
gebrückt werden.
▶ Keine Sicherheitskontakte parallel anschließen.
Die Anschlussklemmen SI 17/18 des Moduls ZM sind gegenüber dem
Brenner entkoppelt. Bei Anschluss des FM-SI fließt über die Sicherheits-
kette nur ein Strom von 5 mA.
12
Wärmeerzeuger mit Brennerstecker
▶ Sicherheitseinrichtungen oder eine Neutralisationseinrichtung am
Modul FM-SI anschließen.
▶ Nicht verwendete SI-Eingänge mit einer Brücke schließen.
Bei Verwendung einer Neutralisationseinrichtung:
▶ Neutralisationseinrichtung an Eingang SI1 anschließen.
EMS-Wärmeerzeuger
Der Einsatz des FM-SI bei EMS-Wärmeerzeugern ist nicht
zulässig, wenn der Wärmeerzeuger über die EMS-Anschlussklemme
( Bild 5.4, [4], Seite 10) angeschlossen ist.
▶ Externe Sicherheitseinrichtungen direkt an der Regelung des
Wärmeerzeugers (Anschlussklemme SI 17, 18) anschließen.
▶ Sicherheitseinrichtungen, die den Wärmeerzeuger zum Abschalten
bringen, müssen an der Basisregelung des Wärmeerzeugers (EMS-
Regelung) angeschlossen werden.
Wenn in der Einstellung EMS-Wärmeerzeuger ausgewählt wurde:
▶ Sicherheitskette (Anschlussklemme SI 17, 18) am NM582 öffnen.
▶ Keine Brücke einbauen.
Wenn am Netzmodul NM582 eine Sicherheitseinrichtung angeschlos-
sen, eine Brücke eingelegt oder ein Funktionsmodul FM-Sl eingesteckt
ist, erfolgt eine Störungsanzeige.
5.9
Funktionsmodul MS100 (Zusatzausstattung)
Für die Funktion und zur Parametrierung des Solarmoduls werden
benötigt: Solarmodul MS100 (mindestens Softwarestand NF27.08)
sowie Bedieneinheit CS200.
Ein Solarmodul kann nur am EMS-Bus der Bedieneinheit angeschlossen
werden. Wenn ein Solarmodul angeschlossen ist, kann dort kein EMS-
Wärmeerzeuger angeschlossen werden. Muss dennoch ein Wärme-
erzeuger angeschlossen werden, muss dieser über ein Modul FM-CM
angeschlossen werden.
Das Modul MS100 dient zur Einbindung einer Solaranlage oder einer
Frischwasserstation.
Die Funktionen und Parameter werden über die Bedieneinheit des
Funktionsmoduls eingestellt. Sie sind in den Unterlagen des Moduls
beschrieben.
Im Regelgerät CC 8311 werden z. B. folgende Werte angezeigt
• Parameter
• Monitorwerte
• Störungen
Montage
Das Modul MS100 und die Bedieneinheit CS200 werden extern, z. B. an
der Wand, montiert. Sie können nicht im Regelgerät montiert werden.
Das Modul ist extern mit Spannung zu versorgen.
Für den Anschluss und die Parametrierung:
▶ Anleitungen des Moduls und der Bedieneinheit beachten.
Control 8311 – 6720859746 (2022/07)
