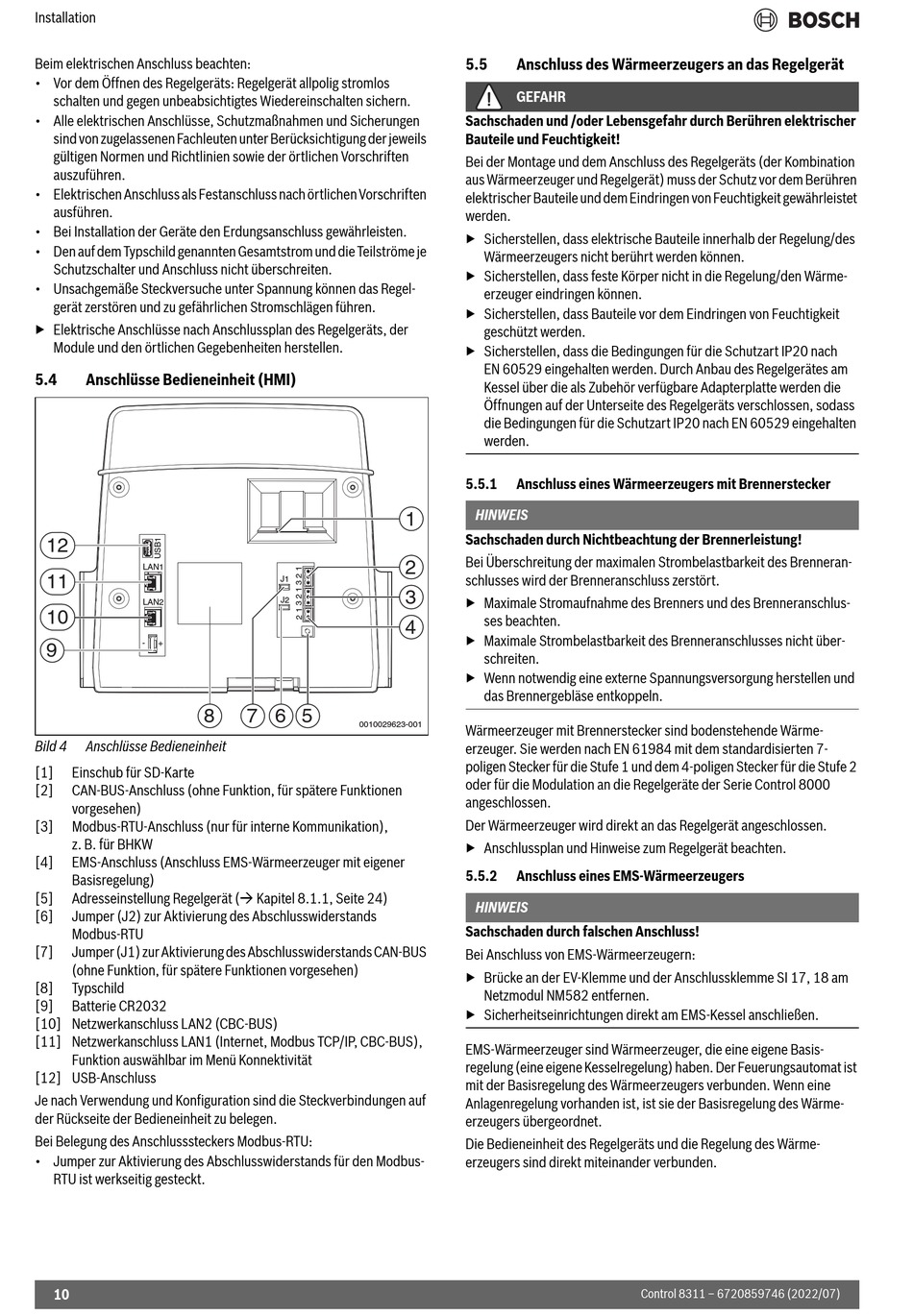

Installation
Beim elektrischen Anschluss beachten:
• Vor dem Öffnen des Regelgeräts: Regelgerät allpolig stromlos
schalten und gegen unbeabsichtigtes Wiedereinschalten sichern.
• Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen
sind von zugelassenen Fachleuten unter Berücksichtigung der jeweils
gültigen Normen und Richtlinien sowie der örtlichen Vorschriften
auszuführen.
• Elektrischen Anschluss als Festanschluss nach örtlichen Vorschriften
ausführen.
• Bei Installation der Geräte den Erdungsanschluss gewährleisten.
• Den auf dem Typschild genannten Gesamtstrom und die Teilströme je
Schutzschalter und Anschluss nicht überschreiten.
• Unsachgemäße Steckversuche unter Spannung können das Regel-
gerät zerstören und zu gefährlichen Stromschlägen führen.
▶ Elektrische Anschlüsse nach Anschlussplan des Regelgeräts, der
Module und den örtlichen Gegebenheiten herstellen.
5.4
Anschlüsse Bedieneinheit (HMI)
12
LAN1
11
LAN2
10
-
+
9
8
Bild 4
Anschlüsse Bedieneinheit
[1]
Einschub für SD-Karte
[2]
CAN-BUS-Anschluss (ohne Funktion, für spätere Funktionen
vorgesehen)
[3]
Modbus-RTU-Anschluss (nur für interne Kommunikation),
z. B. für BHKW
[4]
EMS-Anschluss (Anschluss EMS-Wärmeerzeuger mit eigener
Basisregelung)
[5]
Adresseinstellung Regelgerät ( Kapitel 8.1.1, Seite 24)
[6]
Jumper (J2) zur Aktivierung des Abschlusswiderstands
Modbus-RTU
[7]
Jumper (J1) zur Aktivierung des Abschlusswiderstands CAN-BUS
(ohne Funktion, für spätere Funktionen vorgesehen)
[8]
Typschild
[9]
Batterie CR2032
[10] Netzwerkanschluss LAN2 (CBC-BUS)
[11] Netzwerkanschluss LAN1 (Internet, Modbus TCP/IP, CBC-BUS),
Funktion auswählbar im Menü Konnektivität
[12] USB-Anschluss
Je nach Verwendung und Konfiguration sind die Steckverbindungen auf
der Rückseite der Bedieneinheit zu belegen.
Bei Belegung des Anschlusssteckers Modbus-RTU:
• Jumper zur Aktivierung des Abschlusswiderstands für den Modbus-
RTU ist werkseitig gesteckt.
10
1
2
J1
3
J2
4
7
6
5
0010029623-001
5.5
Anschluss des Wärmeerzeugers an das Regelgerät
GEFAHR
Sachschaden und /oder Lebensgefahr durch Berühren elektrischer
Bauteile und Feuchtigkeit!
Bei der Montage und dem Anschluss des Regelgeräts (der Kombination
aus Wärmeerzeuger und Regelgerät) muss der Schutz vor dem Berühren
elektrischer Bauteile und dem Eindringen von Feuchtigkeit gewährleistet
werden.
▶ Sicherstellen, dass elektrische Bauteile innerhalb der Regelung/des
Wärmeerzeugers nicht berührt werden können.
▶ Sicherstellen, dass feste Körper nicht in die Regelung/den Wärme-
erzeuger eindringen können.
▶ Sicherstellen, dass Bauteile vor dem Eindringen von Feuchtigkeit
geschützt werden.
▶ Sicherstellen, dass die Bedingungen für die Schutzart IP20 nach
EN 60529 eingehalten werden. Durch Anbau des Regelgerätes am
Kessel über die als Zubehör verfügbare Adapterplatte werden die
Öffnungen auf der Unterseite des Regelgeräts verschlossen, sodass
die Bedingungen für die Schutzart IP20 nach EN 60529 eingehalten
werden.
5.5.1
Anschluss eines Wärmeerzeugers mit Brennerstecker
HINWEIS
Sachschaden durch Nichtbeachtung der Brennerleistung!
Bei Überschreitung der maximalen Strombelastbarkeit des Brenneran-
schlusses wird der Brenneranschluss zerstört.
▶ Maximale Stromaufnahme des Brenners und des Brenneranschlus-
ses beachten.
▶ Maximale Strombelastbarkeit des Brenneranschlusses nicht über-
schreiten.
▶ Wenn notwendig eine externe Spannungsversorgung herstellen und
das Brennergebläse entkoppeln.
Wärmeerzeuger mit Brennerstecker sind bodenstehende Wärme-
erzeuger. Sie werden nach EN 61984 mit dem standardisierten 7-
poligen Stecker für die Stufe 1 und dem 4-poligen Stecker für die Stufe 2
oder für die Modulation an die Regelgeräte der Serie Control 8000
angeschlossen.
Der Wärmeerzeuger wird direkt an das Regelgerät angeschlossen.
▶ Anschlussplan und Hinweise zum Regelgerät beachten.
5.5.2
Anschluss eines EMS-Wärmeerzeugers
HINWEIS
Sachschaden durch falschen Anschluss!
Bei Anschluss von EMS-Wärmeerzeugern:
▶ Brücke an der EV-Klemme und der Anschlussklemme SI 17, 18 am
Netzmodul NM582 entfernen.
▶ Sicherheitseinrichtungen direkt am EMS-Kessel anschließen.
EMS-Wärmeerzeuger sind Wärmeerzeuger, die eine eigene Basis-
regelung (eine eigene Kesselregelung) haben. Der Feuerungsautomat ist
mit der Basisregelung des Wärmeerzeugers verbunden. Wenn eine
Anlagenregelung vorhanden ist, ist sie der Basisregelung des Wärme-
erzeugers übergeordnet.
Die Bedieneinheit des Regelgeräts und die Regelung des Wärme-
erzeugers sind direkt miteinander verbunden.
