Bedienung des Regelgeräts
6.3.3
Wärmeerzeugung
Bei mehreren Wärmeerzeugern kann in der Anzeige ein Wärmeerzeuger
ausgewählt werden. Vom ausgewählten Wärmeerzeuger werden die
aktuellen Betriebszustände der angeschlossen Komponenten und die
Fühlerwerte angezeigt. Die Abbildung des Wärmeerzeuger ist abhängig
von der Art des Wärmeerzeugers.
12
11

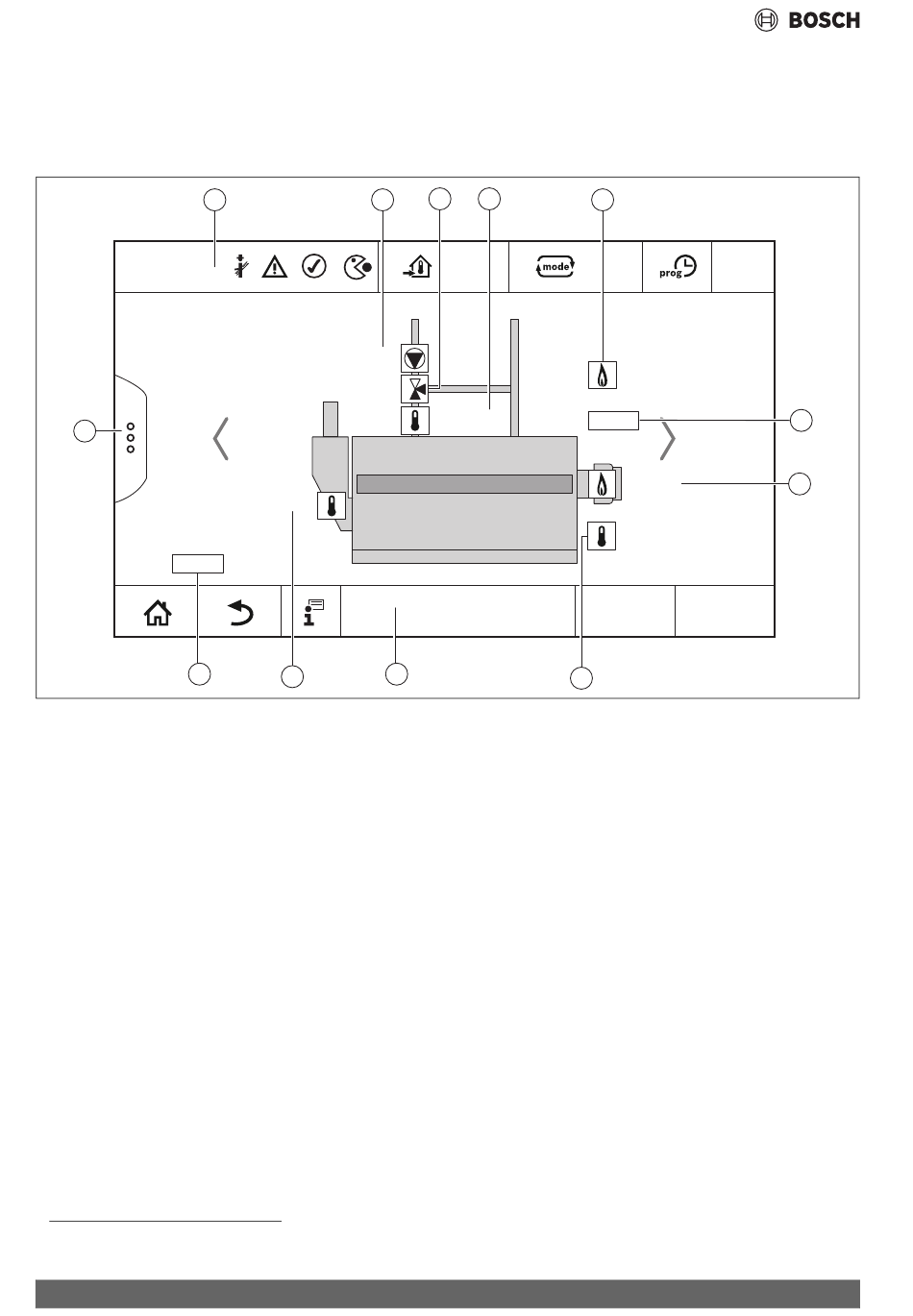

Bild 12 Anzeige Wärmeerzeugung (Beispiel)
[1]
Kopfzeile mit Statusanzeigen des Wärmeerzeugers
[2]
Kesselkreispumpe mit Statusanzeige, Leistungsangabe in %
[3]
Stellglied mit Statusanzeige, Positionsangabe
1)
[4]
Rücklauftemperatur
[5]
Brennstoff
[6]
Art des Wärmeerzeugers
[7]
Brenner mit Statusanzeige, Brennerleistung
[8]
Wärmeerzeuger mit Statusanzeige, Kesseltemperatur
[9]
Fußzeile mit Navigationssymbolen
[10] Abgastemperatur
[11] Angabe zur Wärmeübertragung (situationsabhängig)
[12] Erweiterte Funktionen des Wärmeerzeugers
1) Sollwert und Istwert (Sollwert in Klammer)
