Anhang

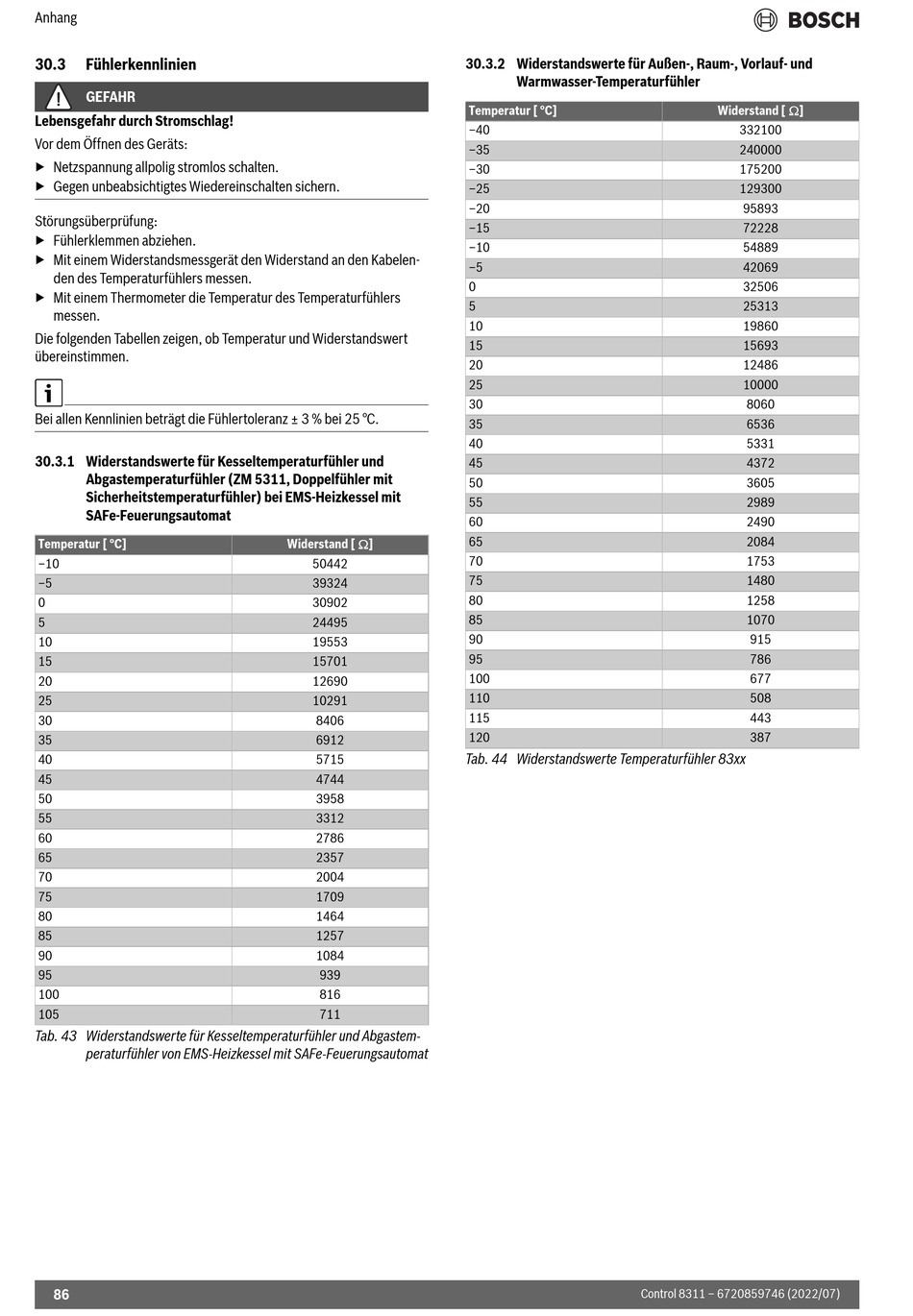

30.3 Fühlerkennlinien
GEFAHR
Lebensgefahr durch Stromschlag!
Vor dem Öffnen des Geräts:
▶ Netzspannung allpolig stromlos schalten.
▶ Gegen unbeabsichtigtes Wiedereinschalten sichern.
Störungsüberprüfung:
▶ Fühlerklemmen abziehen.
▶ Mit einem Widerstandsmessgerät den Widerstand an den Kabelen-
den des Temperaturfühlers messen.
▶ Mit einem Thermometer die Temperatur des Temperaturfühlers
messen.
Die folgenden Tabellen zeigen, ob Temperatur und Widerstandswert
übereinstimmen.
Bei allen Kennlinien beträgt die Fühlertoleranz ± 3 % bei 25 °C.
30.3.1 Widerstandswerte für Kesseltemperaturfühler und
Abgastemperaturfühler (ZM 5311, Doppelfühler mit
Sicherheitstemperaturfühler) bei EMS-Heizkessel mit
SAFe-Feuerungsautomat
Temperatur [ °C]
–10
–5
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
Tab. 43 Widerstandswerte für Kesseltemperaturfühler und Abgastem-
peraturfühler von EMS-Heizkessel mit SAFe-Feuerungsautomat
86
Widerstand [ ]
50442
39324
30902
24495
19553
15701
12690
10291
8406
6912
5715
4744
3958
3312
2786
2357
2004
1709
1464
1257
1084
939
816
711
30.3.2 Widerstandswerte für Außen-, Raum-, Vorlauf- und
Warmwasser-Temperaturfühler
Temperatur [ °C]
–40
–35
–30
–25
–20
–15
–10
–5
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
110
115
120
Tab. 44 Widerstandswerte Temperaturfühler 83xx
Widerstand [ ]
332100
240000
175200
129300
95893
72228
54889
42069
32506
25313
19860
15693
12486
10000
8060
6536
5331
4372
3605
2989
2490
2084
1753
1480
1258
1070
915
786
677
508
443
387
