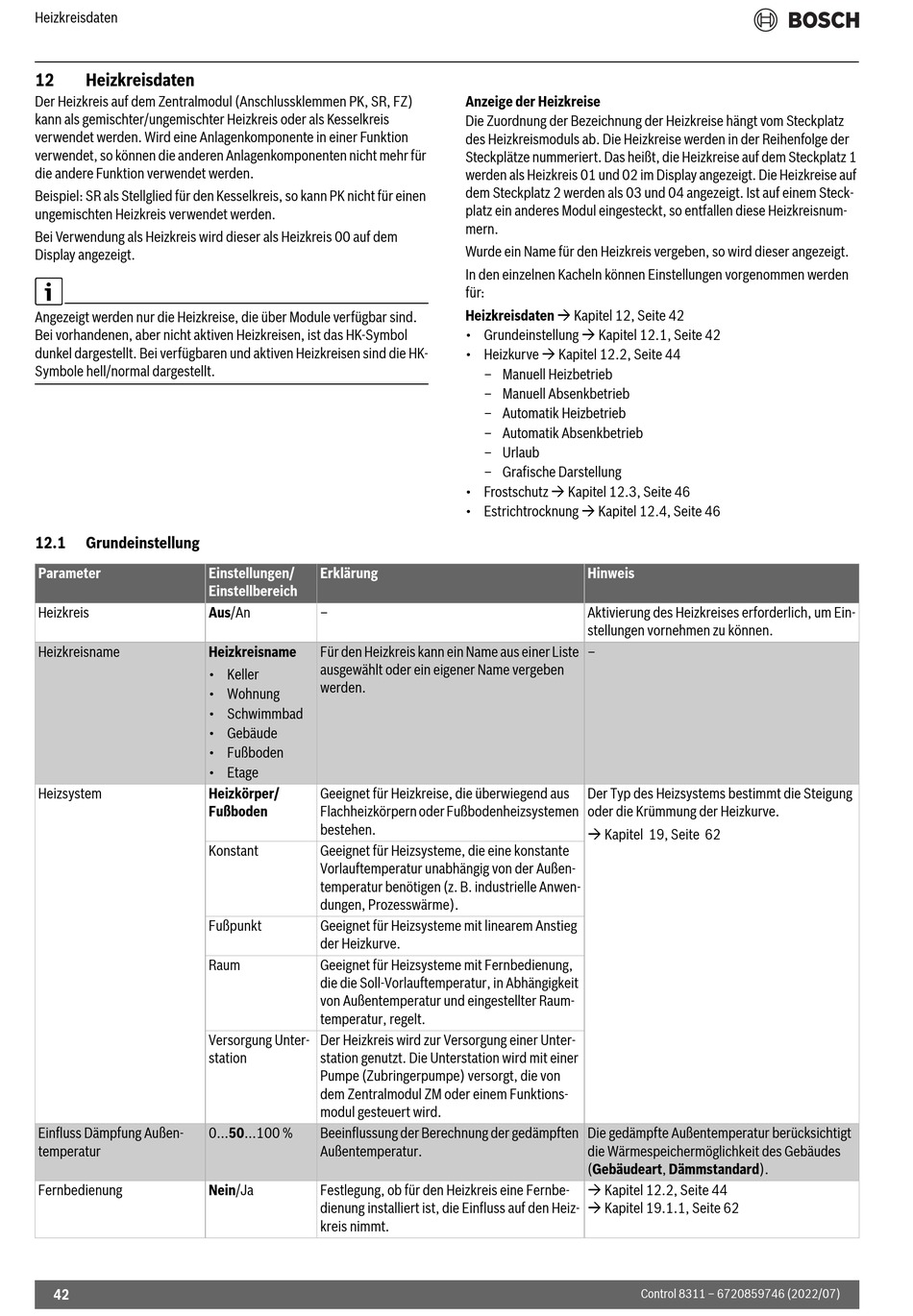

Heizkreisdaten
12
Heizkreisdaten
Der Heizkreis auf dem Zentralmodul (Anschlussklemmen PK, SR, FZ)
kann als gemischter/ungemischter Heizkreis oder als Kesselkreis
verwendet werden. Wird eine Anlagenkomponente in einer Funktion
verwendet, so können die anderen Anlagenkomponenten nicht mehr für
die andere Funktion verwendet werden.
Beispiel: SR als Stellglied für den Kesselkreis, so kann PK nicht für einen
ungemischten Heizkreis verwendet werden.
Bei Verwendung als Heizkreis wird dieser als Heizkreis 00 auf dem
Display angezeigt.
Angezeigt werden nur die Heizkreise, die über Module verfügbar sind.
Bei vorhandenen, aber nicht aktiven Heizkreisen, ist das HK-Symbol
dunkel dargestellt. Bei verfügbaren und aktiven Heizkreisen sind die HK-
Symbole hell/normal dargestellt.
12.1
Grundeinstellung
Parameter
Heizkreis
Heizkreisname
Heizsystem
Einfluss Dämpfung Außen-
temperatur
Fernbedienung
42
Einstellungen/
Erklärung
Einstellbereich
Aus/An
–
Heizkreisname
Für den Heizkreis kann ein Name aus einer Liste
ausgewählt oder ein eigener Name vergeben
• Keller
werden.
• Wohnung
• Schwimmbad
• Gebäude
• Fußboden
• Etage
Heizkörper/
Geeignet für Heizkreise, die überwiegend aus
Fußboden
Flachheizkörpern oder Fußbodenheizsystemen
bestehen.
Konstant
Geeignet für Heizsysteme, die eine konstante
Vorlauftemperatur unabhängig von der Außen-
temperatur benötigen (z. B. industrielle Anwen-
dungen, Prozesswärme).
Fußpunkt
Geeignet für Heizsysteme mit linearem Anstieg
der Heizkurve.
Raum
Geeignet für Heizsysteme mit Fernbedienung,
die die Soll-Vorlauftemperatur, in Abhängigkeit
von Außentemperatur und eingestellter Raum-
temperatur, regelt.
Versorgung Unter-
Der Heizkreis wird zur Versorgung einer Unter-
station
station genutzt. Die Unterstation wird mit einer
Pumpe (Zubringerpumpe) versorgt, die von
dem Zentralmodul ZM oder einem Funktions-
modul gesteuert wird.
0...50...100 %
Beeinflussung der Berechnung der gedämpften
Außentemperatur.
Nein/Ja
Festlegung, ob für den Heizkreis eine Fernbe-
dienung installiert ist, die Einfluss auf den Heiz-
kreis nimmt.
Anzeige der Heizkreise
Die Zuordnung der Bezeichnung der Heizkreise hängt vom Steckplatz
des Heizkreismoduls ab. Die Heizkreise werden in der Reihenfolge der
Steckplätze nummeriert. Das heißt, die Heizkreise auf dem Steckplatz 1
werden als Heizkreis 01 und 02 im Display angezeigt. Die Heizkreise auf
dem Steckplatz 2 werden als 03 und 04 angezeigt. Ist auf einem Steck-
platz ein anderes Modul eingesteckt, so entfallen diese Heizkreisnum-
mern.
Wurde ein Name für den Heizkreis vergeben, so wird dieser angezeigt.
In den einzelnen Kacheln können Einstellungen vorgenommen werden
für:
Heizkreisdaten Kapitel 12, Seite 42
• Grundeinstellung Kapitel 12.1, Seite 42
• Heizkurve Kapitel 12.2, Seite 44
– Manuell Heizbetrieb
– Manuell Absenkbetrieb
– Automatik Heizbetrieb
– Automatik Absenkbetrieb
– Urlaub
– Grafische Darstellung
• Frostschutz Kapitel 12.3, Seite 46
• Estrichtrocknung Kapitel 12.4, Seite 46
Hinweis
Aktivierung des Heizkreises erforderlich, um Ein-
stellungen vornehmen zu können.
–
Der Typ des Heizsystems bestimmt die Steigung
oder die Krümmung der Heizkurve.
Kapitel 19, Seite 62
Die gedämpfte Außentemperatur berücksichtigt
die Wärmespeichermöglichkeit des Gebäudes
(Gebäudeart, Dämmstandard).
Kapitel 12.2, Seite 44
Kapitel 19.1.1, Seite 62
Control 8311 – 6720859746 (2022/07)
