23

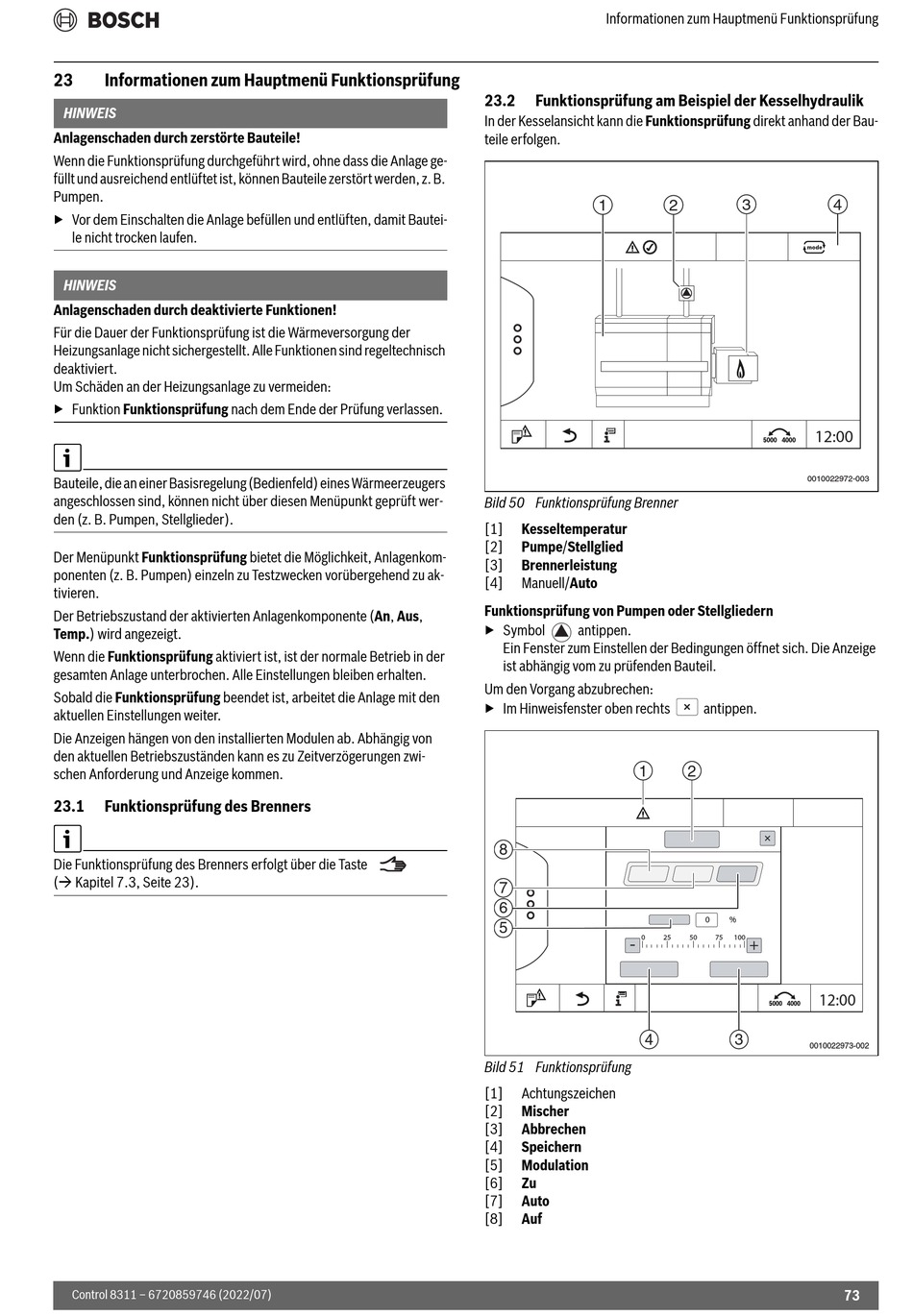

Informationen zum Hauptmenü Funktionsprüfung
HINWEIS
Anlagenschaden durch zerstörte Bauteile!
Wenn die Funktionsprüfung durchgeführt wird, ohne dass die Anlage ge-
füllt und ausreichend entlüftet ist, können Bauteile zerstört werden, z. B.
Pumpen.
▶ Vor dem Einschalten die Anlage befüllen und entlüften, damit Bautei-
le nicht trocken laufen.
HINWEIS
Anlagenschaden durch deaktivierte Funktionen!
Für die Dauer der Funktionsprüfung ist die Wärmeversorgung der
Heizungsanlage nicht sichergestellt. Alle Funktionen sind regeltechnisch
deaktiviert.
Um Schäden an der Heizungsanlage zu vermeiden:
▶ Funktion Funktionsprüfung nach dem Ende der Prüfung verlassen.
Bauteile, die an einer Basisregelung (Bedienfeld) eines Wärmeerzeugers
angeschlossen sind, können nicht über diesen Menüpunkt geprüft wer-
den (z. B. Pumpen, Stellglieder).
Der Menüpunkt Funktionsprüfung bietet die Möglichkeit, Anlagenkom-
ponenten (z. B. Pumpen) einzeln zu Testzwecken vorübergehend zu ak-
tivieren.
Der Betriebszustand der aktivierten Anlagenkomponente (An, Aus,
Temp.) wird angezeigt.
Wenn die Funktionsprüfung aktiviert ist, ist der normale Betrieb in der
gesamten Anlage unterbrochen. Alle Einstellungen bleiben erhalten.
Sobald die Funktionsprüfung beendet ist, arbeitet die Anlage mit den
aktuellen Einstellungen weiter.
Die Anzeigen hängen von den installierten Modulen ab. Abhängig von
den aktuellen Betriebszuständen kann es zu Zeitverzögerungen zwi-
schen Anforderung und Anzeige kommen.
23.1
Funktionsprüfung des Brenners
Die Funktionsprüfung des Brenners erfolgt über die Taste
( Kapitel 7.3, Seite 23).
Control 8311 – 6720859746 (2022/07)
Informationen zum Hauptmenü Funktionsprüfung
23.2
Funktionsprüfung am Beispiel der Kesselhydraulik
In der Kesselansicht kann die Funktionsprüfung direkt anhand der Bau-
teile erfolgen.
1
Bild 50 Funktionsprüfung Brenner
[1]
Kesseltemperatur
[2]
Pumpe/Stellglied
[3]
Brennerleistung
[4]
Manuell/Auto
Funktionsprüfung von Pumpen oder Stellgliedern
▶ Symbol
antippen.
Ein Fenster zum Einstellen der Bedingungen öffnet sich. Die Anzeige
ist abhängig vom zu prüfenden Bauteil.
Um den Vorgang abzubrechen:
▶ Im Hinweisfenster oben rechts
1
8
7
6
5
0
-
4
Bild 51 Funktionsprüfung
[1]
Achtungszeichen
[2]
Mischer
[3]
Abbrechen
[4]
Speichern
[5]
Modulation
[6]
Zu
[7]
Auto
[8]
Auf
3
4
2
12:00
0010022972-003
antippen.
2
0
%
25
50
75
100
+
12:00
3
0010022973-002
