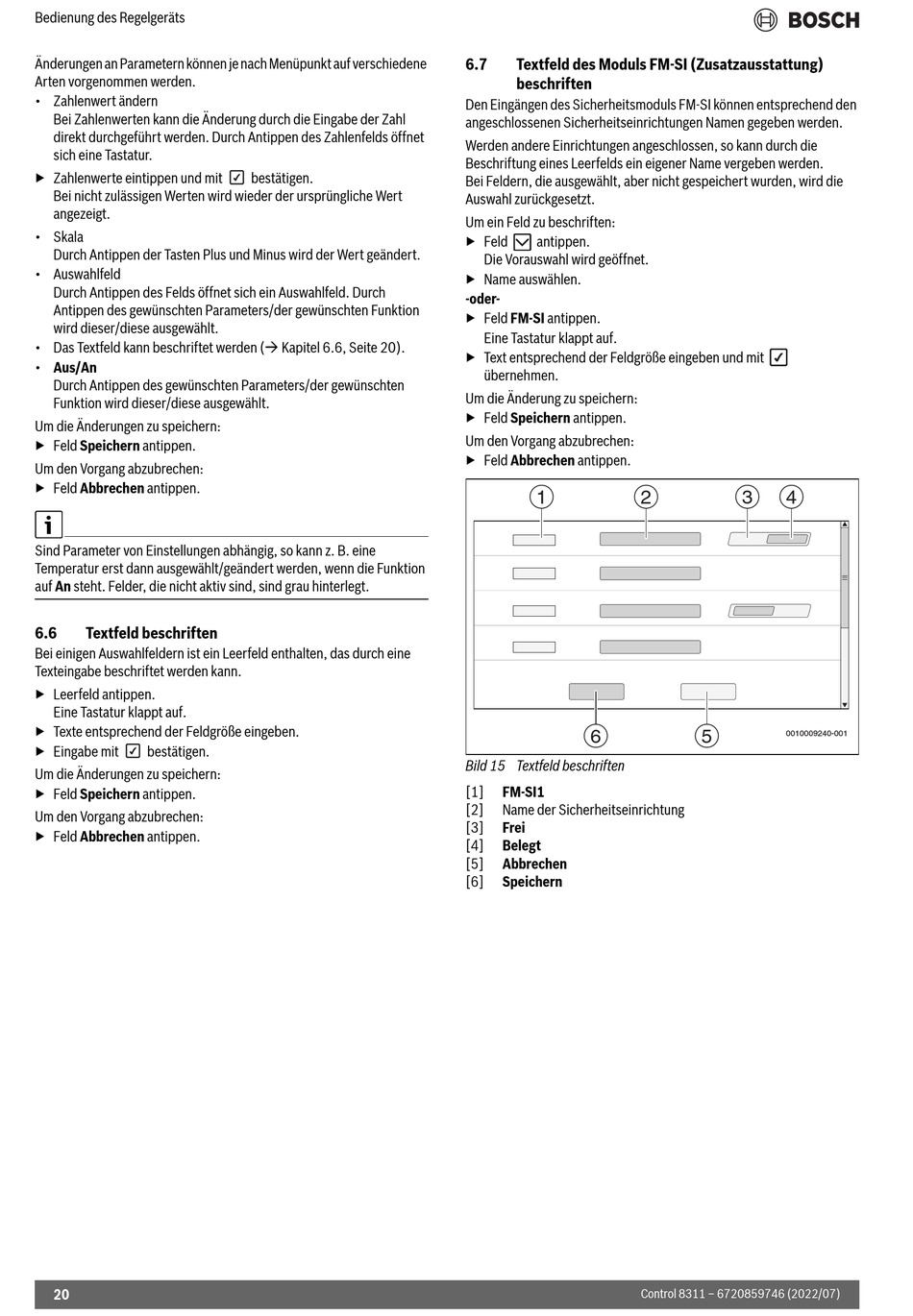

Bedienung des Regelgeräts
Änderungen an Parametern können je nach Menüpunkt auf verschiedene
Arten vorgenommen werden.
• Zahlenwert ändern
Bei Zahlenwerten kann die Änderung durch die Eingabe der Zahl
direkt durchgeführt werden. Durch Antippen des Zahlenfelds öffnet
sich eine Tastatur.
▶ Zahlenwerte eintippen und mit
Bei nicht zulässigen Werten wird wieder der ursprüngliche Wert
angezeigt.
• Skala
Durch Antippen der Tasten Plus und Minus wird der Wert geändert.
• Auswahlfeld
Durch Antippen des Felds öffnet sich ein Auswahlfeld. Durch
Antippen des gewünschten Parameters/der gewünschten Funktion
wird dieser/diese ausgewählt.
• Das Textfeld kann beschriftet werden ( Kapitel 6.6, Seite 20).
• Aus/An
Durch Antippen des gewünschten Parameters/der gewünschten
Funktion wird dieser/diese ausgewählt.
Um die Änderungen zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
Sind Parameter von Einstellungen abhängig, so kann z. B. eine
Temperatur erst dann ausgewählt/geändert werden, wenn die Funktion
auf An steht. Felder, die nicht aktiv sind, sind grau hinterlegt.
6.6
Textfeld beschriften
Bei einigen Auswahlfeldern ist ein Leerfeld enthalten, das durch eine
Texteingabe beschriftet werden kann.
▶ Leerfeld antippen.
Eine Tastatur klappt auf.
▶ Texte entsprechend der Feldgröße eingeben.
▶ Eingabe mit
bestätigen.
Um die Änderungen zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
20
bestätigen.
6.7
Textfeld des Moduls FM-SI (Zusatzausstattung)
beschriften
Den Eingängen des Sicherheitsmoduls FM-SI können entsprechend den
angeschlossenen Sicherheitseinrichtungen Namen gegeben werden.
Werden andere Einrichtungen angeschlossen, so kann durch die
Beschriftung eines Leerfelds ein eigener Name vergeben werden.
Bei Feldern, die ausgewählt, aber nicht gespeichert wurden, wird die
Auswahl zurückgesetzt.
Um ein Feld zu beschriften:
▶ Feld
antippen.
Die Vorauswahl wird geöffnet.
▶ Name auswählen.
-oder-
▶ Feld FM-SI antippen.
Eine Tastatur klappt auf.
▶ Text entsprechend der Feldgröße eingeben und mit
übernehmen.
Um die Änderung zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
1
6
Bild 15 Textfeld beschriften
[1]
FM-SI1
[2]
Name der Sicherheitseinrichtung
[3]
Frei
[4]
Belegt
[5]
Abbrechen
[6]
Speichern
2
3
4
5
0010009240-001
Control 8311 – 6720859746 (2022/07)
