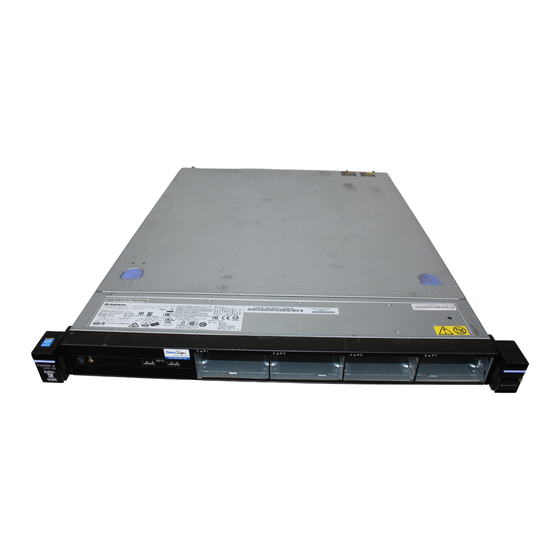

System x3250 M5
Typ 5458
Installations- und Servicehandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBM 5458

Inhaltszusammenfassung für IBM 5458

  • Seite 1 System x3250 M5 Typ 5458 Installations- und Servicehandbuch...
  • Seite 3 System x3250 M5 Typ 5458 Installations- und Servicehandbuch...
  • Seite 4 Veröffentlichung im Originaltext übernommen. Möglicherweise sind nicht alle in dieser Übersetzung aufgeführten Produkte in Deutschland angekündigt und ver- fügbar; vor Entscheidungen empfiehlt sich der Kontakt mit der zuständigen IBM Geschäftsstelle. Änderung des Textes bleibt vorbehalten.

  • Seite 5: Inhaltsverzeichnis

    Kapitel 1. Der IBM System x3250 M5 Typ werke . . 55 5458-Server ... . . 1 Hot-Swap-Festplattenlaufwerk installieren . . 56 IBM CD mit der Dokumentation zu System x .
  • Seite 6 . 175 Kapitel 4. Fehlerbehebung ..127 Kapitel 5. Teileliste, IBM System x3250 M5 Typ 5458 ... . 177 Erste Schritte . 127 Fehlerdiagnose .
  • Seite 7 Adapter entfernen . . 222 Mikroprozessor und Kühlkörper entfernen Adapter wieder anbringen . . 223 Mikroprozessor und Kühlkörper ersetzen . . 290 IBM ServeRAID-SAS/SATA-Controller entfer- 240-VA-Sicherheitsabdeckung entfernen . 294 nen . . 225 240-VA-Sicherheitsabdeckung wieder anbrin- IBM ServeRAID-SAS/SATA-Controller erset- gen .
  • Seite 8 Industry Canada Class A emission compliance Index ....637 statement. . 631 Avis de conformité à la réglementation d'Industrie Canada . 631 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 9: Sicherheit

    Sicherheit Before installing this product, read the Safety Information. Antes de instalar este produto, leia as Informações de Segurança. Læs sikkerhedsforskrifterne, før du installerer dette produkt. Lees voordat u dit product installeert eerst de veiligheidsvoorschriften. Ennen kuin asennat tämän tuotteen, lue turvaohjeet kohdasta Safety Information. Avant d'installer ce produit, lisez les consignes de sécurité.
  • Seite 10 Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. Antes de instalar este producto, lea la información de seguridad. Läs säkerhetsinformationen innan du installerar den här produkten. viii System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 11: Richtlinien Für Qualifizierte Kundendiensttechniker

    Das Netzkabel darf nicht beschädigt oder durchgescheuert sein. 4. Entfernen Sie die Abdeckung. 5. Überprüfen Sie das Produkt auf Änderungen hin, die nicht durch IBM vorge- nommen wurden. Bewerten Sie die Gefahren, die möglicherweise mit den Än- derungen, die nicht durch IBM vorgenommen wurden, verbunden sind.

  • Seite 12: Richtlinien Für Die Wartung Elektrischer Bauteile

    Gehen Sie beim Messen hoher Spannungen sehr vorsichtig vor. v Damit die ordnungsgemäße Erdung von Komponenten, wie z. B. Netzteilen, Pumpen, Gebläsen, Lüftern und Motorgeneratoren, sichergestellt ist, warten Sie diese Komponenten nicht außerhalb der normalen Betriebsstandorte. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 13: Sicherheitshinweise

    v Verhalten Sie sich wie folgt bei einem durch elektrischen Strom verursachten Un- fall: Handeln Sie überlegt; unterbrechen Sie die Stromversorgung zu dem Unfall- bereich; und fordern Sie andere Personen auf, ärztliche Hilfe zu holen. Sicherheitshinweise Der folgende Abschnitt enthält Informationen zu Hinweisen vom Typ "Vorsicht" und "Gefahr", die in dieser Dokumentation verwendet werden.
  • Seite 14 3. Ziehen Sie die Signalkabel von den An- schlüsse an. schlüssen ab. 4. Schließen Sie die Netzkabel an die Steck- 4. Alle Kabel von den Einheiten lösen. dosen an. 5. Das Gerät einschalten. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 15 Hinweis 2 Vorsicht: Eine verbrauchte Lithiumbatterie nur durch eine Batterie mit der IBM Teilenum- mer 33F8354 oder eine gleichwertige, vom Hersteller empfohlene Batterie erset- zen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handhabung oder...
  • Seite 16 Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzka- beln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 17 Hinweis 6 Vorsicht: Wenn Sie eine Zugentlastungsklemme an dem Ende des Netzkabels anbringen, das mit der Einheit verbunden ist, müssen Sie das andere Ende des Netzkabels an eine leicht zugängliche Stromquelle anschließen. Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden.

  • Seite 18: Sicherheitsinformationen Zu Gehäuserahmen, Hinweis

    Immer die Ausgleichsunterlagen des Gehäuseschranks absenken. v Immer Stabilisatoren am Gehäuseschrank anbringen. v Server und optionale Einheiten immer von unten nach oben im Gehäuse- schrank installieren. v Immer die schwersten Einheiten unten im Gehäuseschrank installieren. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 19: Kapitel 1. Der Ibm System X3250 M5 Typ 5458-Server

    Sie unter http://www.ibm.com/systems/x. Unter der Adresse http:// www.ibm.com/supportportal können Sie eine personalisierte Unterstützungsseite anlegen, indem Sie die IBM Produkte angeben, die für Sie von Interesse sind. Über diese personalisierte Seite können Sie wöchentliche E-Mail-Benachrichtigungen zu neuen technischen Dokumenten abonnieren, nach Informationen und Downloads suchen und auf verschiedene Verwaltungsservices zugreifen.
  • Seite 20 Wenn Firmware- oder Dokumentationsaktualisierungen verfügbar sind, können Sie diese von der IBM Website herunterladen. Der Server verfügt möglicherweise über Funktionen, die in der Dokumentation zum Server noch nicht beschrieben sind. Die Dokumentation kann gelegentlich mit Informationen zu solchen Funktionen aktualisiert werden.
  • Seite 21 Kennungs- etikett Abbildung 3. Kennungsetikett an der Vorderseite des Servers Sie können die IBM CD ServerGuide Setup and Installation herunterladen, die Ihnen nützliche Hinweise für das Konfigurieren der Hardware, das Installieren der Ein- heitentreiber und das Installieren des Betriebssystems liefert.

  • Seite 22: Ibm Cd Mit Der Dokumentation Zu System X

    Die Hardware- und Softwarevoraussetzungen der IBM CD mit der Dokumentation zu System x. Für die Ausführung der IBM CD mit der Dokumentation zu System x müssen fol- gende Mindestvoraussetzungen an Hardware und Software erfüllt werden: v Microsoft Windows oder Red Hat Linux...

  • Seite 23: Referenzliteratur

    Benutzer sowie Informationen für Kundendiensttechniker. Zudem wird folgende Dokumentation mit dem Server geliefert: v Benutzerhandbuch mit Hinweisen zum Umweltschutz Dieses Dokument ist als PDF-Datei auf der IBM Dokumentations-CD enthalten. Es enthält die landessprachlichen Versionen der Hinweise zum Umweltschutz. v IBM Lizenzvereinbarung für Maschinencode Dieses Dokument ist als PDF-Datei auf der IBM Dokumentations-CD enthalten.
  • Seite 24 Aktualisierungen mit Zusatzinformationen zur Verfügung gestellt werden, die in der Dokumentation zum Server noch nicht enthalten sind. Diese Aktualisierun- gen stehen auf der IBM Website zur Verfügung. Um zu prüfen, ob es eine aktuali- sierte Dokumentation bzw. technische Aktualisierungen gibt, rufen Sie die folgende Adresse auf: http://www.ibm.com/supportportal.

  • Seite 25: Bemerkungen Und Hinweise In Diesem Handbuch

    Bemerkungen und Hinweise in diesem Handbuch Die Hinweise vom Typ "Vorsicht" und "Gefahr" in diesem Dokument finden Sie auch in der mehrsprachigen Broschüre mit Sicherheitshinweisen auf der IBM CD mit der Dokumentation zu System x. Die einzelnen Hinweise sind nummeriert, um Ihnen das Auffinden des entsprechenden Hinweises in Ihrer Landessprache im Do- kument mit Sicherheitshinweisen zu erleichtern.

  • Seite 26: Merkmale Und Technische Daten Des Servers

    MHz und Fehlerkorrekturcode und 10 bereitstellt (Upgrade auf Netzteile für redundante Stromver- v Steckplätze: Vier DIMM-Steckplät- RAID 5 für IBM System x verfüg- sorgung ze (Dual Inline Memory Module) bar) mit Zwei-Wege-Verzahnung System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 27 Höchstgewicht: 12,3 kg, je nach 3. Der Server verfügt über keinen Konfiguration Tastatur- oder Mausanschluss. Sie können eine USB-Tastatur und eine USB-Maus an den Server an- schließen, indem Sie einen der USB-Anschlüsse verwenden. Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...

  • Seite 28: Leistungsmerkmale Ihres Servers

    Zusammenfassung des Systemereignisprotokolls (als IPMI- Ereignisprotokoll), des IMM2 (Integrated Management Module II)- Ereignisprotokolls (als ASM-Ereignisprotokoll) und der Ereignisprotokolle des Betriebssystems. Sie können das DSA-Protokoll als Datei an den IBM Support senden oder die Informationen in Firm einer Textdatei oder HTML-Datei anzei- gen.
  • Seite 29 Netzteil oder einem installierten 460-Watt-Hot-Swap-Netzteil geliefert. Der Ser- ver unterstützt maximal zwei 460-Watt-Hot-Swap-Netzteile. Zur Redundanzun- terstützung von Hot-Swap-Modellen müssen zwei Netzteile im Server installiert sein. Zwei Netzteile stellen einen durchgehenden Betrieb sicher, falls eines der Netzteile ausfällt. Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...
  • Seite 30 ESXi kann erworben werden. Bei Hypervisor handelt es sich um eine Vir- tualisierungssoftware, mit der mehrere Betriebssysteme gleichzeitig auf einem Hostsystem ausgeführt werden können. Weitere Informationen finden Sie im Ab- schnitt„Integrierten Hypervisor verwenden” auf Seite 114. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 31: Zuverlässigkeit, Verfügbarkeit Und Wartungsfreundlichkeit

    Servers, und der einfachen Fehlerdiagnose und -behebung. Ihr Server verfügt über folgende RAS-Funktionen (für Zuverlässigkeit, Verfügbar- keit und Wartungsfreundlichkeit): v Drei Jahre Gewährleistung auf Teile und Serviceleistungen (Maschine Typ 5458) v Vom IMM2 (Integrated Management Module II) gesteuerte Umschaltung auf Si- cherungs-BIOS (Basic Input/Output System) v Eingebaute Überwachung für Lüfter, Netzstrom, Temperatur, Spannung und...

  • Seite 32: Ibm Systems Director

    IBM Systems Director Bei IBM Systems Director handelt es sich um eine Basis zur Plattformverwaltung, die die Verwaltung Ihrer physischen und virtuellen Systeme optimiert und mehrere Betriebssysteme und Virtualisierungstechnologien auf x86-Plattformen von IBM und von anderen Herstellern unterstützt. Über eine einzige Benutzerschnittstelle bietet IBM Systems Director konsistente An-...

  • Seite 33: Steuerelemente, Anzeigen Und Stromversorgung Des Servers

    Vorderseite des 3,5-Zoll-Simple-Swap-Festplattenlaufwerkmodells dargestellt. Bedienerinformationsanzeige Entriegelungshebel Entriegelungshebel USB-Anschluss 1 USB-Anschluss 2 für Gehäuserahmen für Gehäuserahmen Laufwerkposition 0 Laufwerkposition 1 Laufwerkposition 2 Laufwerkposition 3 Abbildung 5. Vorderansicht des Servers mit 3,5-Zoll-Simple-Swap-Festplattenlaufwerk Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...
  • Seite 34 1 position 3 position 5 position 7 optischen Laufwerks Entnahmetaste Statusanzeige des Festplattenlaufwerks (gelb) des optionalen Betriebsanzeige des Festplattenlaufwerks (grün) optischen Laufwerks Abbildung 8. Vorderansicht des 2,5-Zoll-Hot-Swap-Festplattenlaufwerkservers mit acht Festplattenlaufwerken System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 35 Bedienerinformationsanzeige: Diese Anzeige enthält Steuerelemente und Anzeigen, die Informationen zum Ser- verstatus liefern. Informationen zu den Steuerelementen und Anzeigen der Be- dienerinformationsanzeige finden Sie im Abschnitt „Bedienerinformationsanzeige” auf Seite 18. Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...

  • Seite 36: Bedienerinformationsanzeige

    Mit dieser blauen Anzeige können Sie den Server ausfindig machen, wenn die- ser sich an einem Standort mit anderen Servern befindet. Diese Anzeige wird auch als Erkennungstaste verwendet. Mithilfe von IBM Systems Director können Sie diese Anzeige über Fernzugriff aktivieren. Diese Anzeige wird vom IMM2 gesteuert.

  • Seite 37: Rückansicht

    (grün) (grün) Abbildung 12. Anzeigen an der Rückseite des Modells mit fixiertem Netzteil In der folgenden Abbildung sind die Anzeigen und Anschlüsse an der Rückseite des Modells mit redundantem Netzteil dargestellt. Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...
  • Seite 38 Fehleranzeige für Netzteil: Wenn diese gelbe Anzeige leuchtet, ist das Netzteil ausgefallen. v Netzkabelanschluss: Schließen Sie das Netzkabel an diesen Anschluss an. v Bildschirmanschluss: Schließen Sie einen Bildschirm an diesen Anschluss an. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 39: Stromversorgungsmerkmale Des Servers

    Interrupt (NMI) zu erzwingen. Mithilfe dieses Schalters kön- nen Sie eine Systemabsturzanzeige für den Server speichern und einen Haupt- speicherauszug erstellen. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Kundendienst entsprechend angewiesen werden.) Möglicherweise müssen Sie ei- nen Stift oder eine auseinander gebogene Büroklammer verwenden, um den...

  • Seite 40: Server Einschalten

    Stromversorgung zu trennen, müssen Sie alle Netzkabel abziehen. Bei manchen Betriebssystemen ist ein ordnungsgemäßes Herunterfahren erforder- lich, damit Sie den Server ausschalten können. Informationen zum Herunterfahren des Betriebssystems finden Sie in der Dokumentation zum Betriebssystem. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 41 Stromquelle getrennt werden, bevor Sie die PCI-Express-Baugruppe ent- fernen. Andernfalls funktioniert die Funktion "Wake on LAN" möglicherweise nicht. v Das IMM2 (Integrated Management Module II) kann den Server als automati- sche Antwort auf einen kritischen Systemausfall ausschalten. Kapitel 1. Der IBM System x3250 M5 Typ 5458-Server...
  • Seite 42 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 43: Kapitel 2. Zusatzeinrichtungen Installieren

    Aktualisieren von Firmware und Einheitentreibern und zum Abschließen der Installation müssen IBM Business Partner auch die Schritte im Abschnitt „Anweisungen für IBM Business Partner” auf Seite 26 aus- führen. Wichtig: Beachten Sie die folgenden Vorkehrungen, um sicherzustellen, dass die von Ihnen installierten Einheiten ordnungsgemäß...

  • Seite 44: Anweisungen Für Ibm Business Partner

    Einheiten reibungslos funktioniert. 3. Speichern Sie das DSA-Protokoll als Datei und senden Sie diese an IBM. Infor- mationen zum Übertragen von Daten und Protokollen finden Sie im Abschnitt „DSA-Daten an IBM senden”.

  • Seite 45: Serverkomponenten

    Serverkomponenten In der folgenden Abbildung sind die wichtigsten Komponenten im Server darge- stellt. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab. PCI-Adapterkarten- baugruppe Abdeckung Systemplatine Adapter RAID-Batteriefach Luftführung Lüfter Speicher E/A-Baugruppe an der Vorderseite Abdeckblende für 3,5-Zoll-Simple-Swap- Kühlkörper Festplattenlaufwerk...

  • Seite 46: Interne Systemplatinenanschlüsse

    Anschluss für Bediener- informationsanzeige Lüfter- anschluss 5 Lüfter- SATA- SATA- SATA- Lüfter- Lüfter- Lüfter- anschluss 1 Anschluss 3 Anschluss 1 anschluss 2 anschluss 3 anschluss 4 Abbildung 16. Interne Anschlüsse auf der Systemplatine System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 47: Externe Systemplatinenanschlüsse

    Externe Systemplatinenanschlüsse In der folgenden Abbildung sind die externen Anschlüsse auf der Systemplatine dargestellt. Ethernet-Anschluss 4/ USB-Anschlüsse 3 und 4 Ethernet-Anschluss 3/ USB-Anschlüsse 1 und 2 Serieller Bildschirm- Ethernet- Ethernet- NMI- Anschluss anschluss Anschluss 1 Anschluss 2 Schalter (COM1) Abbildung 17. Externe Anschlüsse auf der Systemplatine Schalter und Brücken auf der Systemplatine In der folgenden Abbildung sind die Positionen von Schaltern, Brücken und Knöp- fen mit den zugehörigen Beschreibungen dargestellt.
  • Seite 48 1 und 2 auf die Kontaktstifte 2 und 3 setzen, wird eine andere Flash-ROM-Seite geladen. Ändern Sie die Po- sition der Brückenkontaktstifte nicht, wenn der Server eingeschaltet ist. Dies kann unvorhersehbare Fehler verursachen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 49 Büroklammer verwenden. Sie können auf diese Weise auch erzwingen, dass eine Systemabsturzanzeige für den Server gespeichert wird und ein Hauptspeicherauszug erstellt wird. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Support dazu aufgefordert werden!) Kapitel 2. Zusatzeinrichtungen installieren...

  • Seite 50: Anzeigen Auf Der Systemplatine

    Fehleranzeige Fehleranzeige für Lüfter 2 für Lüfter 3 für Lüfter 5 für Lüfter 4 Fehleranzeige Fehleranzeige Fehleranzeige für DIMM 4 für DIMM 3 für DIMM 2 Abbildung 19. Anzeigen auf der Systemplatine System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 51: Anschlüsse Auf Der Pci-Adapterkartenbaugruppe

    Anschlüsse auf der PCI-Adapterkartenbaugruppe In der folgenden Abbildung sind die Positionen der PCI-Steckplätze auf der Adap- terkartenbaugruppe dargestellt. Steckplatz 2, PCIe Gen3 x8 (8, 4, 1) Steckplatz 1, PCIe Gen3 x8 (4, 1) Abbildung 20. Anschlüsse auf der PCI-Adapterkartenbaugruppe Kapitel 2. Zusatzeinrichtungen installieren...

  • Seite 52: Installationsrichtlinien

    Installationsrichtlinien Beachten Sie die Installationsrichtlinien, um IBM System x3250 M5 Typ 5458 zu in- stallieren. Achtung: Elektrostatische Ladung, die sich bei eingeschaltetem Server gegenüber internen Serverkomponenten entlädt, kann das System zum Anhalten veranlassen, wodurch es zu Datenverlust kommen kann. Um dies zu verhindern, sollten Sie im- mer ein Antistatikarmband oder ein anderes Erdungssystem verwenden, wenn Sie eine Hot-Swap-Einheit entfernen oder installieren.

  • Seite 53: Richtlinien Zur Systemzuverlässigkeit

    – Heben Sie den Gegenstand langsam hoch. Vermeiden Sie beim Anheben des Gegenstands ruckartige Bewegungen oder Drehbewegungen. – Heben Sie den Gegenstand, indem Sie sich mit den Beinmuskeln aufrichten bzw. nach oben drücken; dadurch verringert sich die Muskelspannung im Rü- cken.

  • Seite 54: Bei Eingeschalteter Stromversorgung Im Server Arbeiten

    Ihrer Umgebung erhöhen. v Die Verwendung eines Erdungssystems wird empfohlen. Tragen Sie nach Mög- lichkeit ein Antistatikarmband. Sie sollten immer ein Antistatikarmband oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten Server arbei- ten. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 55: Abdeckung Entfernen

    v Achten Sie auf eine vorsichtige Handhabung der Einheit. Halten Sie die Einheit nur am Rand oder am Rahmen fest. v Berühren Sie keine Lötverbindungen, Kontaktstifte oder offen liegende Schaltlo- gik. v Lassen Sie die Einheit nicht dort liegen, wo sie von anderen Personen berührt und beschädigt werden kann.

  • Seite 56: Luftführung Entfernen

    1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 2. Fassen Sie die Luftführung unter der Vorder- und Rückseite oben an und zie- hen Sie sie aus dem Server heraus. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 57: Rückwandbaugruppe Für 2,5-Zoll-Simple-Swap-Festplattenlaufwerke Installieren

    Luftführung Abbildung 22. Entfernen der Luftführung Achtung: Um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzu- stellen, bringen Sie vor dem Einschalten des Servers die Luftführung wieder an. Wenn der Server ohne Luftführung betrieben wird, können Serverkomponenten beschädigt werden. Rückwandbaugruppe für 2,5-Zoll-Simple-Swap-Festplattenlaufwerke in- stallieren Verwenden Sie diese Informationen, um die Rückwandbaugruppe für 2,5-Zoll-Sim- ple-Swap-Festplattenlaufwerke zu installieren.
  • Seite 58 3. Richten Sie die Rückwandbaugruppe an den Ausrichtungssteckplätzen am Ge- häuse aus. 4. Senken Sie die Rückwandbaugruppe in den Steckplatz im Gehäuse ab, bis die vordere Lasche in die Verriegelungen am Gehäuse einrastet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 59 Abbildung 24. Installation der Rückwandbaugruppe für 2,5-Zoll-Simple-Swap- Festplattenlaufwerke 5. Installieren Sie den IBM ServeRAID-SAS/SATA-Controller (siehe Abschnitt „IBM ServeRAID-SAS/SATA-Controller installieren” auf Seite 70), bevor Sie die Kabel an die Hardware-RAID-Karte anschließen. v Wenn Sie die Rückwandbaugruppe für 2,5-Zoll-Simple-Swap-Festplattenlauf- werke für den linksseitigen Kabelanschluss auf der PCI-Adapterkartenbau- gruppe installieren (Hardware-RAID-Karte auf der linken Seite eingesetzt), schließen Sie die Kabel wie folgt an:...
  • Seite 60 Anschluss 0 Netzkabel Signalkabel Abbildung 25. 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) Bei mehr als vier 2,5-Zoll-Simple-Swap-Festplattenlaufwerken müssen Sie die Kabel wie folgt anschließen: System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 61 Anschluss 1 Netzkabel Anschluss 0 Signalkabel Netzkabel Abbildung 26. Acht Simple-Swap-Festplattenlaufwerke mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) v Wenn Sie die Rückwandbaugruppe für 2,5-Zoll-Simple-Swap-Festplattenlauf- werke mit einem rechtwinkligen Mini-SAS-Kabelanschluss für den rechtssei- tigen Kabelanschluss auf der PCI-Adapterkartenbaugruppe installieren (Hardware-RAID-Karte auf der rechten Seite eingesetzt), schließen Sie die Kabel wie folgt an: Kapitel 2.
  • Seite 62 7. Installieren Sie ggf. die PCI-Adapterkartenbaugruppe erneut (siehe Abschnitt „PCI-Adapterkartenbaugruppe wieder anbringen” auf Seite 89). Nächste Schritte Sie können jetzt weitere Zusatzeinrichtungen installieren. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 88 fort. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 63: Rückwandbaugruppe Für 3,5-Zoll-Simple-Swap-Fest- Plattenlaufwerke Installieren

    Rückwandbaugruppe für 3,5-Zoll-Simple-Swap-Festplattenlaufwerke in- stallieren Verwenden Sie diese Informationen, um die Rückwandbaugruppe für 3,5-Zoll-Sim- ple-Swap-Festplattenlaufwerke zu installieren. Vorbereitende Schritte Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien” auf Seite 34. Wenn Sie eine Zusatzeinrichtung im Server installieren, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen.
  • Seite 64 2. Entfernen Sie ggf. die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Ad- apterkartenbaugruppe entfernen” auf Seite 194). 3. Richten Sie die Laschen der Rückwandbaugruppe des Laufwerks an den Steck- plätzen an der Rückseite des Rückwandbaugruppengehäuses aus. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 65 Rückwandbaugruppe einrastet. Sicherung Entsperren Sperren Abbildung 30. Installation der Rückwandbaugruppe für 3,5-Zoll-Simple-Swap- Festplattenlaufwerke 5. Installieren Sie den IBM ServeRAID-SAS/SATA-Controller (siehe Abschnitt „IBM ServeRAID-SAS/SATA-Controller installieren” auf Seite 70), bevor Sie die Kabel an die Hardware-RAID-Karte anschließen. Kapitel 2. Zusatzeinrichtungen installieren...
  • Seite 66 Wenn Sie die Rückwandbaugruppe für 3,5-Zoll-Simple-Swap-Festplattenlauf- werke mit einem rechtwinkligen Mini-SAS-Kabelanschluss für den rechtssei- tigen Kabelanschluss auf der PCI-Adapterkartenbaugruppe installieren (Hardware-RAID-Karte auf der rechten Seite eingesetzt), schließen Sie die Kabel wie folgt an: System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 67 Signalkabel Netzkabel Abbildung 32. 3,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der rechten Seite eingesetzt) 6. Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden können. 7. Installieren Sie ggf. die PCI-Adapterkartenbaugruppe erneut (siehe Abschnitt „PCI-Adapterkartenbaugruppe wieder anbringen” auf Seite 89). Nächste Schritte Sie können jetzt weitere Zusatzeinrichtungen installieren.

  • Seite 68: Rückwandplatine Für 2,5-Zoll-Hot-Swap-Festplattenlaufwerke Installie- Ren (Aufrüstung Von 4 Auf 8 Festplattenlaufwerke)

    3. Ziehen Sie das vorhandene Konfigurationskabel von der Systemplatine und von der Rückwandplatine für Festplattenlaufwerke 0 ab und legen Sie es bei- seite. Bewahren Sie das vorhandene Kabel für die zukünftige Verwendung auf. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 69 Lasche in die Verriegelungen am Gehäuse einrastet. Ausrichtungsöffnungen Abbildung 34. Installation der Rückwandplatine zum Aufrüsten von 4 auf 8 2,5-Zoll-Hot-Swap-Festplattenlaufwerke 8. Installieren Sie den IBM ServeRAID-SAS/SATA-Controller (siehe Abschnitt „IBM ServeRAID-SAS/SATA-Controller installieren” auf Seite 70), bevor Sie die Kabel an die Hardware-RAID-Karte anschließen. Kapitel 2. Zusatzeinrichtungen installieren...
  • Seite 70 10. Installieren Sie ggf. die PCI-Adapterkartenbaugruppe erneut (siehe Abschnitt „PCI-Adapterkartenbaugruppe wieder anbringen” auf Seite 89). Nächste Schritte Sie können jetzt weitere Zusatzeinrichtungen installieren. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 88 fort. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 71: Laufwerke Installieren

    PCI-Express-Adapters für den Fall auf, dass Sie die Einheit zu einem späte- ren Zeitpunkt entfernen. v Eine vollständige Liste der unterstützten Zusatzeinrichtungen für den Server fin- den Sie unter der Adresse http://www.ibm.com/systems/info/x86servers/ serverproven/compat/us. Laufwerk-IDs Dieser Abschnitt enthält detaillierte Informationen zu den Laufwerk-IDs.

  • Seite 72: Ids Der 2,5-Zoll-Hot-Swap-Festplattenlaufwerke

    Festplattenlaufwerken IDs der 2,5-Zoll-Simple-Swap-Festplattenlaufwerke In diesem Abschnitt werden die IDs der 2,5-Zoll-Simple-Swap-Festplattenlaufwerke dargestellt. Betriebsanzeige des Festplattenlaufwerks Laufwerkposition 0 Laufwerkposition 2 Laufwerkposition 1 Laufwerkposition 3 Abbildung 38. Vorderansicht des 2,5-Zoll-Simple-Swap-Festplattenlaufwerkmodells mit vier Festplattenlaufwerken System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 73: Ids Der 3,5-Zoll-Hot-Swap-Festplattenlaufwerke

    Betriebsanzeige des Laufwerk- Laufwerk- Laufwerk- Laufwerk- Festplattenlaufwerks position 0 position 2 position 4 position 6 Laufwerk- Laufwerk- Laufwerk- Laufwerk- position 1 position 3 position 5 position 7 Abbildung 39. Vorderansicht des 2,5-Zoll-Simple-Swap-Festplattenlaufwerkmodells mit acht Festplattenlaufwerken IDs der 3,5-Zoll-Hot-Swap-Festplattenlaufwerke In diesem Abschnitt werden die IDs der 3,5-Zoll-Hot-Swap-Festplattenlaufwerke dargestellt.

  • Seite 74: Hot-Swap-Festplattenlaufwerk Installieren

    Stellen Sie sicher, dass sich der Griff der Laufwerkhalterung in geöffneter Position befindet (entsperrt). b. Richten Sie das Laufwerk an den Führungsschienen in der Position aus. Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 42. Installation des 2,5-Zoll-Hot-Swap-Festplattenlaufwerks System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 75 Rückwandplatine für 3,5-Zoll- Hot-Swap-Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 43. Installation des 3.5-Zoll-Hot-Swap-Festplattenlaufwerks c. Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in die Position hin- ein. d. Drehen Sie den Griff für die Laufwerkhalterung in die geschlossene (ge- sperrte) Position. e.

  • Seite 76: Simple-Swap-Festplattenlaufwerk Installieren

    Fassen Sie den schwarzen Griff für die Laufwerkhalterung, schieben Sie den blauen Entriegelungshebel nach rechts und richten Sie die Laufwerkbau- gruppe an den Führungsschienen in der Position aus. Rückwandbaugruppe für 2,5-Zoll-Simple-Swap- Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 44. Installation eines 2,5-Zoll-Simple-Swap-Festplattenlaufwerks System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 77: Optionales Dvd-Laufwerk Installieren

    Rückwandbaugruppe für 3,5-Zoll-Simple-Swap- Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 45. Installation eines 3,5-Zoll-Simple-Swap-Festplattenlaufwerks b. Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in die Position hin- ein. 4. Bringen Sie die Abdeckblende für die Laufwerkposition, die Sie zuvor entfernt haben, wieder an. 5.
  • Seite 78 Gerät enthält keine zu wartenden Teile. v Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Einstellungen oder Be- dienschritte kann zur Freisetzung gefährlicher Laserstrahlung führen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 79 Gefahr Einige Lasergeräte enthalten eine Laserdiode der Klasse 3A oder 3B. Fol- gendes beachten: Laserstrahlung bei geöffneter Verkleidung. Nicht in den Strahl blicken. Keine Lupen oder Spiegel verwenden. Strahlungsbereich meiden. Class 1 Laser Product Laser Klasse 1 Laser Klass 1 Luokan 1 Laserlaite Appareil A Laser de Classe 1 4.

  • Seite 80: Speichermodul Installieren

    Größe und die Geschwindigkeit dieser beiden DIMMs übereinstimmen. Sie müssen jedoch nicht dieselbe Größe und Geschwindigkeit wie die in den DIMM-Steckplätzen 2 und 4 installierten DIMMs aufweisen. v Sie können kompatible DIMMs verschiedener Hersteller in demselben DIMM- Paar verwenden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 81 v Die technischen Daten eines DDR3-DIMMs finden Sie im folgenden Format auf dem DIMM-Etikett. v gGB eRxf PC3v-wwwwwm-aa-bb-cc Dabei gilt Folgendes: – gGB steht für die Gesamtkapazität des DIMMs (z. B. 1 GB, 2 GB oder 4 GB) – eR steht für die Anzahl der Speicherbänke - 1R = mit einer Speicherbank - 2R = mit zwei Speicherbänken - 4R = mit vier Speicherbänken...

  • Seite 82: Ungepufferte Dimms (Udimms)

    In der folgenden Tabelle ist die unterstützte UDIMM-Belegung aufgelistet. Tabelle 5. Unterstützte UDIMM-Belegung pro Kanal Bestückung pro Installierte DIMM (beliebi- DIMM-Steck- DIMMs in je- DIMM-Ge- ge Kombinati- plätze pro Kanal dem Kanal DIMM-Typ schwindigkeit DDR3-ECC 1600 mit zwei ungepuffert Speicherbänken System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 83: Dimm Installieren

    Tabelle 5. Unterstützte UDIMM-Belegung pro Kanal (Forts.) Bestückung pro Installierte DIMM (beliebi- DIMM-Steck- DIMMs in je- DIMM-Ge- ge Kombinati- plätze pro Kanal dem Kanal DIMM-Typ schwindigkeit DDR3-ECC 1600 mit zwei ungepuffert Speicherbänken v In der folgenden Tabelle ist die maximale DIMM-Belegung für UDIMMs mit Speicherbänken aufgelistet.
  • Seite 84 3. Öffnen Sie die Halteklammer an beiden Enden des DIMM-Steckplatzes. Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, um das Ab- brechen der Klammern oder eine Beschädigung der DIMM-Steckplätze zu ver- meiden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 85 Ausrichtungs- steckplatz DIMM Halteklammer Ausrichtungslasche Abbildung 51. Installation eines DIMMs 4. Berühren Sie mit der antistatischen Schutzhülle, in der sich das DIMM befindet, eine unlackierte Metalloberfläche an der Außenseite des Servers. Nehmen Sie dann das DIMM aus der Schutzhülle. 5. Richten Sie das DIMM so aus, dass der Ausrichtungssteckplatz richtig an der Ausrichtungslasche ausgerichtet ist.

  • Seite 86: Adapter Installieren

    Wenn Sie eine Zusatzeinrichtung im Server installieren, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um einen Adapter zu installieren: System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 87 Vorgehensweise 1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 2. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Adapter- kartenbaugruppe entfernen” auf Seite 194). 3. Berühren Sie mit der antistatischen Schutzhülle, in der der Adapter enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend den Adapter aus der Schutzhülle.

  • Seite 88: Ibm Serveraid-Sas/Sata-Controller Installieren

    Adapter konfiguriert ist, müssen Sie möglicherweise die Platteneinheiten nach der Installation eines Adapters neu konfigurieren. Weitere Informationen zum RAID- Betrieb sowie ausführliche Anweisungen zur Verwendung des ServeRAID-Mana- gers finden Sie in der Dokumentation zu ServeRAID auf der IBM ServerRAID Sup- port-CD. IBM ServeRAID-SAS/SATA-Controller installieren Verwenden Sie diese Informationen, um einen IBM ServeRAID-SAS/SATA-Control- ler zu installieren.
  • Seite 89 Abdeckblende für Erweiterungs- steckplatz Adapter Erweiterungssteckplatz 2 Erweiterungssteckplatz 1 Abdeckblende für Erweiterungs- steckplatz Adapterkarten- baugruppe Adapter Abbildung 54. Installation des ServeRAID-SAS/SATA-Controllers 4. Berühren Sie mit der antistatischen Schutzhülle, in der der neue ServeRAID- SAS/SATA-Controller enthalten ist, eine unlackierte Fläche an der Außenseite des Servers.
  • Seite 90 Anschluss 0 Netzkabel Signalkabel Abbildung 55. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Simple-Swap-Festplattenlaufwerkmodellen (Anschluss am linken PCI-Modul) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 91 Signalkabel Netzkabel Abbildung 56. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Simple-Swap-Festplattenlaufwerkmodellen (Anschluss am rechten PCI-Modul) Kapitel 2. Zusatzeinrichtungen installieren...
  • Seite 92 Anschluss 0 Konfigurationskabel Netzkabel Mini-SAS-Kabel Abbildung 57. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Hot-Swap-Festplattenlaufwerkmodellen (Anschluss am linken PCI-Modul) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 93 Mini-SAS-Kabel Konfigurationskabel Netzkabel Abbildung 58. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Hot-Swap-Festplattenlaufwerkmodellen (Anschluss am rechten PCI-Modul) Kapitel 2. Zusatzeinrichtungen installieren...
  • Seite 94 Sie können jetzt weitere Zusatzeinrichtungen installieren. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 88 fort. Anmerkung: Beim Neustart des Servers werden Sie aufgefordert, die vorhandene RAID-Konfiguration in den neuen ServeRAID-SAS/SATA-Controller zu importie- ren. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 95: Optionales Serveraid-Sas/Sata-Controller-Speichermodul Installieren

    2. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Adapter- kartenbaugruppe entfernen” auf Seite 194). 3. Entfernen Sie ggf. den ServeRAID-Controller (siehe Abschnitt „IBM ServeRAID- SAS/SATA-Controller entfernen” auf Seite 225). 4. Berühren Sie mit der antistatischen Schutzhülle, in der die Speicherkarte enthal- ten ist, eine unlackierte Metalloberfläche am Server.

  • Seite 96: Raid-Adapterbatterie Oder Flash-Stromversorgungsmodul Installieren

    (siehe Abschnitt „IBM ServeRAID-SAS/SATA-Controller installieren” auf Seite 70). 4. Schließen Sie ein Ende des Kabels an den Anschluss an. 5. Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden können. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 97 Kabel für Batterie/ Flash-Strom- versorgungsmodul Abbildung 61. Kabelanschluss ab RAID-Adapterbatterie oder Flash-Stromversorgungsmodul Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System- platine verhindert. 6. Entfernen Sie alle Kabel, die über der Halterung verlaufen oder diese blockie- ren, bevor Sie die Halterung öffnen.

  • Seite 98: Integrierte Usb-Hypervisor-Flash-Einheit Installieren

    Abschnitt „Installationsrichtlinien” auf Seite 34. Wenn Sie eine Serverkomponente im Server ersetzen, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 99 Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um eine Hypervisor-Flash-Einheit zu installieren: Vorgehensweise 1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 2. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Adapter- kartenbaugruppe entfernen” auf Seite 194). 3.

  • Seite 100: Hot-Swap-Netzteil Installieren

    Hot-Swap-Netzteil installieren, wenn noch keines in Ihrem Modell instal- liert ist. v Stellen Sie sicher, dass die Einheiten, die Sie installieren möchten, unterstützt werden. Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter http://www.ibm.com/systems/info/x86servers/serverproven/ compat/us. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 101 Hinweis 5 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzka- beln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
  • Seite 102 Server eingeschaltet ist, stellen Sie sicher, dass zudem die Betriebsanzeige für Gleichstrom am Netzteil leuchtet. Nächste Schritte Sie können jetzt weitere Zusatzeinrichtungen installieren. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen” auf Seite 88 fort. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 103: Erweiterungssatz Für Die Betriebstemperatur Installieren

    Erweiterungssatz für die Betriebstemperatur installieren Verwenden Sie diese Informationen, um den Erweiterungssatz für die Betriebstempera- tur im Server zu installieren. Vorbereitende Schritte Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien” auf Seite 34. Wenn Sie eine Zusatzeinrichtung im Server installieren, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen.
  • Seite 104 Kabel für Wärmesensor Abbildung 67. Erweiterungssatz für die Betriebstemperatur für 2,5-Zoll- Festplattenlaufwerkmodelle System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 105 Kabel für Wärmesensor Abbildung 68. Erweiterungssatz für die Betriebstemperatur für 3,5-Zoll- Festplattenlaufwerkmodelle Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System- platine verhindert. 5. Verlegen Sie das Kabel durch die Kabelhalter und schieben Sie den Erweite- rungssatz für die Betriebstemperatur in den Anschluss auf dem Gehäuse des Fest- plattenlaufwerks, bis der Erweiterungssatz für die Betriebstemperatur mit einem deutlich hörbaren Klicken einrastet.

  • Seite 106: Installation Abschließen

    7. Starten Sie den Server. Stellen Sie sicher, dass der Server ordnungsgemäß startet und die neu installierten Einheiten erkennt und keine Fehleranzeigen leuchten. 8. (Nur für IBM Business Partner) Führen Sie die zusätzlichen Schritte im Ab- schnitt „Anweisungen für IBM Business Partner” auf Seite 26 aus.

  • Seite 107: Pci-Adapterkartenbaugruppe Wieder Anbringen

    Gehen Sie wie folgt vor, um die PCI-Adapterkartenbaugruppe wieder anzubringen: Vorgehensweise 1. Installieren Sie den Adapter in der PCI-Adapterkartenbaugruppe (siehe Ab- schnitt „Adapter wieder anbringen” auf Seite 223 oder „IBM ServeRAID-SAS/ SATA-Controller ersetzen” auf Seite 226). 2. Schließen Sie alle Adapterkabel wieder an, die Sie beim Entfernen der PCI-Ad- apterkartenbaugruppe abgezogen haben.

  • Seite 108: Luftführung Wieder Anbringen

    Senken Sie dann die Luftführung in den Server ab. Drücken Sie die Luft- führung nach unten, bis sie sicher in ihrer Position sitzt. Luftführung Luftführungsstift Bohrung für Luftführungsstift Abbildung 71. Installation der Luftführung System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 109: Abdeckung Wieder Anbringen

    2. Installieren Sie die Abdeckung erneut (siehe Abschnitt „Abdeckung wieder an- bringen”). Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3.

  • Seite 110: Kabel Anschließen

    Laufwerks Festplattenlaufwerks (grün) Abbildung 74. Ein-/Ausgabeanschlüsse an der Vorderseite des Servermodells mit 2,5-Zoll-Festplattenlaufwerk In der folgenden Abbildung sind die Positionen der Eingangs- und Ausgangsan- schlüsse an der Rückseite des Servers dargestellt. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 111 Ethernet 4 Ethernet 3 PCI-Steckplatz 1 PCI-Steckplatz 2 Netzkabel- Serieller anschluss Anschluss Bildschirm- Ethernet 2 Ethernet 1/gemeinsam anschluss genutztes Systemmanagement NMI-Schalter USB-Anschlüsse 1-2 USB-Anschlüsse 3-4 Abbildung 75. Ein-/Ausgabeanschlüsse an der Rückseite des Servermodells mit fixiertem Netzteil Ethernet 3 Ethernet 4 PCI-Steckplatz 1 PCI-Steckplatz 2 Netzkabel- Serieller...

  • Seite 112: Serverkonfiguration Aktualisieren

    Sie Informationen zur Neukonfi- guration der Platteneinheiten in der Dokumentation zum RAID-Adapter. Informationen zum Konfigurieren des Ethernet-Controllers finden Sie im Abschnitt „Ethernet-Controller konfigurieren” auf Seite 115. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 113: Kapitel 3. Informationen Und Anweisungen Zur Konfiguration

    Releasedatum, das aktueller ist als das Releasedatum von UpdateXpress Sys- tem Pack oder von UpdateXpress-Image, separat installieren. Die Firmware des Servers wird in regelmäßigen Abständen aktualisiert und kann von der IBM Website heruntergeladen werden. Rufen Sie die Adresse http:// www.ibm.com/support/fixcentral auf, um sich über die aktuellen Firmwareversio-...

  • Seite 114: Server Konfigurieren

    "ServerGuide Setup and Installation" verwenden” auf Seite 99. v IMM2 (Integrated Management Module II) Verwenden Sie das integrierte Managementmodul II (IMM2) zur Konfiguration, zur Aktualisierung der Firmware und der SDR/FRU-Daten (SDR/FRU - Sensor System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 115 Data Record/Field Replaceable Unit) und zur Verwaltung eines Netzes über Fernzugriff. Informationen zur Verwendung des IMM2 finden Sie im Abschnitt „Das integrierte Managementmodul II (IMM2) verwenden” auf Seite 110 und im Benutzerhandbuch zum integrierten Managementmodul II unter http://www.ibm- .com/support/entry/portal/docdisplay?lndocid=migr-5086346. v Integrierter VMware ESXi-Hypervisor Eine optionale USB-Flash-Einheit mit der integrierten Hypervisor-Software VM- ware ESXi kann erworben werden.
  • Seite 116 UEFI-Einstellungen über die Befehlszeile zu ändern, ohne das System für den Zugriff auf das Konfigurationsdienstprogramm erneut starten zu müssen. Weitere Informationen zur Verwendung dieses Programms finden Sie im Abschnitt „IBM Advanced Settings Utility” auf Seite 117. v RAID-Platteneinheiten konfigurieren Weitere Informationen zum Konfigurieren von RAID-Platteneinheiten finden Sie im Abschnitt „RAID-Platteneinheiten konfigurieren”...

  • Seite 117: Cd "Serverguide Setup And Installation" Verwenden

    Betriebssystemen, indem es aktualisierte Einheitentreiber bereitstellt und diese in manchen Fällen sogar automatisch installiert. Sie können ein kostenloses Image der CD ServerGuide Setup and Installation unter http://www.ibm.com/support/entry/portal/docdisplay?lndocid=SERV-GUIDE he- runterladen. Außer der CD ServerGuide Setup and Installation benötigen Sie auch die Betriebssys- tem-CD, um das Betriebssystem installieren zu können.

  • Seite 118: Übersicht Zur Installation Und Konfiguration

    Wenn Sie die CD ServerGuide Setup and Installation verwenden, sind keine Installati- onsdisketten erforderlich. Mithilfe der CD können Sie alle unterstützten IBM Ser- vermodelle konfigurieren. Das Installationsprogramm enthält eine Reihe von Tasks, die für die Installation Ihres Servermodells erforderlich sind. Auf einem Server mit einem ServeRAID-Adapter oder einem SAS/SATA-Controller mit RAID-Funktiona- lität können Sie das SAS/SATA-RAID-Konfigurationsprogramm ausführen, um lo-...

  • Seite 119: Betriebssystem Ohne Serverguide Installieren

    Wenn Sie die Serverhardware bereits installiert haben und das Programm "Server- Guide" nicht für die Betriebssysteminstallation verwenden, können Sie die entspre- chenden Anweisungen für die Installation des Betriebssystems für den Server unter http://www.ibm.com/supportportal herunterladen. Konfigurationsdienstprogramm verwenden Befolgen Sie diese Anweisungen, um das Konfigurationsdienstprogramm zu star- ten.

  • Seite 120: Menüoptionen Des Konfigurationsdienstprogramms

    Laufwerke, die PCI-Steckplätze und Videocontroller aktivieren oder inaktivie- ren. Wenn Sie eine Einheit inaktivieren, kann diese Einheit nicht konfiguriert werden und das Betriebssystem kann diese Einheit nicht erkennen (diese Ein- stellung entspricht dem Trennen der Einheit vom System). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 121 – Power Wählen Sie diese Option aus, um die Begrenzungsfunktion für die Stromver- sorgung zur Steuerung des Stromverbrauchs, der Prozessoren und der Leis- tungsstatus anzuzeigen und zu ändern. – Operating Modes Wählen Sie diese Option aus, um das Betriebsprofil (Leistungs- und Stromver- brauchsnutzung) anzuzeigen oder zu ändern.
  • Seite 122 Wählen Sie diese Option aus, um den Status der im Blade-Server installierten Controller anzuzeigen. v Date and Time Wählen Sie diese Option aus, um das Datum und die Uhrzeit für den Server im 24-Stunden-Format (Stunde:Minute:Sekunde) einzustellen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 123 Diese Option ist nur im vollständigen Menü des Konfigurationsdienstpro- gramms verfügbar. v Start Options Wählen Sie diese Option aus, um die Startoptionen, wie z. B. die Startreihenfol- ge, den Status der Taste für numerische Verriegelung, die PXE-Bootoption und die Bootpriorität der PCI-Einheiten, anzuzeigen oder zu ändern. Änderungen an den Startoptionen werden erst nach einem Start des Servers wirksam.
  • Seite 124 Wenn Sie die an den Einstellungen vorgenommenen Änderungen noch nicht gespeichert haben, werden Sie gefragt, ob Sie die Änderungen speichern möch- ten oder ob Sie das Programm verlassen möchten, ohne die vorgenommenen Änderungen zu speichern. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 125: Kennwörter

    Kennwörter Über die Menüoption User Security können Sie ein Startkennwort und ein Admi- nistratorkennwort festlegen, ändern und löschen. Die Menüoption User Security steht nur im vollständigen Menü des Konfigurati- onsdienstprogramms zur Verfügung. Wenn Sie nur ein Startkennwort definieren, müssen Sie dieses Startkennwort einge- ben, um den Systemstart ausführen und auf das vollständige Menü...

  • Seite 126: Boot Manager Verwenden

    4. Wählen Sie mithilfe der Aufwärts- und Abwärtspfeiltaste einen Eintrag aus dem Menü aus und drücken Sie die Eingabetaste. Ergebnisse Beim nächsten Start des Servers wird wieder die Startreihenfolge ausgeführt, die im Konfigurationsdienstprogramm festgelegt ist. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 127: Sicherung Der Server-Firmware Starten

    Weitere Informationen zum Installationsprogramm "UpdateXpress System Pack" finden Sie im ToolsCenter zu System x und BladeCenter unter der Adresse http:// publib.boulder.ibm.com/infocenter/toolsctr/v1r0/, wenn Sie auf UpdateXpress System Pack Installer klicken. Dort können Sie das Programm auch herunterladen. Option "Power Policy" nach dem Laden der UEFI-Standard- werte auf Standardeinstellungen setzen Die Standardeinstellungen für die Option "Power Policy"...

  • Seite 128: Das Integrierte Managementmodul Ii (Imm2) Verwenden

    Einschalten erkannt wird, und das IMM2 aktiviert die entsprechende Sys- temfehleranzeige sowie die Fehleranzeige des fehlerhaften DIMMs. v Umgebungsüberwachungssystem mit Steuerung der Lüftergeschwindigkeit zur Überwachung von Temperatur, Spannung, Lüfterfehlern, Netzteildefekten und Defekten an der Netzteilrückwandplatine. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 129 Einstellungen anzeigen und ändern, den Server erneut starten, den Server identi- fizieren und weitere Managementfunktionen durchführen. Jede Standard-Telnet- Clientanwendung kann auf diese SOL-Verbindung zugreifen. Weitere Informationen zum IMM2 finden Sie im Benutzerhandbuch zum integrierten Managementmodul II unter http://www.ibm.com/support/entry/portal/ docdisplay?lndocid=migr-5086346. Kapitel 3. Informationen und Anweisungen zur Konfiguration...

  • Seite 130: Remote-Presence-Funktion Und Funktion Zur Speicherung Der Systemabsturzanzeige Verwenden

    5=0101, C=1100, wodurch sich 01011100 F3 FC FF FE 5E AA D0 ergibt). 6. Kehren Sie das siebte Binärzeichen von links um (0 in 1 oder 1 in 0). Hierdurch ergibt sich 01011110 F3 FF FE 5E AA D0. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 131: Ip-Adresse Für Imm2 Anfordern

    7. Wandeln Sie das Binärzeichen wieder in Hexadezimalzeichen um (zum Beispiel 5E F3FCFFFE5EAAD0). IP-Adresse für IMM2 anfordern Verwenden Sie diese Informationen, um die IP-Adresse für das IMM2 anzufordern. Informationen zu diesem Vorgang Sie benötigen die IP-Adresse oder den Hostnamen des IMM2, um auf die Web- schnittstelle zuzugreifen und die Remote-Presence-Funktion zu verwenden.

  • Seite 132: Integrierten Hypervisor Verwenden

    ändert sich der Status der grafischen IMM2-Benut- zeroberfläche in „OS booted”. Integrierten Hypervisor verwenden Die integrierte VMware ESXi-Hypervisor-Software ist auf der optionalen IBM USB- Flash-Einheit mit integriertem Hypervisor verfügbar. Informationen zu diesem Vorgang Die USB-Flash-Einheit kann in USB-Anschlüssen auf der Systemplatine installiert werden (Informationen zu den Positionen der Anschlüsse finden Sie im Abschnitt...

  • Seite 133: Ethernet-Controller Konfigurieren

    Setup (Konfiguration beenden) aus. Ergebnisse Wenn das Image der integrierten Hypervisor-Flash-Einheit beschädigt wird, kön- nen Sie das Image unter folgender Adresse herunterladen: http://www.ibm.com/ systems/x/os/vmware/esxi/. Weitere Informationen und Anweisungen finden Sie in der Dokumentation zu VM- ware vSphere 4.1 unter http://www.vmware.com/support/pubs/vs_pages/ vsp_pubs_esxi41_e_vc41.html oder im Installations- und Einrichtungshandbuch für...

  • Seite 134: Features On Demand-Ethernet-Software Aktivieren

    Managementmodul enthalten ist. Weitere Informati- onen und Anweisungen zum Aktivieren des Features on Demand-RAID-Software- Keys finden Sie im Benutzerhandbuch zu IBM Features on Demand. Wenn Sie das Do- kument herunterladen möchten, gehen Sie auf /http://www.ibm.com/systems/ x/fod/, melden Sie sich an und klicken auf Help (Hilfe).

  • Seite 135: Ibm Advanced Settings Utility

    IBM Advanced Settings Utility Das Programm "IBM Advanced Settings Utility" (ASU) kann anstelle des Konfigu- rationsdienstprogramms zum Ändern von UEFI-Einstellungen verwendet werden. Das ASU-Programm kann über eine Online- oder Out-of-band-Verbindung aufge- rufen werden, um UEFI-Einstellungen über die Befehlszeile zu ändern, ohne das System für den Zugriff auf das Konfigurationsdienstprogramm erneut starten zu...

  • Seite 136: Neuere Version Installieren

    Neuere Version installieren Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um eine neuere Version von IBM Systems Director zu su- chen und zu installieren: Vorgehensweise 1. Überprüfen Sie, ob eine aktualisierte Version von IBM Systems Director verfüg- bar ist: a.

  • Seite 137: Uuid (Universal Unique Identifier) Aktualisieren

    Betriebssysteme unterstützt. Vergewissern Sie sich, dass Sie die für Ihr Betriebssys- tem geeignete Version herunterladen. Sie können das Programm "ASU" von der IBM Website herunterladen. Gehen Sie wie folgt vor, um das Programm "ASU" her- unterzuladen und die UUID zu aktualisieren.
  • Seite 138 SYSTEM_PROD_DATA.SysInfoUUID <UUID-Wert> v Online-Zugriff per KCS (nicht authentifiziert und auf den Benutzer be- schränkt): Sie müssen keinen Wert für Zugriffsmethode eingeben, wenn Sie diese Zu- griffsmethode verwenden. Beispiel: asu set SYSTEM_PROD_DATA.SysInfoUUID <UUID-Wert> System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 139 IPMI-Treiber standardmäßig installiert. Die entsprechende Zuord- nungsebene wird von "ASU" bereitgestellt. Weitere Informationen finden Sie im Advanced Settings Utility Users Guide. Sie können von der IBM Website aus auf das Benutzerhandbuch für ASU zugreifen. Anmerkung: Die Informationen auf der IBM Website werden in regelmäßi- gen Abständen aktualisiert.

  • Seite 140: Dmi/Smbios-Daten Aktualisieren

    "ASU" handelt es sich um ein Online-Tool, das verschiedene Betriebssyste- me unterstützt. Vergewissern Sie sich, dass Sie die für Ihr Betriebssystem geeignete Version herunterladen. Sie können das Programm "ASU" von der IBM Website her- unterladen. Gehen Sie wie folgt vor, um das Programm "ASU" herunterzuladen und die DMI zu aktualisieren.
  • Seite 141 v Bei Linux-basierten Betriebssystemen: – cdc_interface.sh 4. Nachdem Sie "ASU" installiert haben, geben Sie die folgenden Befehle ein, um die DMI festzulegen: asu set SYSTEM_PROD_DATA.SysInfoProdName <Maschinentyp_Modell> [Zugriffsmethode] asu set SYSTEM_PROD_DATA.SysInfoSerialNum <Seriennummer> [Zugriffsmethode] asu set SYSTEM_PROD_DATA.SysEncloseAssetTag <Systemkennnummer> [Zugriffsmethode] Hierbei gilt Folgendes: <Maschinentyp_Modell>...
  • Seite 142 "ASU" bereitgestellt. Gehen Sie wie folgt vor, um das Benutzerhandbuch Advanced Settings Utility Users Guide herunterzuladen: Anmerkung: Die Informationen auf der IBM Website werden in regelmäßi- gen Abständen aktualisiert. Die notwendige Vorgehensweise kann leicht von der in diesem Dokument beschriebenen Vorgehensweise abweichen.
  • Seite 143 Website "ToolsCenter" verfügbaren Anwendungen erstellen. Rufen Sie dazu die Website http://www.ibm.com/support/entry/portal/ docdisplay?lndocid=TOOL-CENTER auf. Blättern Sie auf der Seite IBM ToolsCenter nach unten, um die verfügbaren Tools anzuzeigen. 5. Starten Sie den Server erneut. Kapitel 3. Informationen und Anweisungen zur Konfiguration...
  • Seite 144 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 145: Kapitel 4. Fehlerbehebung

    Fehlercodes. Auch in der Dokumentation zum Betriebssystem und zur Software sind Fehlerbehebungsinformationen enthalten. Fehlerdiagnose Bevor Sie sich an IBM oder einen autorisierten Warranty Service Provider wenden, befolgen Sie diese Prozeduren in der aufgeführten Reihenfolge, um einen Fehler am Server zu diagnostizieren.
  • Seite 146 Führen Sie DSA (^Dynamic System Analysis) aus, um Informationen zur Hard- ware, Firmware und Software und zum Betriebssystem zu sammeln. Halten Sie diese Informationen bereit, wenn Sie sich an IBM oder einen autorisierten Warranty Service Provider wenden. Anweisungen zum Ausführen von DSA fin- den Sie im Installations- und Benutzerhandbuch zu Dynamic System Analysis.
  • Seite 147 Zu vielen Einheiten, wie z. B. RAID- und Netzadaptern, stehen Informationen zur Fehlerbestimmung zur Verfügung. Bei Problemen mit Betriebssystemen und IBM Software oder IBM Einheiten ru- fen Sie die folgende Adresse auf: http://www.ibm.com/supportportal. 7. Überprüfen, ob Fehlerbehebungsprozeduren und RETAIN-Tipps verfügbar sind.

  • Seite 148: Nicht Dokumentierte Fehler

    Nicht dokumentierte Fehler Wenn der Fehler nach Abschluss der Diagnoseprozedur weiterhin auftritt, handelt es sich möglicherweise um einen Fehler, der IBM noch nicht bekannt ist. Wenn Sie sich vergewissert haben, dass der gesamte Code auf dem neuesten Stand ist, die gesamte Hardware und Software ordnungsgemäß...

  • Seite 149: Prüfprozedur Durchführen

    aufgetreten. Informationen zum Eingrenzen von Mikroprozessorfehlern finden Sie im Abschnitt „Mikroprozessorfehler” auf Seite 160. v Bevor Sie DSA ausführen, müssen Sie feststellen, ob der fehlerhafte Server zu ei- nem Cluster mit gemeinsam genutzten Festplattenlaufwerken gehört. (Dabei ver- wenden zwei oder mehr Server gemeinsam externe Speichereinheiten.) In einem solchen Fall können Sie alle Diagnoseprogramme ausführen, außer den Program- men, die die Speichereinheit (ein Festplattenlaufwerk in der Speichereinheit) oder den an die Speichereinheit angeschlossenen Speicheradapter testen.

  • Seite 150: Diagnosetools

    Systemabsturzanzeige in einem einzigen Chip. Das IMM2 bietet erwei- terte Funktionen zur Serviceprozessorsteuerung, -überwachung und -alertausgabe. Wenn eine Umgebungsbedingung einen Schwellenwert überschrei- tet oder wenn eine Systemkomponente ausfällt, schaltet das IMM2 entsprechen- System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 151 Ereignisprotokolls des integrierten Managementmoduls II (IMM2) (als ASM-Ereignisprotokoll) und der Ereignisprotokolle des Betriebssystems. Sie können das DSA-Protokoll als Datei an den IBM Support senden (falls vom IBM Support angefordert) oder die Informationen in Form einer Textdatei oder HTML-Datei anzeigen.
  • Seite 152 Weitere Informationen finden Sie in den Abschnitten „IBM Dynamic System Analysis” auf Seite 147 und Anhang C, „Testergebnisse für DSA-Diagnosetests”, auf Seite 525. – DSA Preboot Das DSA-Preboot-Diagnoseprogramm ist im integrierten USB-Speicher auf dem Server gespeichert. DSA Preboot erfasst und analysiert Systeminformatio- nen für die Diagnose von Serverfehlern und bietet eine Vielzahl von Diagno-...

  • Seite 153: Funktion "Light Path Diagnostics

    Funktion "Light Path Diagnostics" Die Funktion "Light Path Diagnostics" ist ein System von Anzeigen zu verschiede- nen externen und internen Serverkomponenten, die auf die fehlerhafte Komponen- te hinweisen. Wenn ein Fehler auftritt, leuchten Anzeigen am Bedienfeld, an der Bedienerinformationsanzeige und schließlich an der fehlerhaften Komponente. Durch das Betrachten der Anzeigen in einer bestimmten Reihenfolge können Sie häufig die Fehlerquelle erkennen.

  • Seite 154: Fehleranzeigen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Anzeige Beschreibung Maßnahme...
  • Seite 155 Betriebsanzeige für RTMM Überwachungssignal- anzeige für IMM 2 Systemfehler- Systempositions- anzeige Überwachungssignal- anzeige anzeige für RTMM Fehleranzeige für Systemplatine Anzeige für Bereitschafts- stromversorgung Fehleranzeige Fehleranzeige für Mikroprozessor für Steckplatz 2 Fehleranzeige für Steckplatz 1 Anzeige für Batteriefehler Fehleranzeige für Lüfter 1 Fehleranzeige für DIMM 1 Fehleranzeige...
  • Seite 156 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Anzeige Beschreibung Maßnahme...
  • Seite 157 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Anzeige Beschreibung Maßnahme...
  • Seite 158 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Anzeige Beschreibung Maßnahme...

  • Seite 159: Netzteilanzeigen

    Netzteilanzeigen In diesem Abschnitt werden die Netzteilanzeigen an der Rückseite des Servers und vorgeschlagene Maßnahmen zur Behebung der erkannten Fehler beschrieben. Die folgende Mindestkonfiguration ist erforderlich, damit der Server gestartet wer- den kann: v Ein Mikroprozessor v Ein DIMM mit 1 GB v Netzteil v Netzkabel v ServeRAID-SAS/SATA-Adapter...

  • Seite 160: Systemimpulsanzeigen

    Die folgenden Anzeigen befinden sich auf der Systemplatine und überwachen die Planung der Einschalt- und Ausschaltreihenfolge des Systems sowie den Fortschritt beim Booten (Informationen zur Position dieser Anzeigen finden Sie im Abschnitt „Anzeigen auf der Systemplatine” auf Seite 32). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 161: Ereignisprotokolle

    Tabelle 13. Systemimpulsanzeigen Anzeige Beschreibung Maßnahme RTMM-Überwachungssignal Planung der Einschalt- und 1. Wenn die Anzeige bei 1 Hz blinkt, funktio- Ausschaltreihenfolge. niert sie ordnungsgemäß und es sind keine Maßnahmen erforderlich. 2. Wenn die Anzeige nicht blinkt, ersetzen Sie die Systemplatine (nur für qualifizierte Kundendiensttechniker).

  • Seite 162: Ereignisprotokolle Über Das Konfigurations- Dienstprogramm Anzeigen

    Programm anzeigen (siehe Abschnitt „Ereignisprotokolle ohne Neustart des Servers anzeigen” auf Seite 145). Weitere Informationen zu DSA und DSA-Nach- richten finden Sie in den Abschnitten „IBM Dynamic System Analysis” auf Seite 147 und Anhang C, „Testergebnisse für DSA-Diagnosetests”, auf Seite 525.

  • Seite 163: Ereignisprotokolle Ohne Neustart Des Servers Anzeigen

    über das Betriebssystem gesteuerter zuzeigen (IPMI-Treiber erforderlich) oder eine Ausgabedatei zu generie- Netzanschluss verwendet wird). ren, die Sie an die IBM Service- und Unterstützungsfunktion senden können (mithilfe von FTP oder einer lokalen Kopie). v Zeigen Sie das Systemereignisprotokoll mithilfe von IPMItool an (IPMI- Treiber erforderlich).

  • Seite 164: Inhalt Der Ereignisprotokolle Löschen

    Sie das Administratorkennwort eingeben, um die Ereignisproto- kolle anzuzeigen. 3. Um den Inhalt des IMM2-Systemereignisprotokolls zu löschen, wählen Sie Sys- tem Event Logs > Clear System Event Log aus und drücken Sie anschließend zweimal die Eingabetaste. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 165: Post

    POST-Ereignisprotokoll gesendet. Weitere Informationen hierzu finden Sie im Ab- schnitt „Ereignisprotokolle” auf Seite 143. IBM Dynamic System Analysis Mithilfe von IBM Dynamic System Analysis (DSA) können Systeminformationen zur Unterstützung bei der Diagnose von Serverproblemen gesammelt und analy- siert werden. DSA sammelt die folgenden Informationen zum Server: v Informationen zum Laufwerkstatus v Ereignisprotokolle für ServeRAID-Controller und Serviceprozessoren...

  • Seite 166: Dsa-Versionen

    Server erneut starten müssen, um sie auszuführen. Sie wird im Flash-Spei- cher auf dem Server zur Verfügung gestellt. Alternativ können Sie mithilfe von IBM ToolsCenter Bootable Media Creator (BoMC) einen bootfähigen Datenträger erstellen, z. B. CD, DVD, ISO-Image, USB oder PXE. Weitere Details finden Sie im Benutzerhandbuch von BoMC unter http://www.ibm.com/support/entry/por-...

  • Seite 167: Dsa-Preboot-Diagnoseprogramme Ausführen

    DSA-Preboot-Diagnoseprogramme ausführen Verwenden Sie diese Informationen, um die DSA-Preboot-Diagnoseprogramme auszuführen. Informationen zu diesem Vorgang Anmerkung: Die Ausführung des DSA-Hauptspeichertests kann bis zu 30 Minuten dauern. Wenn es sich nicht um einen Speicherfehler handelt, überspringen Sie den Hauptspeichertest. Gehen Sie zum Ausführen der DSA-Preboot-Diagnoseprogramme wie folgt vor: Vorgehensweise 1.

  • Seite 168: Diagnosetextnachrichten

    Sie :x ein, um das Menü zum Ausführen von Tests zu beenden. Wählen Sie an- schließend completed tests aus, um die Ergebnisse anzuzeigen. Ergebnisse Sie können das DSA-Fehlerprotokoll auch an den IBM Support zur Diagnose der Serverfehler senden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 169: Automatisierte Serviceanforderung (Call-Home-Funktion)

    Automatisierte Serviceanforderung (Call-Home-Funktion) IBM stellt Tools zur Verfügung, mit denen nach dem Erkennen eines Fehlers auto- matisch Daten erfasst und gesendet werden oder der IBM Support kontaktiert wird. Diese Tools können dem IBM Support dabei helfen, den Prozess der Problemdiag- nose zu beschleunigen.

  • Seite 170: Allgemeine Fehler

    2. Entfernen Sie die Software oder die Einheit, die vor kurzem neu installiert wur- 3. Führen Sie IBM Dynamic System Analysis (DSA) aus, um festzustellen, ob der Server ordnungsgemäß ausgeführt wird (weitere Informationen zur Verwen- dung von DSA finden Sie im Abschnitt Anhang C, „Testergebnisse für DSA-Diagnosetests”, auf Seite 525).
  • Seite 171 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...
  • Seite 172 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...
  • Seite 173 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 174: Fehler Am Dvd-Laufwerk

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 175: Hypervisorfehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 176: Fehler An Tastatur, Maus Oder Usb-Einheiten

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 177: Speicherfehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 178: Mikroprozessorfehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 179: Bildschirmfehler

    Bildschirmfehler Einige IBM Bildschirme verfügen über eigene Tests. Wenn Sie einen Fehler am Bildschirm vermuten, lesen Sie die Anweisungen zum Testen und Einstellen des Bildschirms in der Dokumentation zum Bildschirm. Wenn Sie den Fehler nicht dia- gnostizieren können, wenden Sie sich an den Kundendienst.
  • Seite 180 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 181: Fehler Bei Netzverbindungen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 182: Fehler Bei Der Stromversorgung

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 183: Fehler An Seriellen Anschlüssen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 184: Serverguide-Fehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 185: Softwarefehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 186: Fehler An Usb-Anschlüssen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 187: Fehler Am Ethernet-Controller Beheben

    Nächste Schritte Wenn der Server mit der Mindestkonfiguration nicht startet, lesen Sie den Ab- schnitt „Netzteilanzeigen” auf Seite 141, um eine Komponente der Mindestkonfigu- ration nach der anderen zu ersetzen, bis Sie den Fehler bestimmt haben. Fehler am Ethernet-Controller beheben Verwenden Sie diese Informationen, um Fehler am Ethernet-Controller zu beheben.

  • Seite 188: Unbestimmte Fehler Beheben

    Sie den Server jedes Mal erneut einschalten und neu konfigurieren. v alle externen Einheiten v Einheit für Überspannungsschutz (auf dem Server) v Drucker, Maus und Einheiten eines anderen Herstellers (nicht von IBM) v alle Adapter v Festplattenlaufwerke Anmerkung: Die erforderliche Mindestkonfiguration zum Starten des Servers umfasst einen Mikroprozessor und ein DIMM mit 4 GB.

  • Seite 189: Tipps Zur Fehlerbestimmung

    Aufgrund der vielfältigen Hardware- und Softwarekombinationen, die möglich sind, verwenden Sie die folgenden Informationen zur Unterstützung bei der Feh- lerbestimmung. Halten Sie diese Informationen nach Möglichkeit bereit, wenn Sie Unterstützung von IBM anfordern. Die Modellnummer und die Seriennummer des Servers befinden sich an der Front- blende.

  • Seite 190: Server-Firmware Wiederherstellen (Fehler Bei Der Uefi-Aktualisierung)

    Typ und Versionsstand der Diagnoseprogramme v Einstellungen der Konfigurationsoptionen v Konfiguration der Steuerdatei des Betriebssystems Weitere Informationen zum Anfordern von Serviceleistungen von IBM finden Sie in Anhang D, „Hilfe und technische Unterstützung anfordern”, auf Seite 623. Server-Firmware wiederherstellen (Fehler bei der UEFI-Aktualisierung) Verwenden Sie diese Informationen, um die Systemfirmware wiederherzustellen.

  • Seite 191: Inband-Methode Zur Manuellen Wiederherstellung

    Inband-Methode zur manuellen Wiederherstellung Dieser Abschnitt enthält eine detaillierte Beschreibung der Inband-Methode zur manuellen Wiederherstellung. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um die Server-Firmware wiederherzustellen und den Ser- verbetrieb über die Primärgruppe wiederherzustellen: Vorgehensweise 1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit” auf Seite vii und „Installationsrichtlinien”...

  • Seite 192: Inband-Methode Zur Automatisierten Bootblock-Wiederherstellung

    20. Schließen Sie das Netzkabel und alle zuvor entfernten Kabel wieder an. 21. Starten Sie den Server erneut. Das System startet den Selbsttest beim Einschal- ten (POST). 22. Wenden Sie sich an den IBM Ansprechpartner, wenn diese Wiederherstel- lungsversuche fehlschlagen. Inband-Methode zur automatisierten Bootblock-Wiederherstel- lung Dieser Abschnitt enthält eine detaillierte Beschreibung der Inband-Methode zur au-...

  • Seite 193: Außerband-Methode

    Außerband-Methode Weitere Informationen finden Sie in der Dokumentation zum IMM2 (Benutzerhand- buch zum integrierten Managementmodul II) unter http://www.ibm.com/support/ entry/portal/docdisplay?lndocid=migr-5086346. Automatisierte Bootblock-Wiederherstellung (ABR) Verwenden Sie diese Informationen für eine automatisierte Bootblock-Wiederher- stellung (ABR). Informationen zu diesem Vorgang Wenn das integrierte Managementmodul II beim Starten des Servers Probleme an der Server-Firmware in der Primärgruppe feststellt, wechselt der Server automa-...
  • Seite 194 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 195: Kapitel 5. Teileliste, Ibm System X3250 M5 Typ 5458

    Kapitel 5. Teileliste, IBM System x3250 M5 Typ 5458 Hier finden Sie die Teileliste für IBM System x3250 M5 Typ 5458. Folgende austauschbare Komponenten sind für den Server "IBM System x3250 M5 Typ 5458" erhältlich, es sei denn, der Abschnitt „Austauschbare Serverkomponen- ten”...
  • Seite 196 Abbildung 83. Serverkomponenten Die folgende Tabelle enthält eine Aufstellung der Teilenummern für die austausch- baren Serverkomponenten. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 197 MHz, 80 W (4-Core) Mikroprozessor, Intel Xeon E3-1240v3, 3,4 GHz, 8 MB Cache, 1600 00Y8233 MHz, 80 W (4-Core) Mikroprozessor, Intel Xeon E3-1230v3, 3,3 GHz, 8 MB Cache, 1600 00Y8234 MHz, 80 W (4-Core) Kapitel 5. Teileliste, IBM System x3250 M5 Typ 5458...
  • Seite 198 Festplattenlaufwerk, 3,5-Zoll, Simple-Swap, 3 TB, 7,2 K 81Y9815 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 2 TB, 7,2 K 81Y9811 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 1 TB, 7,2 K 81Y9807 Festplattenlaufwerk, 3,5-Zoll-Simple-Swap, 500 GB, 7,2 K 81Y9803 E/A-Baugruppe an der Vorderseite 00AL324 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 199 Kabel, Mini-SAS-Anschlusskabel, vertikaler Typ für Anschluss 1 00AL342 Kabel, Konfiguration (vier Festplattenlaufwerke) 00AL343 Kabel, Konfiguration (acht Festplattenlaufwerke) 00AL344 Kabel, Netzstrom (für vier Hot-Swap-Festplattenlaufwerke) 00AL345 Kabel, SATA Slimline 81Y6774 Kabel, SAS-Signal (840 mm) 81Y7527 PCI-Adapterkarte 81Y7494 Kapitel 5. Teileliste, IBM System x3250 M5 Typ 5458...

  • Seite 200: Strukturteile

    Strukturteile Strukturteile fallen nicht unter den Freiwilligen IBM Herstellerservice. Sie können Strukturteile im Shop auf der IBM Website bestellen. Die folgenden Strukturteile können im Shop auf der IBM Website erworben wer- den. Tabelle 31. Strukturteile, Typ Typ 5458 Index Beschreibung...

  • Seite 201: Netzkabel

    Netzstecker immer in Verbindung mit einer ordnungsgemäß geerdeten Steck- dose, um eine Gefährdung durch Stromschlag zu vermeiden. In den Vereinigten Staaten und Kanada verwendete IBM Netzkabel sind von aner- kannten Testlabors (Underwriter's Laboratories (UL) in den USA und Canadian Standards Association (CSA) in Kanada) registriert und geprüft.
  • Seite 202 Mexiko, Mikronesien (Föderierte Staaten), Nicaragua, Niederländische Antillen, Pa- nama, Peru, Philippinen, Saudi-Arabien, Taiwan, Thailand, USA, Venezuela 39M507639M5512 39M5463 Taiwan 39M5087 Thailand 39M5219 Korea (Demokratische Volksrepublik), Korea (Republik) 39M5199 Japan 39M5068 Argentinien, Paraguay, Uruguay System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 203 Teilenummer des Netzkabels Verwendung in folgenden Ländern und Regionen 39M5226 Indien 39M524039M5241 Brasilien 39M5375 Kanada, Deutschland, USA 39M5378 39M5509 Kapitel 5. Teileliste, IBM System x3250 M5 Typ 5458...
  • Seite 204 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 205: Kapitel 6. Serverkomponenten Entfernen Und Ersetzen

    Dieser Vorgang fällt unter den Herstellerservice für Ihren Ser- ver. Bestimmen Sie mithilfe von Kapitel 5, „Teileliste, IBM System x3250 M5 Typ 5458”, auf Seite 177, ob es sich bei einer Komponente um ein Strukturteil, um eine CRU der Stufe 1 oder um eine CRU der Stufe 2 handelt.

  • Seite 206: Serverkomponenten Entfernen Und Ersetzen

    In diesem Abschnitt finden Sie Informationen dazu, wie Sie Strukturteile im Server entfernen und ersetzen. Für den Austausch von Strukturteilen ist der Kunde verantwortlich. Wenn IBM ein Strukturteil auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.

  • Seite 207: Abdeckung Wieder Anbringen

    Entriegelungsknopf für Abdeckung Abbildung 84. Entfernen der Abdeckung 4. Nehmen Sie die Abdeckung des Servers ab und legen Sie sie beiseite. Achtung: Um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzu- stellen, bringen Sie vor dem Einschalten des Servers die Serverabdeckung wie- der an.

  • Seite 208: Luftführung Entfernen

    1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 2. Fassen Sie die Luftführung unter der Vorder- und Rückseite oben an und zie- hen Sie sie aus dem Server heraus. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 209: Luftführung Wieder Anbringen

    Luftführung Abbildung 86. Entfernen der Luftführung Achtung: Um eine ordnungsgemäße Kühlung und Luftzirkulation sicherzu- stellen, bringen Sie vor dem Einschalten des Servers die Luftführung wieder an. Wenn der Server ohne Luftführung betrieben wird, können Serverkomponenten beschädigt werden. Luftführung wieder anbringen Verwenden Sie diese Informationen, um die Luftführung wieder anzubringen.

  • Seite 210: Frontblende Entfernen

    1. Wenn der Server in einem Gehäuserahmen installiert ist, drücken Sie die beiden Entriegelungshebel an der Vorderseite des Servers und entfernen Sie den Server aus dem Gehäuse. Achtung: Der Server muss von mindestens zwei Personen aus dem Gehäuse entfernt werden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 211: Frontblende Wieder Anbringen

    2. Entfernen Sie die Laufwerke und die Abdeckblenden für die Laufwerkpositio- nen (siehe Abschnitt „Hot-Swap-Festplattenlaufwerk entfernen” auf Seite 208 oder „Simple-Swap-Festplattenlaufwerk entfernen” auf Seite 211 oder „Optiona- les DVD-Laufwerk entfernen” auf Seite 215). 3. Entfernen Sie die Schrauben von der Frontblende. Schrauben für Frontblende Abbildung 88.

  • Seite 212: Pci-Adapterkartenbaugruppe Entfernen

    Netzkabel und alle externen Kabel abziehen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um die PCI-Adapterkartenbaugruppe zu entfernen: Vorgehensweise 1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 213 3. Ziehen Sie alle Kabel von den Adaptern in der PCI-Adapterkartenbaugruppe 4. Entfernen Sie den Adapter von der PCI-Adapterkartenbaugruppe (siehe Ab- schnitt „Adapter entfernen” auf Seite 222 oder „IBM ServeRAID-SAS/SATA- Controller entfernen” auf Seite 225). 5. Legen Sie die PCI-Adapterkartenbaugruppe auf einer ebenen, antistatischen Fläche ab.

  • Seite 214: Pci-Adapterkartenbaugruppe Wieder Anbringen

    Gehen Sie wie folgt vor, um die PCI-Adapterkartenbaugruppe wieder anzubringen: Vorgehensweise 1. Installieren Sie den Adapter in der PCI-Adapterkartenbaugruppe (siehe Ab- schnitt „Adapter wieder anbringen” auf Seite 223 oder „IBM ServeRAID-SAS/ SATA-Controller ersetzen” auf Seite 226). 2. Schließen Sie alle Adapterkabel wieder an, die Sie beim Entfernen der PCI-Ad- apterkartenbaugruppe abgezogen haben.

  • Seite 215: Halterung Für Raid-Adapterbatterie Oder Flash-Stromversorgungsmodul Entfernen

    4. Installieren Sie die Abdeckung erneut (siehe Abschnitt „Abdeckung wieder anbringen” auf Seite 91). Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3.
  • Seite 216 Heben Sie die Halterung an, um sie aus dem Systemeinbaurahmen zu entfer- nen. Nächste Schritte Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein- zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 217: Halterung Für Raid-Adapterbatterie Oder Flash-Stromversorgungsmodul Ersetzen

    Halterung für RAID-Adapterbatterie oder Flash-Stromversor- gungsmodul ersetzen Verwenden Sie diese Informationen, um die Halterung der RAID-Adapterbatterie oder des Flash-Stromversorgungsmoduls im Server zu ersetzen. Vorbereitende Schritte Anmerkung: Die Halterung für RAID-Adapterbatterien oder Flash-Stromversor- gungsmodule wird nur in den 2,5-Zoll-Modellen unterstützt. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...
  • Seite 218 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie die Peripheriegeräte und den Server ein. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 219: Crus Der Stufe 1 Entfernen Und Ersetzen

    Server entfernen und ersetzen. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn IBM eine CRU der Stufe 1 auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.

  • Seite 220: Speichermodul Installieren

    Größe und die Geschwindigkeit dieser beiden DIMMs übereinstimmen. Sie müssen jedoch nicht dieselbe Größe und Geschwindigkeit wie die in den DIMM-Steckplätzen 2 und 4 installierten DIMMs aufweisen. v Sie können kompatible DIMMs verschiedener Hersteller in demselben DIMM- Paar verwenden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 221 v Die technischen Daten eines DDR3-DIMMs finden Sie im folgenden Format auf dem DIMM-Etikett. v gGB eRxf PC3v-wwwwwm-aa-bb-cc Dabei gilt Folgendes: – gGB steht für die Gesamtkapazität des DIMMs (z. B. 1 GB, 2 GB oder 4 GB) – eR steht für die Anzahl der Speicherbänke - 1R = mit einer Speicherbank - 2R = mit zwei Speicherbänken - 4R = mit vier Speicherbänken...
  • Seite 222 Für den Server gibt es UDIMM-Zusatzeinrichtungen mit 1 GB, 2 GB, 4 GB und 8 GB (falls verfügbar). v Der Server unterstützt bis zu zwei UDIMMs mit einer oder zwei Speicherbänken pro Kanal. v In der folgenden Tabelle ist die unterstützte UDIMM-Belegung aufgelistet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 223 Tabelle 32. Unterstützte UDIMM-Belegung pro Kanal Bestückung pro Installierte DIMM (beliebi- DIMM-Steck- DIMMs in je- DIMM-Ge- ge Kombinati- plätze pro Kanal dem Kanal DIMM-Typ schwindigkeit DDR3-ECC 1600 mit zwei ungepuffert Speicherbänken DDR3-ECC 1600 mit zwei ungepuffert Speicherbänken v In der folgenden Tabelle ist die maximale DIMM-Belegung für UDIMMs mit Speicherbänken aufgelistet.
  • Seite 224 2, 4 4. Öffnen Sie die Halteklammer an beiden Enden des DIMM-Steckplatzes. Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, um das Abbrechen der Klammern oder eine Beschädigung der DIMM-Steckplätze zu vermeiden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 225 Ausrichtungs- steckplatz DIMM Halteklammer Ausrichtungslasche Abbildung 97. Installation eines DIMMs 5. Berühren Sie mit der antistatischen Schutzhülle, in der sich das DIMM befin- det, eine unlackierte Metalloberfläche an der Außenseite des Servers. Nehmen Sie dann das DIMM aus der Schutzhülle. 6.

  • Seite 226: Hot-Swap-Festplattenlaufwerk Entfernen

    Teil einer RAID-Platteneinheit ist. 2. Schieben Sie den Entriegelungshebel (orange) vorsichtig nach links, um den Griff der Laufwerkhalterung zu entsperren. Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 98. Entfernen des 2,5-Zoll-Hot-Swap-Festplattenlaufwerks System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 227: Hot-Swap-Festplattenlaufwerk Ersetzen

    Im Folgenden werden die vom Server unterstützten Festplattenlaufwerktypen be- schrieben. Ferner erhalten Sie Informationen, die Sie beim Installieren von Festplat- tenlaufwerken beachten müssen. Eine Liste der unterstützten Festplattenlaufwerke finden Sie unter http://www.ibm.com/systems/info/x86servers/serverproven/ compat/us. v Lesen Sie zusätzlich zu den Anweisungen in diesem Abschnitt die Dokumentati- on, die im Lieferumfang des Festplattenlaufwerks enthalten ist, und befolgen Sie die entsprechenden Anweisungen.
  • Seite 228 Stellen Sie sicher, dass sich der Griff der Laufwerkhalterung in geöffneter Position befindet (entsperrt). b. Richten Sie das Laufwerk an den Führungsschienen in der Position aus. Rückwandplatine für 2,5-Zoll- Hot-Swap-Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 100. Installation des 2,5-Zoll-Hot-Swap-Festplattenlaufwerks System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 229: Simple-Swap-Festplattenlaufwerk Entfernen

    Rückwandplatine für 3,5-Zoll- Hot-Swap-Festplattenlaufwerk Festplatten- laufwerk Abdeckblende Abbildung 101. Installation des 3.5-Zoll-Hot-Swap-Festplattenlaufwerks c. Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in die Position hin- ein. d. Drehen Sie den Griff für die Laufwerkhalterung in die geschlossene (ge- sperrte) Position. e.
  • Seite 230 Abbildung 102. Entfernen des 2,5-Zoll-Simple-Swap-Festplattenlaufwerks Rückwandbaugruppe für 3,5-Zoll- Simple-Swap-Festplattenlaufwerk Entriegelungshebel Festplatten- laufwerk Abdeckblende Abbildung 103. Entfernen des 3,5-Zoll-Simple-Swap-Festplattenlaufwerks 3. Bringen Sie die Abdeckblende für die Laufwerkposition, die Sie zuvor entfernt haben, wieder an. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 231: Simple-Swap-Festplattenlaufwerk Ersetzen

    Abdeckblende der Position oder die Abdeckung des PCI- oder PCI-Express- Adaptersteckplatzes auf, falls Sie die Einheit später entfernen möchten. v Eine vollständige Liste der unterstützten Zusatzeinrichtungen für den Server fin- den Sie unter der Adresse http://www.ibm.com/systems/info/x86servers/ serverproven/compat/us. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...
  • Seite 232 Schieben Sie das Laufwerk vorsichtig bis zum Anschlag in die Position hin- ein. 4. Bringen Sie die Abdeckblende für die Laufwerkposition, die Sie zuvor entfernt haben, wieder an. 5. Wenn Sie zusätzliche Simple-Swap-Festplattenlaufwerke installieren möchten, tun Sie dies jetzt. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 233: Optionales Dvd-Laufwerk Entfernen

    Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie die Peripheriegeräte und den Server ein. Optionales DVD-Laufwerk entfernen Verwenden Sie diese Informationen, um das DVD-Laufwerk zu entfernen.

  • Seite 234: Optionales Dvd-Laufwerk Ersetzen

    2. Befolgen Sie die im Lieferumfang des Laufwerks enthaltenen Anweisungen, um die Brücken und Schalter einzustellen. 3. Bringen Sie die Halteklammer für das Laufwerk, die Sie von der Abdeckblende für die DVD-Laufwerkposition entfernt haben, an der Seite des neuen DVD- Laufwerks an. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 235 Halteklammer für Laufwerk Ausrichtungsstifte Abbildung 107. Installation der Halteklammer für das DVD-Laufwerk 4. Richten Sie das DVD-Laufwerk in der Laufwerkposition aus und schieben Sie es hinein, bis es einrastet. DVD-Laufwerk Abbildung 108. Installation des DVD-Laufwerks Nächste Schritte Wenn Sie im Server eine Serverkomponente ersetzt oder eine Zusatzeinrichtung in- stalliert haben, müssen Sie die Abdeckung erneut installieren, den Server in den Gehäuserahmen schieben, das Netzkabel und alle externen Kabel wieder anschlie- ßen und den Server und die Peripheriegeräte wieder einschalten.

  • Seite 236: Kabel Für Dvd-Laufwerk Entfernen

    2. Entfernen Sie die Abdeckblende für die DVD-Laufwerkposition vom Server. 3. Ziehen Sie das Kabel für das DVD-Laufwerk von der Systemplatine ab. Achtung: Gehen Sie beim Abziehen des Kabels für das DVD-Laufwerk vor- sichtig vor. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 237 Anschluss für optisches Laufwerk SATA-Anschluss Kabel für DVD-Laufwerk Verriegelung für Kabelanschluss Abbildung 109. Kabelanschluss für DVD-Laufwerk 4. Halten Sie an der Rückseite des Gehäuses des DVD-Laufwerks die Anschluss- verriegelung (links neben dem Kabelanschluss) gedrückt, fassen Sie den Kabel- anschluss und schieben Sie ihn nach rechts (entsperrte Position). Ziehen Sie das Kabel für das DVD-Laufwerk vom Anschluss auf der Rückseite des DVD-Lauf- werks ab und legen Sie es beiseite.

  • Seite 238: Kabel Für Dvd-Laufwerk Wieder Anbringen

    2. Verlegen Sie das Kabel des DVD-Laufwerks wie in der Abbildung dargestellt. Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine An- schlüsse abdeckt oder den Zugriff auf Komponenten auf der Systemplatine ver- hindert. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 239 Anschluss für optisches Laufwerk SATA-Anschluss Kabel für DVD-Laufwerk Verriegelung für Kabelanschluss Abbildung 112. Kabelanschluss für DVD-Laufwerk 3. Sichern Sie das Kabel mithilfe von Kabelbinder und Kabelklemme im Server. 4. Bringen Sie die Abdeckblende für die DVD-Laufwerkposition, die Sie zuvor entfernt haben, wieder an. 5.

  • Seite 240: Adapter Entfernen

    Adapterkarten- baugruppe Adapter Abbildung 113. Entfernen des Adapters Nächste Schritte Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein- zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 241: Adapter Wieder Anbringen

    Im Folgenden werden die vom Server unterstützten Adaptertypen beschrieben. Ferner erhalten Sie Informationen darüber, was Sie beim Installieren von Adaptern beachten müssen: v Unter der Adresse http://www.ibm.com/systems/info/x86servers/ serverproven/compat/us können Sie prüfen, ob der zu installierende Adapter vom Server unterstützt wird.
  • Seite 242 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie die Peripheriegeräte und den Server ein. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 243: Ibm Serveraid-Sas/Sata-Controller Entfernen

    Adapter konfiguriert ist, müssen Sie möglicherweise die Platteneinheiten nach der Installation eines Adapters neu konfigurieren. Weitere Informationen zum RAID- Betrieb sowie ausführliche Anweisungen zur Verwendung des ServeRAID-Mana- gers finden Sie in der Dokumentation zu ServeRAID auf der IBM ServerRAID Sup- port-CD. IBM ServeRAID-SAS/SATA-Controller entfernen Verwenden Sie diese Informationen, um einen IBM ServeRAID-SAS/SATA-Control- ler zu entfernen.

  • Seite 244: Ibm Serveraid-Sas/Sata-Controller Ersetzen

    Anmerkung: In diesem Dokument wird der IBM ServeRAID-SAS/SATA-Control- ler oftmals einfach als SAS/SATA-Adapter oder ServeRAID-Adapter bezeichnet. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um einen IBM ServeRAID-SAS/SATA-Controller zu erset- zen: Vorgehensweise 1. Berühren Sie mit der antistatischen Schutzhülle, in der der neue ServeRAID- SAS/SATA-Controller enthalten ist, eine unlackierte Fläche an der Außenseite...
  • Seite 245 Anschluss 0 Netzkabel Signalkabel Abbildung 117. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Simple-Swap-Festplattenlaufwerkmodellen (Anschluss am linken PCI-Modul) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 246 Signalkabel Netzkabel Abbildung 118. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Simple-Swap-Festplattenlaufwerkmodellen (Anschluss am rechten PCI-Modul) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 247 Anschluss 0 Konfigurationskabel Netzkabel Mini-SAS-Kabel Abbildung 119. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Hot-Swap-Festplattenlaufwerkmodellen (Anschluss am linken PCI-Modul) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 248 Mini-SAS-Kabel Konfigurationskabel Netzkabel Abbildung 120. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Hot-Swap-Festplattenlaufwerkmodellen (Anschluss am rechten PCI-Modul) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 249 Anschluss 1 Netzkabel Anschluss 0 Konfigurationskabel Mini-SAS-Kabel Netzkabel Abbildung 121. Anschluss des ServeRAID-SAS/SATA-Controller-Signalkabels bei Hot-Swap-Festplattenlaufwerkmodellen (Anschluss am linken PCI-Modul mit zwei Rückwandplatinen) 3. Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden können. 4. Richten Sie den ServeRAID-SAS/SATA-Controller so aus, dass die Aussparun- gen richtig am Anschluss der PCI-Adapterkartenbaugruppe ausgerichtet sind.

  • Seite 250: Optionales Serveraid-Sas/Sata-Controller-Speichermodul Entfernen

    2. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Adapter- kartenbaugruppe entfernen” auf Seite 194). 3. Entfernen Sie den ServeRAID-SAS/SATA-Controller (siehe Abschnitt „IBM Ser- veRAID-SAS/SATA-Controller entfernen” auf Seite 225). 4. Heben Sie das Speichermodul an, um es aus dem Anschluss auf dem ServeR- AID-SAS/SATA-Controller zu entfernen.

  • Seite 251: Optionales Serveraid-Sas/Sata-Controller-Speichermodul Ersetzen

    Wenn Sie eine Serverkomponente im Server ersetzen, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. Anmerkung: In diesem Dokument wird der IBM ServeRAID-SAS/SATA-Control- ler oftmals einfach als SAS/SATA-Adapter oder ServeRAID-Adapter bezeichnet. Informationen zu diesem Vorgang...

  • Seite 252: Raid-Adapterbatterie Oder Flash-Stromver- Sorgungsmodul Entfernen

    2. Entfernen Sie alle Kabel, die über der Halterung verlaufen oder diese blockie- ren, bevor Sie die Halterung öffnen. 3. Entfernen Sie die Halterung, ziehen Sie dann den Lösehebel nach außen und entsperren Sie die Halteklammer. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 253: Raid-Adapterbatterie Oder Flash-Stromver- Sorgungsmodul Ersetzen

    Batterie/Flash-Stromversorgungsmodul Halteklammer Lösehebel Halterung Halterung Abbildung 124. Entfernen der RAID-Adapterbatterie oder des Flash-Stromversorgungsmoduls Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System- platine verhindert. 4. Heben Sie die Batterie oder das Flash-Stromversorgungsmodul an, um die Bat- terie oder das Flash-Stromversorgungsmodul aus der Halterung zu entfernen.
  • Seite 254 Drücken Sie die Halteklammer nach unten, bis sie einrastet, um die Batterie oder das Flash-Stromversorgungsmodul sicher zu befestigen. f. Installieren Sie die Halterung, die Sie entfernt haben. g. Installieren Sie die Halterung. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 255: Integrierte Usb-Hypervisor-Flash-Einheit Entfernen

    2. Installieren Sie die Abdeckung erneut (siehe Abschnitt „Abdeckung wieder anbringen” auf Seite 91). Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3.

  • Seite 256: Integrierte Usb-Hypervisor-Flash-Einheit Ersetzen

    Abschnitt „Installationsrichtlinien” auf Seite 34. Wenn Sie eine Serverkomponente im Server ersetzen, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 257 Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um eine Hypervisor-Flash-Einheit zu ersetzen. Vorgehensweise 1. Richten Sie die USB-Flash-Einheit am Anschluss auf der Systemplatine aus und drücken Sie sie in den Anschluss, bis sie fest in ihrer Position sitzt. 2.

  • Seite 258: E/A-Baugruppe An Der Vorderseite Entfernen (Usb-Kabel Und Bedienerinformationsanzei- Ge)

    Sie auf die Entriegelungshebel auf den Seiten des Kabelanschlusses für die Bedienerinformationsanzeige drücken, bevor Sie den Kabelanschluss für die Bedienerinformationsanzeige herausziehen und aus dem Anschluss der Bedienerinformationsanzeige an der Systemplatine lösen können. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 259 Verriegelung USB-Kabelanschluss Kabelanschluss für Bediener- informationsanzeige Verriegelung USB-Signalkabel Kabel für Bediener- informationsanzeige Abbildung 129. Anschluss des USB-Kabels und des Kabels der Bedienerinformationsanzeige 3. Stellen Sie fest, wo sich der blaue Lösehebel hinten an der E/A-Baugruppe an der Vorderseite befindet. Heben Sie den Hebel hoch und ziehen Sie die E/A- Baugruppe an der Vorderseite vorsichtig heraus.

  • Seite 260: E/A-Baugruppe An Der Vorderseite Ersetzen (Usb-Kabel Und Bedienerinformationsanzei- Ge)

    2. Schließen Sie das USB-Kabel und das Kabel der Bedienerinformationsanzeige wieder an den Anschlüssen auf der Systemplatine an. Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden kön- nen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 261 Verriegelung USB-Kabelanschluss Kabelanschluss für Bediener- informationsanzeige Verriegelung USB-Signalkabel Kabel für Bediener- informationsanzeige Abbildung 132. Anschluss des USB-Kabels und des Kabels der Bedienerinformationsanzeige 3. Installieren Sie die Abdeckung erneut (siehe Abschnitt „Abdeckung wieder anbringen” auf Seite 91). Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet.

  • Seite 262: Erweiterungssatz Für Die Betriebstemperatur Entfernen

    3. Entfernen Sie den Erweiterungssatz für die Betriebstemperatur von der Systempla- tine (die Position des Erweiterungssatzes für die Betriebstemperatur auf der Sys- templatine finden Sie im Abschnitt „Interne Systemplatinenanschlüsse” auf Sei- te 28). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 263 Kabel für Wärmesensor Abbildung 133. Erweiterungssatz für die Betriebstemperatur für 2,5-Zoll- Festplattenlaufwerkmodelle Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 264 Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System- platine verhindert. 4. Lösen Sie den Erweiterungssatz für die Betriebstemperatur aus dem Anschluss auf dem Gehäuse des Festplattenlaufwerks. Kabelhalter Wärmesensor Steckplatz Abbildung 135. Entfernen des Erweiterungssatzes für die Betriebstemperatur System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 265: Erweiterungssatz Für Die Betriebstemperatur Ersetzen

    Nächste Schritte Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein- zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. Erweiterungssatz für die Betriebstemperatur ersetzen Verwenden Sie diese Informationen, um den Erweiterungssatz für die Betriebstempera- tur im Server zu ersetzen. Vorbereitende Schritte Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit”...
  • Seite 266 Kabel für Wärmesensor Abbildung 136. Erweiterungssatz für die Betriebstemperatur für 2,5-Zoll- Festplattenlaufwerkmodelle System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 267 Kabel für Wärmesensor Abbildung 137. Erweiterungssatz für die Betriebstemperatur für 3,5-Zoll- Festplattenlaufwerkmodelle Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System- platine verhindert. 3. Verlegen Sie das Kabel durch die Kabelhalter und schieben Sie den Erweite- rungssatz für die Betriebstemperatur in den Anschluss auf dem Gehäuse des Fest- plattenlaufwerks, bis der Erweiterungssatz für die Betriebstemperatur mit einem deutlich hörbaren Klicken einrastet.

  • Seite 268: Systemlüfter Entfernen

    Gehen Sie wie folgt vor, um einen Systemlüfter zu entfernen. Vorgehensweise 1. Überprüfen Sie im IMM2-Ereignisprotokoll, welcher Lüfter ersetzt werden muss. Die Fehlernachrichten finden Sie im Abschnitt Anhang A, „Fehlernach- richten des integrierten Managementmoduls II (IMM2)”, auf Seite 331. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 269: Systemlüfter Ersetzen

    2. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 3. Entfernen Sie die Luftführung, sofern installiert (siehe Abschnitt „Luftführung entfernen” auf Seite 38). 4. Entfernen Sie den defekten Lüfter aus dem Server: a. Ziehen Sie das Lüfterkabel von der Systemplatine ab. Notieren Sie sich, wie das Lüfterkabel zum Anschluss verlegt ist.
  • Seite 270 Öffnung der Lüfterhalterung eingesetzt sind. 3. Schließen Sie das Kabel des Ersatzlüfters an der Systemplatine an (Informatio- nen zu den Positionen der Lüfterkabelanschlüsse auf der Systemplatine finden Sie im Abschnitt „Interne Systemplatinenanschlüsse” auf Seite 28). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 271: Systembatterie Entfernen

    Im Folgenden finden Sie Informationen, die Sie beim Ersetzen der Batterie beach- ten müssen. v IBM hat bei der Konstruktion dieses Produkts besondere Rücksicht auf Ihre Si- cherheit genommen. Die Lithiumbatterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen befolgen.
  • Seite 272 Hinweis 2 Vorsicht: Eine verbrauchte Lithiumbatterie nur durch eine Batterie mit der IBM Teile- nummer 33F8354 oder eine gleichwertige, vom Hersteller empfohlene Batterie ersetzen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handha-...
  • Seite 273 Batterie Abbildung 141. Position der Systembatterie a. Wenn sich eine Gummiabdeckung über der Batteriehalterung befindet, he- ben Sie sie mit den Fingern vom Batteriesockel ab. b. Drehen Sie die Batterie mit einem Finger horizontal aus ihrem Sockel, um sie aus dem Sockel zu lösen. Achtung: Wenden Sie beim Neigen oder Drücken keine übermäßige Kraft c.

  • Seite 274: Systembatterie Ersetzen

    Im Folgenden finden Sie Informationen, die Sie beim Ersetzen der Batterie beach- ten müssen. v IBM hat bei der Konstruktion dieses Produkts besondere Rücksicht auf Ihre Si- cherheit genommen. Die Lithiumbatterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen befolgen.
  • Seite 275 Hinweis 2 Vorsicht: Eine verbrauchte Lithiumbatterie nur durch eine Batterie mit der IBM Teile- nummer 33F8354 oder eine gleichwertige, vom Hersteller empfohlene Batterie ersetzen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handha-...
  • Seite 276 10. Starten Sie das Konfigurationsdienstprogramm und setzen Sie die Konfigurati- on zurück. Gehen Sie dazu wie folgt vor: a. Stellen Sie das Systemdatum und die Systemuhrzeit ein. b. Legen Sie das Startkennwort fest. c. Konfigurieren Sie den Server neu. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 277: Fixiertes Netzteil Entfernen

    Ausführliche Informationen finden Sie im Abschnitt „Konfigurationsdienstpro- gramm starten” auf Seite 101. Fixiertes Netzteil entfernen Verwenden Sie diese Informationen, um ein fixiertes Netzteil zu entfernen. Vorbereitende Schritte Beachten Sie folgende Vorsichtsmaßnahmen, wenn Sie ein fixiertes Netzteil entfer- nen oder installieren. Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden...

  • Seite 278: Fixiertes Netzteil Ersetzen

    Verpackungsmaterial. Fixiertes Netzteil ersetzen Verwenden Sie diese Informationen, um ein fixiertes Netzteil zu ersetzen. Vorbereitende Schritte Beachten Sie folgende Vorsichtsmaßnahmen, wenn Sie ein fixiertes Netzteil entfer- nen oder installieren. Hinweis 8 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 279 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.
  • Seite 280 13. Schließen Sie das andere Ende des Netzkabels an eine ordnungsgemäß geerde- te Schutzkontaktsteckdose an. 14. Drücken Sie den Netzschalter. 15. Stellen Sie sicher, dass die Betriebsanzeige an der Vorderseite des Servers leuchtet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 281: Hot-Swap-Netzteil Entfernen

    Hot-Swap-Netzteil entfernen Verwenden Sie diese Informationen, um ein Hot-Swap-Netzteil zu entfernen. Vorbereitende Schritte Beachten Sie folgende Vorsichtsmaßnahmen, wenn Sie ein Hot-Swap-Netzteil ent- fernen oder installieren. Hinweis 5 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen.
  • Seite 282 Rückseite des Servers zurück, um Zugang zu der Rückseite des Servers und zum Netzteil zu erhalten. 2. Ziehen Sie das Netzkabel vom Anschluss an der Rückseite des Netzteils ab. 3. Halten Sie den orangefarbenen Lösehebel für das Netzteil nach links gedrückt. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 283: Hot-Swap-Netzteil Ersetzen

    Hot-Swap-Netzteil installieren, wenn noch keines in Ihrem Modell instal- liert ist. v Stellen Sie sicher, dass die Einheiten, die Sie installieren möchten, unterstützt werden. Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter http://www.ibm.com/systems/info/x86servers/serverproven/ compat/us. Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 284 1. Schieben Sie das Hot-Swap-Netzteil in die Position, bis die Entriegelungshebel einrasten. Wichtig: Im normalen Betrieb muss jede Netzteilposition entweder ein Netzteil oder eine Abdeckblende für die Netzteilposition enthalten, damit eine ord- nungsgemäße Kühlung sichergestellt ist. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 285: Pci-Adapterkartenhalterung Aus Der Pci- Adapterkartenbaugruppe Entfernen

    Abdeckblende für Netzteilposition Netzteil Lösehebel für Netzteil Abbildung 148. Installation des Hot-Swap-Netzteils 2. Schließen Sie ein Ende des Netzkabels für das neue Netzteil an den Netzan- schluss an der Rückseite des Netzteils an; schließen Sie dann das andere Ende des Netzkabels an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an. 3.

  • Seite 286: Pci-Adapterkartenhalterung In Der Pci-Adapterkartenbaugruppe Wieder Anbringen

    Vorgehensweise 1. Richten Sie die Bohrungen in der PCI-Adapterkarte an der Adapterkartenhalte- rung aus und bringen Sie die Schrauben an, mit denen die PCI-Adapterkarte an der Adapterkartenhalterung befestigt wird. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 287: Rückwandplatine Für 2,5-Zoll-Hot-Swap-Fest- Plattenlaufwerke Entfernen

    PCI-Adapterkartenhalterung Schraube Schraube PCI-Adapterkarte Abbildung 150. Installation der PCI-Adapterkartenhalterung 2. Wenn Sie einen Adapter installieren müssen, finden Sie Informationen dazu im Abschnitt „Adapter wieder anbringen” auf Seite 223. 3. Schließen Sie die Kabel des Adapters wieder an. 4. Installieren Sie die PCI-Adapterkartenbaugruppe erneut (siehe Abschnitt „PCI- Adapterkartenbaugruppe wieder anbringen”...

  • Seite 288: Rückwandplatine Für 2,5-Zoll-Hot-Swap-Fest- Plattenlaufwerke Ersetzen

    Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um die Rückwandplatine für 2,5-Zoll-Hot-Swap-Festplat- tenlaufwerke zu ersetzen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 289 Vorgehensweise 1. Schließen Sie alle Kabel, die Sie von der Rückwandplatine für Festplattenlauf- werke entfernt haben, wieder an. 2. Richten Sie die Rückwandplatine an den Ausrichtungsöffnungen für die Rück- wandplatine im Gehäuse aus. 3. Senken Sie die Rückwandplatine in den Steckplatz im Gehäuse ab, bis die vor- dere Lasche in die Verriegelungen am Gehäuse einrastet.

  • Seite 290: Rückwandbaugruppe Für 2,5-Zoll-Simple-Swap-Festplattenlaufwerke Entfernen

    (siehe Abschnitt „Simple-Swap-Festplattenlaufwerk entfernen” auf Seite 211). 7. Heben Sie die blaue Lasche auf der Rückwandbaugruppe an und entfernen Sie die Rückwandbaugruppe aus dem Gehäuse. Abbildung 153. Entfernen der Rückwandbaugruppe für 2,5-Zoll-Simple-Swap- Festplattenlaufwerke System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 291: Rückwandbaugruppe Für 2,5-Zoll-Simple-Swap-Festplattenlaufwerke Ersetzen

    Nächste Schritte Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein- zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial. Rückwandbaugruppe für 2,5-Zoll-Simple-Swap-Festplattenlauf- werke ersetzen Verwenden Sie diese Informationen, um die Rückwandbaugruppe für 2,5-Zoll-Sim- ple-Swap-Festplattenlaufwerke zu ersetzen. Vorbereitende Schritte Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit”...

  • Seite 292: Rückwandplatine Für 3,5-Zoll-Hot-Swap-Fest- Plattenlaufwerke Entfernen

    Laufwerks, um sie zu lösen, und heben Sie die Rückwandplatine hoch. Drehen Sie die Rückwandplatine des Laufwerks nach hinten und aus den Laschen am Boden des Laufwerkgehäuses heraus. Entfernen Sie dann die Rückwandplatine aus dem Server. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 293: Rückwandplatine Für 3,5-Zoll-Hot-Swap-Fest- Plattenlaufwerke Ersetzen

    Sicherung Sperren Entsperren Abbildung 155. Entfernen der Rückwandplatine für 3,5-Zoll-Hot-Swap-Festplattenlaufwerke 4. Ziehen Sie alle Kabel von der Rückwandplatine für Festplattenlaufwerke ab. Nächste Schritte Wenn Sie angewiesen werden, die Serverkomponente oder Zusatzeinrichtung ein- zusenden, befolgen Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial.
  • Seite 294 Sie die Sicherung oben auf dem Laufwerkgehäuse herunter, bis die Rückwandplatine einrastet. Sicherung Entsperren Sperren Abbildung 157. Installation der Rückwandplatine für 3,5-Zoll-Hot-Swap-Festplattenlaufwerke 5. Installieren Sie die Festplattenlaufwerke und Abdeckblenden erneut (siehe Ab- schnitt „Hot-Swap-Festplattenlaufwerk ersetzen” auf Seite 209). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 295: Rückwandbaugruppe Für 3,5-Zoll-Simple-Swap-Festplattenlaufwerke Entfernen

    6. Installieren Sie die Abdeckung erneut (siehe Abschnitt „Abdeckung wieder anbringen” auf Seite 91). Nächste Schritte 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3.

  • Seite 296: Rückwandbaugruppe Für 3,5-Zoll-Simple-Swap-Festplattenlaufwerke Ersetzen

    Vorgehensweise 1. Senken Sie die Rückwandbaugruppe in die Ausrichtungssteckplätze im Gehäu- se ab. 2. Richten Sie die Laschen der Rückwandbaugruppe des Laufwerks an den Steck- plätzen an der Rückseite des Rückwandbaugruppengehäuses aus. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 297 Ausrichtungs- öffnungen Abbildung 159. Ausrichtung der Rückwandbaugruppe für 3,5-Zoll-Simple-Swap- Festplattenlaufwerke 3. Setzen Sie die Steckplätze der Rückwandbaugruppe des Laufwerks in die La- schen am Rückwandbaugruppengehäuse ein. Drehen Sie die Rückwandbau- gruppe des Laufwerks vorwärts und drücken Sie die Sicherung oben auf dem Laufwerkgehäuse herunter, bis die Rückwandbaugruppe einrastet.

  • Seite 298: Rückwand Für Software-Raid-Simple-Swap-Festplattenlaufwerke Durch Rückwand Für Hardware-Raid-Simple-Swap-Festplat- Tenlaufwerke Ersetzen

    2. Entfernen Sie die Festplattenlaufwerke aus dem Server (siehe Abschnitt „Hot- Swap-Festplattenlaufwerk entfernen” auf Seite 208 oder „Simple-Swap-Festplat- tenlaufwerk entfernen” auf Seite 211) 3. Lösen Sie die Kabelanschlüsse zwischen der Rückwand und der Systemplatine sowie dem Netzteil (fixiert oder redundant). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 299 SATA-Anschluss 0 SATA-Anschluss 2 SATA-Anschluss 3 SATA-Anschluss 1 Netzkabel Signalkabel Abbildung 161. Kabelverlegung des Software-RAID-Signalkabels für ein fixiertes Netzteil Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 300 7. Schließen Sie die betreffenden Signal- und Netzkabel der Ersatzrückwand an die Hardware-RAID-Karte und das Netzteil (fixiert oder redundant) an. Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden können. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 301 Signalkabel Netzkabel Abbildung 163. Kabelverlegung des Hardware-RAID-Signalkabels für ein fixiertes Netzteil (die Hardware-RAID-Karte ist auf der rechten Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 302 Anschluss 0 Netzkabel Signalkabel Abbildung 164. Kabelverlegung des Hardware-RAID-Signalkabels für ein fixiertes Netzteil (die Hardware-RAID-Karte ist auf der linken Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 303 Netzkabel Signalkabel Netzkabel Abbildung 165. Kabelverlegung des Hardware-RAID-Signalkabels für ein redundantes Netzteil (die Hardware-RAID-Karte ist auf der rechten Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 304 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie die Peripheriegeräte und den Server ein. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 305: Crus Der Stufe 2 Entfernen Und Ersetzen

    In diesem Abschnitt finden Sie Informationen dazu, wie Sie CRUs der Stufe 2 im Server entfernen und ersetzen. Eine CRU der Stufe 2 können Sie entweder selbst installieren oder von IBM im Rahmen des Typs von Herstellerservice, der für Ihren Server gilt, ohne Zusatzkos- ten installieren lassen.
  • Seite 306 Kühlkörper mit alkoholgetränkten Tüchern abwischen und erneut saubere Wärmeleitpaste auf dem Kühlkörper auftragen. 5. Lösen Sie die Sicherung des Mikroprozessors, indem Sie auf das Ende drücken, es zur Seite schieben und in der geöffneten Position (oben) loslassen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 307 6. Öffnen Sie den Halterahmen für den Mikroprozessors, indem Sie die Lasche an der oberen Kante anheben. Lassen Sie den Halterahmen in der geöffneten Posi- tion. Achtung: Gehen Sie vorsichtig mit dem Mikroprozessor um. Wird der Mikro- prozessor beim Entfernen fallen gelassen, kann dies zu einer Beschädigung der Kontakte führen.

  • Seite 308: Mikroprozessor Und Kühlkörper Ersetzen

    Abschnitt „Installationsrichtlinien” auf Seite 34. Wenn Sie eine Serverkomponente im Server ersetzen, müssen Sie den Server aus dem Gehäuse herausschieben, den Server und die Peripheriegeräte ausschalten und die Netzkabel und alle externen Kabel abziehen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 309 Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um einen Mikroprozessor und einen Kühlkörper zu instal- lieren. Vorgehensweise 1. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach oben weist. Achtung: v Achten Sie im Umgang mit elektrostatisch empfindlichen Einheiten darauf, dass diese nicht durch elektrostatische Ladung beschädigt werden.
  • Seite 310 1. Installieren Sie den Server im Gehäuse und drücken Sie ihn in den Gehäuserah- men, bis er einrastet. 2. Schließen Sie die Netzkabel und alle Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie die Peripheriegeräte und den Server ein. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 311 Wärmeleitpaste: Die Wärmeleitpaste muss immer erneut aufgetragen werden, wenn der Kühlkörper von der Oberseite des Mikroprozessors entfernt wurde und wiederverwendet wer- den soll, oder wenn die Wärmeleitpaste verunreinigt ist. Verwenden Sie die folgen- den Informationen, um beschädigte oder verunreinigte Wärmeleitpaste auf dem Mikroprozessor und dem Kühlkörper erneut aufzutragen.

  • Seite 312: 240-Va-Sicherheitsabdeckung Entfernen

    1. Entfernen Sie die Abdeckung (siehe Abschnitt „Abdeckung entfernen” auf Seite 37). 2. Entfernen Sie alle angeschlossenen SAS/SATA-Signalkabel und alle anderen Kabel, die durch die Sicherheitsabdeckung verlaufen (siehe Abschnitt „Interne Kabelverlegung und Anschlüsse” auf Seite 308). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 313 3. Entfernen Sie die vier Schrauben an der Sicherheitsabdeckung. Schrauben 240-VA-Sicherheitsabdeckung Abbildung 173. Schrauben der 240-VA-Sicherheitsabdeckung 4. Heben Sie die Sicherheitsabdeckung nach oben an, um sie aus dem Server zu entfernen. 240-VA-Sicherheitsabdeckung Abbildung 174. Entfernen der 240-VA-Sicherheitsabdeckung Kapitel 6. Serverkomponenten entfernen und ersetzen...

  • Seite 314: 240-Va-Sicherheitsabdeckung Wieder Anbringen

    1. Richten Sie die Sicherheitsabdeckung an den Abstandshaltern der Netzteiladap- terkarte aus und setzen Sie die Sicherheitsabdeckung vorsichtig auf der Netztei- ladapterkarte ab, bis sie gesichert ist. 240-VA-Sicherheitsabdeckung Abbildung 175. Installation der 240-VA-Sicherheitsabdeckung System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 315: Netzteiladapterkarte Entfernen

    2. Installieren Sie die vier Schrauben, um die Sicherheitsabdeckung zu sichern. Schrauben 240-VA-Sicherheitsabdeckung Abbildung 176. Schrauben der 240-VA-Sicherheitsabdeckung 3. Schließen Sie alle SAS/SATA-Signalkabel und alle anderen Kabel, die Sie zuvor abgezogen haben, wieder an (siehe Abschnitt „Interne Kabelverlegung und Anschlüsse” auf Seite 308). 4.
  • Seite 316 Achtung: Halten Sie beim Abziehen des Anschlusses für das Netzkabel von der Systemplatine nicht die Kabel fest. Greifen Sie den mittleren Anschluss, um den Anschluss für das Netzkabel senkrecht von der Systemplatine zu ent- fernen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 317 Abbildung 178. Sachgemäßes Entfernen des Anschlusses für das Netzkabel von der Systemplatine 7. Ziehen Sie die Kabel von der Rückwandplatine für Festplattenlaufwerke oder der Rückwandbaugruppe ab. 8. Ziehen Sie das Netzkabel vom DVD-Netzkabel ab (falls vorhanden). 9. Ziehen Sie alle anderen Kabel von der Systemplatine ab, die das Entfernen der Netzteiladapterkarte blockieren.

  • Seite 318: Netzteiladapterkarte Ersetzen

    1. Richten Sie die Netzteiladapterkarte an den Abstandshaltern auf der System- platine aus und setzen Sie die Netzteiladapterkarte vorsichtig auf der System- platine ab, bis sie gesichert ist. Netzteiladapterkarte Abbildung 180. Installation der Netzteiladapterkarte System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 319 2. Installieren Sie die Sicherheitsabdeckung erneut (siehe Abschnitt „240-VA-Si- cherheitsabdeckung wieder anbringen” auf Seite 296). 3. Schließen Sie das Netzkabel an das DVD-Netzkabel an (falls vorhanden). 4. Schließen Sie die Kabel an die Rückwandplatine für Festplattenlaufwerke oder die Rückwandbaugruppe an. 5.

  • Seite 320: Systemplatine Entfernen

    Anmerkung: Nach dem Ersetzen der Systemplatine müssen Sie die FoDs (Fea- tures on Demand) reaktivieren. 3. Erstellen Sie vor dem Ersetzen der Systemplatine eine Sicherung der aktivierten FoD-Schlüssel (FoD - Features on Demand).Reaktivieren Sie alle Features on System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 321 Demand-Funktionen, nachdem Sie die Systemplatine wieder angebracht haben. Anweisungen zum Automatisieren der Aktivierung von Funktionen und zum Installieren von Aktivierungsschlüsseln finden Sie im Handbuch IBM Features on Demand User's Guide. Wenn Sie das Dokument herunterladen möchten, gehen Sie auf /http://www.ibm.com/systems/x/fod/, melden Sie sich an und klicken auf Help (Hilfe).
  • Seite 322 Systemplatine nicht. Heben und neigen Sie die Systemplatine nach oben und ziehen Sie sie leicht nach vorne (in Ihre Richtung). Heben Sie die Systemplatine anschließend vorsichtig an und entfernen Sie sie aus dem Server. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 323: Systemplatine Ersetzen

    Anweisungen zum Automatisieren der Akti- vierung von Funktionen und zum Installieren von Aktivierungsschlüsseln fin- den Sie im Handbuch IBM Features on Demand User's Guide. Wenn Sie das Dokument herunterladen möchten, gehen Sie auf /http://www.ibm.com/ systems/x/fod/, melden Sie sich an und klicken auf Help (Hilfe).
  • Seite 324 (9 Schrauben) Abbildung 184. Installation der Systemplatine 3. Installieren Sie die eventuell zuvor von der Systemplatine entfernten Kompo- nenten: Anmerkung: Stellen Sie sicher, dass unter der Systemplatine keine Serverka- bel eingeklemmt werden. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 325 v Mikroprozessor und Kühlkörper (siehe Abschnitt „Mikroprozessor und Kühlkörper ersetzen” auf Seite 290) v DIMMs (siehe Abschnitt „DIMM installieren” auf Seite 205) v Adapter (siehe „Adapter wieder anbringen” auf Seite 223) v Halterung für remote angebundene RAID-Batterie (siehe Abschnitt „Halte- rung für RAID-Adapterbatterie oder Flash-Stromversorgungsmodul ersetzen”...

  • Seite 326: Interne Kabelverlegung Und Anschlüsse

    Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der Systemplatine verhindert. 3. Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt werden können. Anschluss für optisches Laufwerk SATA-Anschluss Kabel für DVD-Laufwerk Verriegelung für Kabelanschluss Abbildung 185. Kabelanschluss für DVD-Laufwerk System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 327: Erweiterungssatz Für Die Betriebstemperatur Verkabeln

    Erweiterungssatz für die Betriebstemperatur verkabeln Die interne Kabelverlegung und die Anschlüsse für das Wärmesensorkabel des Er- weiterungssatzes für die Betriebstemperatur. In den folgenden Abbildungen sind die interne Kabelverlegung und die Anschlüs- se für den Erweiterungssatz für die Betriebstemperatur dargestellt. Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Ka- belklemmen geführt werden können.

  • Seite 328: Netzteil Verkabeln

    Die interne Kabelverlegung und die Anschlüsse für das fixierte Netzteil. In der folgenden Abbildung sind die interne Kabelverlegung und die Anschlüsse für das Netzkabel dargestellt. Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Ka- belklemmen geführt werden können. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 329: Kabel Der Bedienerinformationsanzeige Verlegen

    Netzkabel Abbildung 188. Netzkabelanschluss Kabel der Bedienerinformationsanzeige verlegen Die interne Kabelverlegung und die Anschlüsse für das Kabel der Bedienerinfor- mationsanzeige. Im Folgenden erhalten Sie zusätzliche Informationen zum Installieren oder Entfer- nen des Kabels für die Bedienerinformationsanzeige: v Um das Kabel für die Bedienerinformationsanzeige von der Systemplatine zu entfernen, müssen Sie gleichmäßig auf die Entriegelungshebel auf den Seiten des Kabelanschlusses für die Bedienerinformationsanzeige drücken, bevor Sie den Kabelanschluss für die Bedienerinformationsanzeige herausziehen und aus dem...

  • Seite 330: Usb-Anschluss An Der Vorderseite Verkabeln

    Anschluss kann beschädigt werden, wenn Sie nur auf einer Seite des Kabelan- schlusses drücken. In der folgenden Abbildung sind die interne Kabelverlegung und die Anschlüsse für das Kabel der USB-Einheit an der Vorderseite dargestellt. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 331 Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Ka- belklemmen geführt werden können. Verriegelung USB-Kabelanschluss Kabelanschluss für Bediener- informationsanzeige Verriegelung USB-Signalkabel Kabel für Bediener- informationsanzeige Abbildung 190. Anschluss des USB-Kabels Kapitel 6. Serverkomponenten entfernen und ersetzen...

  • Seite 332: Festplattenlaufwerk Mit Software-Raid-Signalkabel Verkabeln

    Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Ka- belklemmen geführt werden können. SATA-Anschluss 0 SATA-Anschluss 2 SATA-Anschluss 3 SATA-Anschluss 1 Netzkabel Signalkabel Abbildung 191. 3,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Software-RAID- Signalkabelanschluss für Modelle mit fixiertem Netzteil System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 333 SATA-Anschluss 0 SATA-Anschluss 2 SATA-Anschluss 3 SATA-Anschluss 1 Netzkabel Signalkabel Abbildung 192. 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Software-RAID- Signalkabelanschluss für Modelle mit fixiertem Netzteil Kapitel 6. Serverkomponenten entfernen und ersetzen...

  • Seite 334: Festplattenlaufwerk Mit Serveraid-Sas/Sata-Controller Für Ein Modell Mit Fixiertem Netzteil Verkabeln

    Festplattenlaufwerk mit ServeRAID-SAS/SATA-Controller für ein Modell mit fixiertem Netzteil verkabeln In diesem Abschnitt ist die Kabelverlegung für das Hot-Swap- und Simple-Swap- Festplattenlaufwerk mit einem ServeRAID-SAS/SATA-Controller für das Modell mit fixiertem Netzteil dargestellt. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 335 Hot-Swap-Festplattenlaufwerk mit ServeRAID-SAS/SATA-Controller verkabeln (Modell mit fixiertem Netzteil): Die interne Kabelverlegung und die Anschlüsse für das Hot-Swap-Festplattenlauf- werk mit ServeRAID-SAS/SATA-Controller (Modell mit fixiertem Netzteil). In den folgenden Abbildungen sind die interne Kabelverlegung und die Anschlüs- se für 2,5-Zoll- und 3,5-Zoll-Hot-Swap-Festplattenlaufwerkmodelle mit ServeRAID- SAS/SATA-Controller dargestellt.
  • Seite 336 Anschluss 0 Konfigurationskabel Netzkabel Mini-SAS-Kabel Abbildung 195. 2,5-Zoll-Hot-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 337 Konfigurationskabel Mini-SAS-Kabel Netzkabel Abbildung 196. 3,5-Zoll-Hot-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der rechten Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 338 In den folgenden Abbildungen sind die interne Kabelverlegung und die Anschlüs- se für 2,5-Zoll- und 3,5-Zoll-Simple-Swap-Festplattenlaufwerkmodelle mit ServeR- AID-SAS/SATA-Controller dargestellt. Anmerkung: Vergewissern Sie sich, dass die entsprechenden Kabel durch die Ka- belklemmen geführt werden können. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 339 Signalkabel Netzkabel Abbildung 198. 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der rechten Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 340 Anschluss 0 Netzkabel Signalkabel Abbildung 199. 2,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 341 Signalkabel Netzkabel Abbildung 200. 3,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der rechten Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 342 Anschluss 0 Netzkabel Signalkabel Abbildung 201. 3,5-Zoll-Simple-Swap-Festplattenlaufwerk mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 343: Festplattenlaufwerk Mit Serveraid-Sas/Sata-Controller Für Ein Modell Mit Redundantem Netzteil Verkabeln

    Festplattenlaufwerk mit ServeRAID-SAS/SATA-Controller für ein Modell mit redundantem Netzteil verkabeln In diesem Abschnitt ist die Kabelverlegung für das Hot-Swap- und Simple-Swap- Festplattenlaufwerk mit einem ServeRAID-SAS/SATA-Controller für das Modell mit redundantem Netzteil dargestellt. Hot-Swap-Festplattenlaufwerk mit ServeRAID-SAS/SATA-Controller verkabeln (Modell mit redundantem Netzteil): Die interne Kabelverlegung und die Anschlüsse für das Hot-Swap-Festplattenlauf- werk mit ServeRAID-SAS/SATA-Controller (Modell mit redundantem Netzteil).
  • Seite 344 Netzkabel Anschluss 0 Konfigurationskabel Mini-SAS-Kabel Netzkabel Abbildung 203. Vier Hot-Swap-Festplattenlaufwerke mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 345 Anschluss 1 Netzkabel Anschluss 0 Konfigurationskabel Mini-SAS-Kabel Netzkabel Abbildung 204. Acht Hot-Swap-Festplattenlaufwerke mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) Anmerkung: Stellen Sie sicher, dass Sie den Mini-SAS-Kabelanschluss 0 an der Rückwandplatine für das Hot-Swap-Festplattenlaufwerk 0 anschließen. Schließen Sie entsprechend den Mini-SAS-Kabelanschluss 1 an der Rückwandplatine für das Hot-Swap-Festplattenlaufwerk 1 an.
  • Seite 346 Netzkabel Signalkabel Netzkabel Abbildung 205. Vier Simple-Swap-Festplattenlaufwerke mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der rechten Seite eingesetzt) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 347 Netzkabel Anschluss 0 Signalkabel Netzkabel Abbildung 206. Vier Simple-Swap-Festplattenlaufwerke mit Kabelanschluss für ServeRAID-SAS/SATA-Controller (Hardware-RAID-Karte auf der linken Seite eingesetzt) Kapitel 6. Serverkomponenten entfernen und ersetzen...
  • Seite 348 Anmerkung: Stellen Sie sicher, dass Sie den Mini-SAS-Kabelanschluss 0 an der Rückwandbaugruppe für das Simple-Swap-Festplattenlaufwerk 0 anschießen. Schließen Sie entsprechend den Mini-SAS-Kabelanschluss 1 an der Rückwandbau- gruppe für das Simple-Swap-Festplattenlaufwerk 1 an. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 349: Anhang A. Fehlernachrichten Des Integrierten Managementmoduls Ii (Imm2)

    Anhang A. Fehlernachrichten des integrierten Management- moduls II (IMM2) Dieser Abschnitt enthält detaillierte Informationen zu den Fehlernachrichten des integrierten Managementmoduls II (IMM2). Wenn das IMM2 ein Hardwareereignis auf dem Server erkennt, protokolliert das IMM2 dieses Ereignis im Systemereignisprotokoll auf dem Server. Für jeden Ereigniscode werden die folgenden Felder angezeigt: Ereignis-ID Eine hexadezimale ID, die ein Ereignis oder eine Klasse von Ereignissen...
  • Seite 350 Wenn für dieses Feld Yes festgelegt ist und Sie den Electronic Service Agent (ESA) aktiviert haben, wird der IBM Support automatisch benach- richtigt, wenn das Ereignis generiert wird. Während Sie auf den Anruf vom IBM Support warten, können Sie die empfohlenen Aktionen für das Ereignis ausführen. Benutzeraktion Gibt an, welche Aktionen Sie ausführen müssen, um das Ereignis zu behe-...
  • Seite 351 40000001-00000000 • 40000003-00000000 40000001-00000000 Management Controller [arg1] Network Initialization Complete. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Management Controller-Netz die Initialisierung abgeschlossen hat. Dies wird möglicherweise auch als 4000000100000000 oder 0x4000000100000000 angezeigt. Schweregrad: Information Alertkategorie: System – IMM-Netzwerkereignis Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0001 SNMP-Trap-ID: 37...
  • Seite 352 Dies wird möglicherweise auch als 4000000600000000 oder 0x4000000600000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0006 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 353 40000007-00000000 • 40000009-00000000 40000007-00000000 Ethernet interface [arg1] by user [arg2]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer die Ethernet-Schnittstel- le aktiviert oder inaktiviert. Dies wird möglicherweise auch als 4000000700000000 oder 0x4000000700000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0007 SNMP-Trap-ID:...
  • Seite 354 Dies wird möglicherweise auch als 4000000c00000000 oder 0x4000000c00000000 angezeigt. Schweregrad: Warnung Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0012 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 355 4000000d-00000000 • 4000000f-00000000 4000000d-00000000 DHCP[[arg1]] failure, no IP address assigned. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein DHCP-Server dem Management- Controller keine IP-Adresse zuordnen kann. Dies wird möglicherweise auch als 4000000d00000000 oder 0x4000000d00000000 angezeigt. Schweregrad: Warnung Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0013...
  • Seite 356 Schweregrad: Information Alertkategorie: System – Fernanmeldung Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0018 SNMP-Trap-ID: 30 Support automatisch benachrichtigen: Nein Benutzeraktion: Stellen Sie sicher, dass die verwendete Anmelde-ID und das Kennwort richtig sind. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 357 40000013-00000000 • 40000015-00000000 40000013-00000000 Remote access attempt failed. Invalid userid or password received. Userid is [arg1] from TEL- NET client at IP address [arg2]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer sich über eine Telnet- Sitzung nicht am Management-Controller anmelden konnte.
  • Seite 358 Dies wird möglicherweise auch als 4000001800000000 oder 0x4000001800000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0024 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 359 40000019-00000000 • 4000001b-00000000 40000019-00000000 LAN: Ethernet[[arg1]] interface is now active. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Management-Controller-Ether- net-Schnittstelle aktiv ist. Dies wird möglicherweise auch als 4000001900000000 oder 0x4000001900000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0025 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 360 5. Aktualisieren Sie die IMM-Firmware. Wichtig: Für einige Clusterlösungen sind bestimmte Codeversionen oder koordinierte Code-Aktualisierungen erforderlich. Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 361 4000001e-00000000 • 40000020-00000000 4000001e-00000000 Running the backup Management Controller [arg1] main application. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Management-Controller dazu übergegangen ist, die Sicherungs-Hauptanwendung auszuführen. Dies wird möglicherweise auch als 4000001e00000000 oder 0x4000001e00000000 angezeigt. Schweregrad: Warnung Alertkategorie: System –...
  • Seite 362 Dies wird möglicherweise auch als 4000002300000000 oder 0x4000002300000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0035 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 363 40000024-00000000 • 40000026-00000000 40000024-00000000 Flash of [arg1] from [arg2] failed for user [arg3]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer für die Firmwarekom- ponente aufgrund eines Fehlers kein Flash-Update über die Schnittstelle und die IP-Adresse durchgeführt hat. Dies wird möglicherweise auch als 4000002400000000 oder 0x4000002400000000 angezeigt.
  • Seite 364 Benutzeraktion: Gehen Sie wie folgt vor, bis das Problem behoben ist: Stellen Sie sicher, dass die verwendete Anmelde-ID und das Kennwort richtig sind. Lassen Sie die Anmelde-ID oder das Kennwort durch den Systemadministrator zurücksetzen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 365 4000002a-00000000 • 4000002c-00000000 4000002a-00000000 [arg1] firmware mismatch internal to system [arg2]. Please attempt to flash the [arg3] firmwa- Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein bestimmter Typ von Firmwareab- weichung erkannt wurde. Dies wird möglicherweise auch als 4000002a00000000 oder 0x4000002a00000000 angezeigt. Schweregrad: Fehler Alertkategorie: System –...
  • Seite 366 Dies wird möglicherweise auch als 4000002f00000000 oder 0x4000002f00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0047 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 367 40000030-00000000 • 40000032-00000000 40000030-00000000 IPv6 disabled by user [arg1]. Erläuterung: Das IPv6-Protokoll wurde durch den Benutzer inaktiviert. Dies wird möglicherweise auch als 4000003000000000 oder 0x4000003000000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0048 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 368 Dies wird möglicherweise auch als 4000003500000000 oder 0x4000003500000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0053 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 369 40000036-00000000 • 40000038-00000000 40000036-00000000 IPv6 stateless auto-configuration disabled by user [arg1]. Erläuterung: Die Methode zur automatischen Zuordnung statusunabhängiger IPv6-Adressen wurde durch den Be- nutzer inaktiviert. Dies wird möglicherweise auch als 4000003600000000 oder 0x4000003600000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0054 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 370 Benutzeraktion: Gehen Sie wie folgt vor, bis das Problem behoben ist: Stellen Sie sicher, dass das IMM-Netzübertragungskabel angeschlossen ist. Stellen Sie sicher, dass sich ein DHCPv6-Server im Netzwerk befindet, von dem eine IP-Adresse zum IMM zuge- wiesen werden kann. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 371 4000003c-00000000 • 4000003e-00000000 4000003c-00000000 Platform Watchdog Timer expired for [arg1]. Erläuterung: Eine Implementierung hat erkannt, dass ein Watchdog-Zeitgeber für das Ladeprogramm des Betriebs- systems abgelaufen ist. Dies wird möglicherweise auch als 4000003c00000000 oder 0x4000003c00000000 angezeigt. Schweregrad: Fehler Alertkategorie: System – Ladeprogrammzeitlimit Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0060 SNMP-Trap-ID: 26...
  • Seite 372 Dies wird möglicherweise auch als 4000004100000000 oder 0x4000004100000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0065 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 373 40000042-00000000 • 40000044-00000000 40000042-00000000 CIM/XML HTTPS port number changed from [arg1] to [arg2] by user [arg3]. Erläuterung: Ein Benutzer hat die CIM-HTTPs-Portnummer geändert. Dies wird möglicherweise auch als 4000004200000000 oder 0x4000004200000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0066 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 374 Dies wird möglicherweise auch als 4000004700000000 oder 0x4000004700000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0071 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 375 40000048-00000000 • 4000004a-00000000 40000048-00000000 Inventory data changed for device [arg1], new device data hash=[arg2], new master data hash=[arg3]. Erläuterung: Der physische Bestand wurde geändert. Dies wird möglicherweise auch als 4000004800000000 oder 0x4000004800000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0072 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 376 Dies wird möglicherweise auch als 4000004d00000000 oder 0x4000004d00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0077 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 377 4000004e-00000000 • 40000050-00000000 4000004e-00000000 Serial Redirection set by user [arg1]: Mode=[arg2], BaudRate=[arg3], StopBits=[arg4], Parity=[arg5], SessionTerminateSequence=[arg6]. Erläuterung: Ein Benutzer hat den seriellen Anschlussmodus konfiguriert. Dies wird möglicherweise auch als 4000004e00000000 oder 0x4000004e00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0078 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 378 Dies wird möglicherweise auch als 4000005300000000 oder 0x4000005300000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0083 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 379 40000054-00000000 • 40000056-00000000 40000054-00000000 Server [arg1] [arg2] cleared by user [arg3]. Erläuterung: Ein Benutzer hat eine Serverfunktionsaktion gelöscht. Dies wird möglicherweise auch als 4000005400000000 oder 0x4000005400000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0084 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 380 Dies wird möglicherweise auch als 4000005900000000 oder 0x4000005900000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0089 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 381 4000005a-00000000 • 4000005c-00000000 4000005a-00000000 LAN over USB Port Forwarding set by user [arg1]: ExternalPort=[arg2], USB-LAN port=[arg3]. Erläuterung: Ein Benutzer hat die USB-LAN-Anschlussweiterleitung konfiguriert. Dies wird möglicherweise auch als 4000005a00000000 oder 0x4000005a00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0090 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 382 Dies wird möglicherweise auch als 4000005f00000000 oder 0x4000005f00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0095 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 383 40000060-00000000 • 40000062-00000000 40000060-00000000 License key for [arg1] added by user [arg2]. Erläuterung: Ein Benutzer hat den Lizenzschlüssel installiert. Dies wird möglicherweise auch als 4000006000000000 oder 0x4000006000000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0096 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 384 Dies wird möglicherweise auch als 4000006500000000 oder 0x4000006500000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0101 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 385 40000066-00000000 • 40000068-00000000 40000066-00000000 User [arg1] password modified. Erläuterung: Ein Benutzerkonto wurde geändert. Dies wird möglicherweise auch als 4000006600000000 oder 0x4000006600000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0102 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. 40000067-00000000 User [arg1] role set to [arg2].
  • Seite 386 Dies wird möglicherweise auch als 4000006b00000000 oder 0x4000006b00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0107 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 387 4000006c-00000000 • 4000006e-00000000 4000006c-00000000 SSH Client key removed from user [arg1]. Erläuterung: Der Benutzer hat einen SSH-Clientschlüssel entfernt. Dies wird möglicherweise auch als 4000006c00000000 oder 0x4000006c00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0108 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 388 Dies wird möglicherweise auch als 4000007100000000 oder 0x4000007100000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0113 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 389 40000072-00000000 • 40000074-00000000 40000072-00000000 The minimum power cap value changed from [arg1] watts to [arg2] watts. Erläuterung: Der Mindestwert für Leistungsbegrenzung wurde geändert. Dies wird möglicherweise auch als 4000007200000000 oder 0x4000007200000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0114 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 390 Dies wird möglicherweise auch als 4000007700000000 oder 0x4000007700000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0119 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 391 40000078-00000000 • 4000007a-00000000 40000078-00000000 Power capping was deactivated by user [arg1]. Erläuterung: Die Leistungsbegrenzungsfunktion wurde vom Benutzer inaktiviert. Dies wird möglicherweise auch als 4000007800000000 oder 0x4000007800000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0120 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 392 Dies wird möglicherweise auch als 4000007d00000000 oder 0x4000007d00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0125 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 393 4000007e-00000000 • 40000080-00000000 4000007e-00000000 External throttling occurred. Erläuterung: Es wurde eine externe Regulierung durchgeführt. Dies wird möglicherweise auch als 4000007e00000000 oder 0x4000007e00000000 angezeigt. Schweregrad: Information Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0126 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 394 Dies wird möglicherweise auch als 4000008300000000 oder 0x4000008300000000 angezeigt. Schweregrad: Information Alertkategorie: Warnung – Netzstrom Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0131 SNMP-Trap-ID: 164 Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 395 40000084-00000000 • 40000086-00000000 40000084-00000000 IMM firmware mismatch between nodes [arg1] and [arg2]. Please attempt to flash the IMM firmware to the same level on all nodes. Erläuterung: Eine IMM-Firmwareabweichung zwischen Knoten wurde festgestellt. Dies wird möglicherweise auch als 4000008400000000 oder 0x4000008400000000 angezeigt. Schweregrad: Fehler Alertkategorie: System –...
  • Seite 396 Schalten Sie den Server aus und unterbrechen Sie die Stromversorgung. Sie müssen den Server von der Wechsel- stromversorgung trennen, im das IMM zurückzusetzen. Stellen sie nach 45 Sekunden die Stromversorgung zum Server wieder her und schalten Sie den Server ein. Wiederholen Sie die Operation. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 397 4000008a-00000000 • 80010002-0701xxxx 4000008a-00000000 Management Controller [arg1]: Configuration restoration from a file by user [arg2] failed to start. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer eine Management-Cont- roller-Konfiguration aus einer Datei wiederherstellt und die Wiederherstellung nicht gestartet werden kann. Dies wird möglicherweise auch als 4000008a00000000 oder 0x4000008a00000000 angezeigt.
  • Seite 398 Überprüfen Sie, ob der fehlerhafte Lüfter n richtig eingesetzt ist. Dies lässt sich anhand einer leuchtenden Anzei- ge neben dem Lüfteranschluss auf der Systemplatine erkennen. Ersetzen Sie den fehlerhaften Lüfter. (n = Lüfternummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 399 80010204-1d02xxxx • 80010204-1d03xxxx 80010204-1d02xxxx Numeric sensor [NumericSensorElementName] going low (lower critical) has asserted. (Fan 2 Tach) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert zu einem Assertion-Ereignis durch einen Sensor für kritische Fehler wegen Unterschreitung eines unteren Schwellenwerts geführt hat.
  • Seite 400 Überprüfen Sie, ob der fehlerhafte Lüfter n richtig eingesetzt ist. Dies lässt sich anhand einer leuchtenden Anzei- ge neben dem Lüfteranschluss auf der Systemplatine erkennen. Ersetzen Sie den fehlerhaften Lüfter. (n = Lüfternummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 401 80010701-0701xxxx • 80010701-0702xxxx 80010701-0701xxxx Numeric sensor [NumericSensorElementName] going high (upper non-critical) has asserted. (PCI Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Assertion-Ereignis durch einen Sensor für nicht kritische Fehler wegen Überschrei- tung eines oberen Schwellenwerts geführt hat.
  • Seite 402 Support automatisch benachrichtigen: Nein Benutzeraktion: Reduzieren Sie die Temperatur. Überprüfen Sie den Luftstrom des Servers. Stellen Sie sicher, dass die Luft ungestört in den Server hinein- und aus dem Server hinausgelangen kann. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 403 80010701-2d01xxxx • 80010901-0701xxxx 80010701-2d01xxxx Numeric sensor [NumericSensorElementName] going high (upper non-critical) has asserted. (PCH Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Assertion-Ereignis durch einen Sensor für nicht kritische Fehler wegen Überschrei- tung eines oberen Schwellenwerts geführt hat.
  • Seite 404 Stellen Sie sicher, dass die Luftführung ordnungsgemäß installiert ist. Überprüfen Sie den Luftstrom des Servers. Stellen Sie sicher, dass die Luft ungestört in den Server hinein- und aus dem Server hinausgelangen kann. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 405 80010901-2701xxxx • 80010901-2d01xxxx 80010901-2701xxxx Numeric sensor [NumericSensorElementName] going high (upper critical) has asserted. (Am- bient 2 Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Assertion-Ereignis durch einen Sensor für kritische Fehler wegen Überschreitung eines oberen Schwellenwerts geführt hat.
  • Seite 406 CIM-Informationen: Präfix: PLAT und ID: 0498 SNMP-Trap-ID: 0 Support automatisch benachrichtigen: Nein Benutzeraktion: Überprüfen Sie den Luftstrom des Servers. Stellen Sie sicher, dass die Luft ungestört in den Server hinein- und aus dem Server hinausgelangen kann. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 407 80010b01-0702xxxx • 80010b01-2701xxxx 80010b01-0702xxxx Numeric sensor [NumericSensorElementName] going high (upper non-recoverable) has asser- ted. (VRD Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Assertion-Ereignis durch einen Sensor für die nicht behebbare Überschreitung ei- nes Maximalwerts geführt hat.
  • Seite 408 Dies wird möglicherweise auch als 800300122301xxxx oder 0x800300122301xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0509 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 409 8007010f-2582xxxx • 80070114-2201xxxx 8007010f-2582xxxx Sensor [SensorElementName] has transitioned from normal to non-critical state. (I/O Resour- ces) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "normal" zu "nicht kritisch" übergegangen ist. Dies wird möglicherweise auch als 8007010f2582xxxx oder 0x8007010f2582xxxx angezeigt.
  • Seite 410 Fahren Sie das System herunter und starten Sie es neu. Wenn das Fehlersymptom weiterhin auftritt, überprüfen Sie, ob die CPU richtig eingesetzt ist. Ersetzen Sie die Systemplatine, wenn der Fehler durch Herausnehmen und Wiedereinstecken der CPU nicht be- hoben wurde. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 411 80070202-0701xxxx • 80070204-0a01xxxx 80070202-0701xxxx Sensor [SensorElementName] has transitioned to critical from a less severe state. (SysBrd Vol Fault) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Weniger schwerwiegend" zu "Kritisch" übergegangen ist. Dies wird möglicherweise auch als 800702020701xxxx oder 0x800702020701xxxx angezeigt.
  • Seite 412 Stellen Sie sicher, dass der Luftstrom vom Netzteillüfter nicht behindert wird, z. B. durch ein Kabelbündel. Verwenden Sie das Dienstprogramm "IBM Power Configurator", um sicherzustellen, dass der aktuelle Stromver- brauch des Systems begrenzt ist. Weitere Informationen und die Möglichkeit zum Herunterladen des Dienstpro- gramms finden Sie unter http://www-03.ibm.com/systems/bladecenter/resources/powerconfig.html.
  • Seite 413 Stellen Sie sicher, dass der Luftstrom vom Netzteillüfter nicht behindert wird, z. B. durch ein Kabelbündel. Verwenden Sie das Dienstprogramm "IBM Power Configurator", um sicherzustellen, dass der aktuelle Stromver- brauch des Systems begrenzt ist. Weitere Informationen und die Möglichkeit zum Herunterladen des Dienstpro- gramms finden Sie unter http://www-03.ibm.com/systems/bladecenter/resources/powerconfig.html.
  • Seite 414 1. Aktualisieren Sie die Server-Firmware (weitere Informationen hierzu finden Sie im Abschnitt zum Wiederherstel- len der Server-Firmware). Tritt der Fehler weiterhin auf, ersetzen Sie die Systemplatine (nur für qualifizierte Kundendiensttechniker, siehe hierzu die Abschnitte zum Entfernen der Systemplatine und zum Installieren der Systemplatine). System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 415 80070219-0701xxxx • 80070301-0301xxxx 80070219-0701xxxx Sensor [SensorElementName] has transitioned to critical from a less severe state. (SysBrd Fault) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Weniger schwerwiegend" zu "Kritisch" übergegangen ist. Dies wird möglicherweise auch als 800702190701xxxx oder 0x800702190701xxxx angezeigt.
  • Seite 416 Benutzeraktion: Wenn es sich beim angegebenen Sensor um den Sensor "PS n 12V OC Fault" handelt, gehen Sie wie folgt vor, bis der Fehler behoben ist: Ermitteln Sie den aktuellen Stromverbrauch des Systems mit dem Dienstprogramm "IBM Power Configurator". Weitere Informationen und die Möglichkeit zum Herunterladen des Dienstprogramms finden Sie unter http:// www-03.ibm.com/systems/bladecenter/resources/powerconfig.html.
  • Seite 417 Benutzeraktion: Wenn es sich beim angegebenen Sensor um den Sensor "PS n 12V OC Fault" handelt, gehen Sie wie folgt vor, bis der Fehler behoben ist: Ermitteln Sie den aktuellen Stromverbrauch des Systems mit dem Dienstprogramm "IBM Power Configurator". Weitere Informationen und die Möglichkeit zum Herunterladen des Dienstprogramms finden Sie unter http:// www-03.ibm.com/systems/bladecenter/resources/powerconfig.html.
  • Seite 418 Alertkategorie: Kritisch - redundantes Netzteil Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0802 SNMP-Trap-ID: 9 Support automatisch benachrichtigen: Nein Benutzeraktion: Überprüfen Sie die Anzeigen für beide Netzteile. Befolgen Sie die Aktionen im Abschnitt zu Netzteilanzeigen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 419 806f0007-0301xxxx • 806f0008-0a01xxxx 806f0007-0301xxxx [ProcessorElementName] has Failed with IERR. (CPU 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem die Bedingung "Processor Failed – IERR" erkannt wurde. Dies wird möglicherweise auch als 806f00070301xxxx oder 0x806f00070301xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 420 Dies wird möglicherweise auch als 806f000d0400xxxx oder 0x806f000d0400xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0162 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 421 806f000d-0401xxxx • 806f000d-0403xxxx 806f000d-0401xxxx The Drive [StorageVolumeElementName] has been added. (Drive 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk hinzugefügt wurde. Dies wird möglicherweise auch als 806f000d0401xxxx oder 0x806f000d0401xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 422 Dies wird möglicherweise auch als 806f000d0406xxxx oder 0x806f000d0406xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0162 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 423 806f000d-0407xxxx • 806f000f-220101xx 806f000d-0407xxxx The Drive [StorageVolumeElementName] has been added. (Drive 7) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk hinzugefügt wurde. Dies wird möglicherweise auch als 806f000d0407xxxx oder 0x806f000d0407xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 424 Benutzeraktion: Dies ist ein vom UEFI-Code erkanntes Ereignis. Der UEFI-Fehlercode (POST-Fehlercode) für dieses Ereignis befindet sich im protokollierten IMM-Nachrichtentext. Die entsprechende Benutzeraktion finden Sie unter dem UEFI-Fehlercode (POST-Fehlercode) im Abschnitt zu den UEFI-Fehlercodes (POST-Fehlercodes) im Information Center. Firmwarefehler: Systemstartstatus: System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 425 806f000f-220104xx • 806f000f-22010axx 806f000f-220104xx The System [ComputerSystemElementName] has encountered a motherboard failure. (ABR Status) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein schwerwiegender Steuerplatinenfehler im System vorliegt. Dies wird möglicherweise auch als 806f000f220104xx oder 0x806f000f220104xx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 426 Benutzeraktion: Dies ist ein vom UEFI-Code erkanntes Ereignis. Der UEFI-Fehlercode (POST-Fehlercode) für dieses Ereignis befindet sich im protokollierten IMM-Nachrichtentext. Die entsprechende Benutzeraktion finden Sie unter dem UEFI-Fehlercode (POST-Fehlercode) im Abschnitt zu den UEFI-Fehlercodes (POST-Fehlercodes) im Information Center. Firmwarefehler: Systemstartstatus: System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 427 806f000f-2201ffff • 806f0021-2201xxxx 806f000f-2201ffff The System [ComputerSystemElementName] encountered a POST Error. (ABR Status) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung einen Fehler für den Selbsttest beim Einschalten (POST) erkannt hat. Dies wird möglicherweise auch als 806f000f2201ffff oder 0x806f000f2201ffff angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 428 Alertkategorie: Kritisch – Andere Wartungsfähig: Ja CIM-Informationen: Präfix: PLAT und ID: 0330 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die PCI-Anzeige. Überprüfen Sie, ob die betroffenen Adapter und die Adapterkarte richtig eingesetzt sind. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 429 806f0021-3002xxxx • 806f0023-2101xxxx 3. Aktualisieren Sie die Server-Firmware (UEFI und IMM) und die Adapter-Firmware. Wichtig: Für einige Clusterlö- sungen sind bestimmte Codeversionen oder koordinierte Code-Aktualisierungen erforderlich. Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren.
  • Seite 430 Wenn die Betriebsanzeige nicht leuchtet und die Fehleranzeige für das Netzteil leuchtet, ersetzen Sie Netzteil n. Wenn weder die Betriebsanzeige noch die Fehleranzeige für das Netzteil leuchten, lesen Sie die Informationen im Abschnitt zu Fehlern bei der Stromversorgung. (n = Netzteilnummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 431 CIM-Informationen: Präfix: PLAT und ID: 0138 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Anhang A. Fehlernachrichten des integrierten Managementmoduls II (IMM2)
  • Seite 432 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 433 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 434 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 435 806f010d-0400xxxx • 806f010d-0401xxxx 806f010d-0400xxxx The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aufgrund eines Fehlers inaktiviert wurde. Dies wird möglicherweise auch als 806f010d0400xxxx oder 0x806f010d0400xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 436 Ersetzen Sie die folgenden Komponenten nacheinander in der angezeigten Reihenfolge und starten Sie nach je- dem Ersetzungsvorgang den Server erneut: a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rück- wandplatine c. Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 437 806f010d-0404xxxx • 806f010d-0405xxxx 806f010d-0404xxxx The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aufgrund eines Fehlers inaktiviert wurde. Dies wird möglicherweise auch als 806f010d0404xxxx oder 0x806f010d0404xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 438 Ersetzen Sie die folgenden Komponenten nacheinander in der angezeigten Reihenfolge und starten Sie nach je- dem Ersetzungsvorgang den Server erneut: a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rück- wandplatine c. Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 439 806f010f-2201xxxx • 806f0207-0301xxxx 806f010f-2201xxxx The System [ComputerSystemElementName] encountered a firmware hang. (Firmware Error) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung eine Blockie- rung der Systemfirmware erkannt hat. Dies wird möglicherweise auch als 806f010f2201xxxx oder 0x806f010f2201xxxx angezeigt. Schweregrad: Fehler Alertkategorie: System –...
  • Seite 440 Support automatisch benachrichtigen: Ja Benutzeraktion: Führen Sie den Diagnosetest für Festplattenlaufwerke für Laufwerk n aus. Überprüfen Sie, ob die folgenden Komponenten richtig eingesetzt sind: a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 441 806f020d-0402xxxx • 806f020d-0403xxxx Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen Reihenfolge und starten Sie den Ser- ver jeweils erneut: a. Festplattenlaufwerk. b. Kabel zwischen Systemplatine und Rückwandplatine. c. Rückwand- platine des Festplattenlaufwerks. (n = Nummer des Festplattenlaufwerks) 806f020d-0402xxxx Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElement- Name].
  • Seite 442 Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen Reihenfolge und starten Sie den Ser- ver jeweils erneut: a. Festplattenlaufwerk. b. Kabel zwischen Systemplatine und Rückwandplatine. c. Rückwand- platine des Festplattenlaufwerks. (n = Nummer des Festplattenlaufwerks) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 443 806f020d-0406xxxx • 806f020d-0407xxxx 806f020d-0406xxxx Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElement- Name]. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit wahrscheinlich ist. Dies wird möglicherweise auch als 806f020d0406xxxx oder 0x806f020d0406xxxx angezeigt. Schweregrad: Warnung Alertkategorie: System –...
  • Seite 444 CIM-Informationen: Präfix: PLAT und ID: 0100 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Schließen Sie die Netzkabel wieder an. Überprüfen Sie die Betriebsanzeige von Netzteil n. Überprüfen Sie die Netzteilanzeigen, um weitere Informationen zu erhalten. (n = Netzteilnummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 445 Benutzeraktion: Anmerkung: Bei jedem Installieren oder Entfernen eines DIMMs müssen Sie die Stromversorgung des Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte.
  • Seite 446 Benutzeraktion: Anmerkung: Bei jedem Installieren oder Entfernen eines DIMMs müssen Sie die Stromversorgung des Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte.
  • Seite 447 Benutzeraktion: Anmerkung: Bei jedem Installieren oder Entfernen eines DIMMs müssen Sie die Stromversorgung des Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte.
  • Seite 448 Dies wird möglicherweise auch als 806f03232101xxxx oder 0x806f03232101xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0374 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 449 Wenn das DIMM aufgrund eines Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vor- geschlagenen Maßnahmen durch und starten Sie den Server erneut. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM über das Konfigurations-...
  • Seite 450 Wenn das DIMM aufgrund eines Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vor- geschlagenen Maßnahmen durch und starten Sie den Server erneut. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM über das Konfigurations-...
  • Seite 451 Wenn das DIMM aufgrund eines Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vor- geschlagenen Maßnahmen durch und starten Sie den Server erneut. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM über das Konfigurations-...
  • Seite 452 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 453 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 454 Support automatisch benachrichtigen: Ja Benutzeraktion: Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereig- nisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 455 806f050d-0401xxxx • 806f050d-0402xxxx Ersetzen Sie das SAS-Kabel. Überprüfen Sie die Verbindung des Kabels zur Rückwandplatine. Ersetzen Sie den RAID-Adapter. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. 806f050d-0401xxxx Array [ComputerSystemElementName] is in critical condition. (Drive 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit einen kritischen Status aufweist.
  • Seite 456 Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. Ersetzen Sie das SAS-Kabel. Überprüfen Sie die Verbindung des Kabels zur Rückwandplatine. Ersetzen Sie den RAID-Adapter. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 457 806f050d-0405xxxx • 806f050d-0406xxxx 806f050d-0405xxxx Array [ComputerSystemElementName] is in critical condition. (Drive 5) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit einen kritischen Status aufweist. Dies wird möglicherweise auch als 806f050d0405xxxx oder 0x806f050d0405xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 458 Vergewissern Sie sich, dass der Adapter unterstützt wird. Eine Liste der unterstützten Zusatzeinrichtungen fin- den Sie unter der Adresse http://www.ibm.com/systems/info/x86servers/serverproven/compat/us/. Entfernen Sie beide Adapter. Ersetzen Sie die PCIe-Adapter. Ersetzen Sie die Adapterkarte. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 459 806f052b-2101xxxx • 806f0607-0301xxxx 806f052b-2101xxxx Invalid or Unsupported firmware or software was detected on system [ComputerSystemEle- mentName]. (IMM2 FW Failover) Erläuterung: Diese Nachricht ist für den Anwendungsfall bestimmt, bei dem eine Implementierung eine ungültige oder nicht unterstützte Firmware- oder Softwareversion erkannt hat. Dies wird möglicherweise auch als 806f052b2101xxxx oder 0x806f052b2101xxxx angezeigt.
  • Seite 460 Stellen Sie sicher, dass die Firmware des RAID-Adapters und des Festplattenlaufwerks auf dem neuesten Stand ist. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. Ersetzen Sie das SAS-Kabel. Ersetzen Sie den RAID-Adapter. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 461 806f060d-0402xxxx • 806f060d-0403xxxx 806f060d-0402xxxx Array [ComputerSystemElementName] has failed. (Drive 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler bei einer Platteneinheit aufgetreten ist. Dies wird möglicherweise auch als 806f060d0402xxxx oder 0x806f060d0402xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 462 Stellen Sie sicher, dass die Firmware des RAID-Adapters und des Festplattenlaufwerks auf dem neuesten Stand ist. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. Ersetzen Sie das SAS-Kabel. Ersetzen Sie den RAID-Adapter. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 463 806f060d-0406xxxx • 806f060d-0407xxxx 806f060d-0406xxxx Array [ComputerSystemElementName] has failed. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler bei einer Platteneinheit aufgetreten ist. Dies wird möglicherweise auch als 806f060d0406xxxx oder 0x806f060d0406xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 464 CIM-Informationen: Präfix: PLAT und ID: 0126 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Stellen Sie sicher, dass die DIMMs in der richtigen Reihenfolge installiert wurden und in Größe, Typ, Taktfrequenz und Technologie identisch sind. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 465 806f070c-2004xxxx • 806f070d-0400xxxx 806f070c-2004xxxx Configuration Error for [PhysicalMemoryElementName] on Subsystem [MemoryElementNa- me]. (DIMM 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Speicher-DIMM-Konfigurationsfehler behoben wurde. Dies wird möglicherweise auch als 806f070c2004xxxx oder 0x806f070c2004xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 466 Dies wird möglicherweise auch als 806f070d0403xxxx oder 0x806f070d0403xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0178 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 467 806f070d-0404xxxx • 806f070d-0406xxxx 806f070d-0404xxxx Rebuild in progress for Array in system [ComputerSystemElementName]. (Drive 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit läuft. Dies wird möglicherweise auch als 806f070d0404xxxx oder 0x806f070d0404xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 468 Dies wird möglicherweise auch als 806f08070301xxxx oder 0x806f08070301xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0061 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 469 806f0813-2581xxxx • 806f0813-2582xxxx 806f0813-2581xxxx A Uncorrectable Bus Error has occurred on system [ComputerSystemElementName]. (DIMMs) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung einen nicht behebbaren Busfehler erkannt hat. Dies wird möglicherweise auch als 806f08132581xxxx oder 0x806f08132581xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 470 Dies wird möglicherweise auch als 806f08232101xxxx oder 0x806f08232101xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0376 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 471 806f090c-2001xxxx • 806f090c-2003xxxx 806f090c-2001xxxx [PhysicalMemoryElementName] on Subsystem [MemoryElementName] Throttled. (DIMM 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Speicher reguliert wurde. Dies wird möglicherweise auch als 806f090c2001xxxx oder 0x806f090c2001xxxx angezeigt. Schweregrad: Warnung Alertkategorie: System –...
  • Seite 472 Überprüfen Sie die Umgebungstemperatur. Die technischen Daten müssen beachtet werden. Stellen Sie sicher, dass der Kühlkörper für Mikroprozessor n ordnungsgemäß installiert ist. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie Mikroprozessor n. (n= Mikroprozessornummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 473 806f0a0c-2001xxxx • 806f0a0c-2002xxxx 806f0a0c-2001xxxx An Over-Temperature Condition has been detected on the [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Übertemperaturbedingung für den Speicher erkannt wurde. Dies wird möglicherweise auch als 806f0a0c2001xxxx oder 0x806f0a0c2001xxxx angezeigt.
  • Seite 474 Serverabdeckung installiert und vollständig ge- schlossen ist. Stellen Sie sicher, dass die Umgebungstemperatur den technischen Daten entspricht. Wenn ein Lüfter ausgefallen ist, gehen Sie wie bei einem Lüfterausfall vor. Ersetzen Sie DIMM n. (n = DIMM-Nummer) System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 475 81010002-0701xxxx • 81010204-1d01xxxx 81010002-0701xxxx Numeric sensor [NumericSensorElementName] going low (lower non-critical) has deasserted. (CMOS Battery) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert zu einem Deassertion-Ereignis durch einen Sensor für nicht kritische Fehler wegen Unter- schreitung eines unteren Schwellenwerts geführt hat.
  • Seite 476 Dies wird möglicherweise auch als 810102041d04xxxx oder 0x810102041d04xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Lüfterfehler Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0481 SNMP-Trap-ID: 11 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 477 81010204-1d05xxxx • 81010701-0702xxxx 81010204-1d05xxxx Numeric sensor [NumericSensorElementName] going low (lower critical) has deasserted. (Fan 5 Tach) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert zu einem Deassertion-Ereignis durch einen Sensor für kritische Fehler wegen Unterschrei- tung eines unteren Schwellenwerts geführt hat.
  • Seite 478 Dies wird möglicherweise auch als 810107012d01xxxx oder 0x810107012d01xxxx angezeigt. Schweregrad: Information Alertkategorie: Warnung – Temperatur Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0491 SNMP-Trap-ID: 12 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 479 81010901-0701xxxx • 81010901-0703xxxx 81010901-0701xxxx Numeric sensor [NumericSensorElementName] going high (upper critical) has deasserted. (PCI Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Deassertion-Ereignis durch einen Sensor für kritische Fehler wegen Überschrei- tung eines oberen Schwellenwerts geführt hat.
  • Seite 480 CIM-Informationen: Präfix: PLAT und ID: 0495 SNMP-Trap-ID: 1 Support automatisch benachrichtigen: Nein Benutzeraktion: Wenn der angegebene Sensor der 3,3-V-, 5-V- oder 12-V-Systemplatinensensor ist, ist keine Aktion erforderlich. Nachricht dient nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 481 81010b01-0701xxxx • 81010b01-0703xxxx 81010b01-0701xxxx Numeric sensor [NumericSensorElementName] going high (upper non-recoverable) has deas- serted. (PCI Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Deassertion-Ereignis durch einen Sensor für nicht behebbare Fehler wegen Über- schreitung eines oberen Schwellenwerts geführt hat.
  • Seite 482 Dies wird möglicherweise auch als 810300062101xxxx oder 0x810300062101xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0508 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 483 81030012-2301xxxx • 81070201-0301xxxx 81030012-2301xxxx Sensor [SensorElementName] has asserted. (OS RealTime Mod) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung ein Assertion- Ereignis für einen Sensor erkannt hat. Dies wird möglicherweise auch als 810300122301xxxx oder 0x810300122301xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 484 Dies wird möglicherweise auch als 810702040a01xxxx oder 0x810702040a01xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Lüfterfehler Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0523 SNMP-Trap-ID: 11 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 485 81070204-0a02xxxx • 81070208-0a02xxxx 81070204-0a02xxxx Sensor [SensorElementName] has transitioned to a less severe state from critical. (PS 2 Fan Fault) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Kritisch" zu "Weniger schwerwiegend" übergegangen ist. Dies wird möglicherweise auch als 810702040a02xxxx oder 0x810702040a02xxxx angezeigt.
  • Seite 486 Dies wird möglicherweise auch als 810702142201xxxx oder 0x810702142201xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0523 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 487 81070219-0701xxxx • 81070608-0a01xxxx 81070219-0701xxxx Sensor [SensorElementName] has transitioned to a less severe state from critical. (SysBrd Fault) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Kritisch" zu "Weniger schwerwiegend" übergegangen ist. Dies wird möglicherweise auch als 810702190701xxxx oder 0x810702190701xxxx angezeigt.
  • Seite 488 Dies wird möglicherweise auch als 816f00070301xxxx oder 0x816f00070301xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – CPU Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0043 SNMP-Trap-ID: 40 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 489 816f0008-0a01xxxx • 816f0009-1301xxxx 816f0008-0a01xxxx [PowerSupplyElementName] has been removed from container [PhysicalPackageElementNa- me]. (Power Supply 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Netzteil entfernt wurde. Dies wird möglicherweise auch als 816f00080a01xxxx oder 0x816f00080a01xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 490 Sie mindestens 1 Minute, bevor Sie das Laufwerk erneut installieren. Ersetzen Sie das Festplattenlaufwerk. Stellen Sie sicher, dass die Firmware des Festplattenlaufwerks und des RAID-Controllers auf dem neuesten Stand sind. Überprüfen Sie das SAS-Kabel. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 491 816f000d-0402xxxx • 816f000d-0403xxxx 816f000d-0402xxxx The Drive [StorageVolumeElementName] has been removed from unit [PhysicalPackageEle- mentName]. (Drive 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk entfernt wurde. Dies wird möglicherweise auch als 816f000d0402xxxx oder 0x816f000d0402xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 492 Sie mindestens 1 Minute, bevor Sie das Laufwerk erneut installieren. Ersetzen Sie das Festplattenlaufwerk. Stellen Sie sicher, dass die Firmware des Festplattenlaufwerks und des RAID-Controllers auf dem neuesten Stand sind. Überprüfen Sie das SAS-Kabel. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 493 816f000d-0406xxxx • 816f000d-0407xxxx 816f000d-0406xxxx The Drive [StorageVolumeElementName] has been removed from unit [PhysicalPackageEle- mentName]. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk entfernt wurde. Dies wird möglicherweise auch als 816f000d0406xxxx oder 0x816f000d0406xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 494 Dies wird möglicherweise auch als 816f00212201xxxx oder 0x816f00212201xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0331 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 495 816f0021-2582xxxx • 816f0021-3002xxxx 816f0021-2582xxxx Fault condition removed on slot [PhysicalConnectorElementName] on system [ComputerSys- temElementName]. (All PCI Error) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Fehlerbedingung in einem Steckplatz entfernt wurde. Dies wird möglicherweise auch als 816f00212582xxxx oder 0x816f00212582xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 496 Dies wird möglicherweise auch als 816f01080a02xxxx oder 0x816f01080a02xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch - Stromversorgung Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0087 SNMP-Trap-ID: 4 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 497 816f010c-2001xxxx • 816f010c-2003xxxx 816f010c-2001xxxx Uncorrectable error recovery detected for [PhysicalMemoryElementName] on Subsystem [Me- moryElementName]. (DIMM 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung eine Wieder- herstellung nach einem unkorrigierbaren Speicherfehler erkannt hat. Dies wird möglicherweise auch als 816f010c2001xxxx oder 0x816f010c2001xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 498 Dies wird möglicherweise auch als 816f010d0400xxxx oder 0x816f010d0400xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0167 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 499 816f010d-0401xxxx • 816f010d-0403xxxx 816f010d-0401xxxx The Drive [StorageVolumeElementName] has been enabled. (Drive 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aktiviert wurde. Dies wird möglicherweise auch als 816f010d0401xxxx oder 0x816f010d0401xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 500 Dies wird möglicherweise auch als 816f010d0406xxxx oder 0x816f010d0406xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0167 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 501 816f010d-0407xxxx • 816f0207-0301xxxx 816f010d-0407xxxx The Drive [StorageVolumeElementName] has been enabled. (Drive 7) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aktiviert wurde. Dies wird möglicherweise auch als 816f010d0407xxxx oder 0x816f010d0407xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 502 Dies wird möglicherweise auch als 816f020d0402xxxx oder 0x816f020d0402xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Vorhergesagter Fehler Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0169 SNMP-Trap-ID: 27 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 503 816f020d-0403xxxx • 816f020d-0405xxxx 816f020d-0403xxxx Failure no longer Predicted on drive [StorageVolumeElementName] for array [ComputerSyste- mElementName]. (Drive 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit nicht mehr vorhergesagt wird. Dies wird möglicherweise auch als 816f020d0403xxxx oder 0x816f020d0403xxxx angezeigt.
  • Seite 504 Dies wird möglicherweise auch als 816f03080a01xxxx oder 0x816f03080a01xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0099 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 505 816f0308-0a02xxxx • 816f030c-2002xxxx 816f0308-0a02xxxx [PowerSupplyElementName] has returned to a Normal Input State. (Power Supply 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung ein Netzteil erkannt hat, dessen Eingangsspannung wieder in den normalen Zustand zurückgekehrt ist. Dies wird möglicherweise auch als 816f03080a02xxxx oder 0x816f03080a02xxxx angezeigt.
  • Seite 506 Dies wird möglicherweise auch als 816f030c2581xxxx oder 0x816f030c2581xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0137 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Eines der DIMMs : System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 507 816f0313-1701xxxx • 816f040c-2002xxxx 816f0313-1701xxxx System [ComputerSystemElementName] has recovered from an NMI. (NMI State) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Wiederherstellung nach einem Software-NMI erkannt wurde. Dies wird möglicherweise auch als 816f03131701xxxx oder 0x816f03131701xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 508 Dies wird möglicherweise auch als 816f040c2581xxxx oder 0x816f040c2581xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0130 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Eines der DIMMs : System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 509 816f0413-2582xxxx • 816f050c-2002xxxx 816f0413-2582xxxx A PCI PERR recovery has occurred on system [ComputerSystemElementName]. (PCIs) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein PCI PERR behoben wurde. Dies wird möglicherweise auch als 816f04132582xxxx oder 0x816f04132582xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 510 Dies wird möglicherweise auch als 816f050c2581xxxx oder 0x816f050c2581xxxx angezeigt. Schweregrad: Information Alertkategorie: Warnung – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0145 SNMP-Trap-ID: 43 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Eines der DIMMs : System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 511 816f050d-0400xxxx • 816f050d-0402xxxx 816f050d-0400xxxx Critical Array [ComputerSystemElementName] has deasserted. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei eine Implementierung erkannt hat, dass ein Deassertion-Ereignis für eine kritische Platteneinheit eingetreten ist. Dies wird möglicherweise auch als 816f050d0400xxxx oder 0x816f050d0400xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 512 Dies wird möglicherweise auch als 816f050d0405xxxx oder 0x816f050d0405xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0175 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 513 816f050d-0406xxxx • 816f0607-0301xxxx 816f050d-0406xxxx Critical Array [ComputerSystemElementName] has deasserted. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei eine Implementierung erkannt hat, dass ein Deassertion-Ereignis für eine kritische Platteneinheit eingetreten ist. Dies wird möglicherweise auch als 816f050d0406xxxx oder 0x816f050d0406xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 514 Dies wird möglicherweise auch als 816f060d0402xxxx oder 0x816f060d0402xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0177 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 515 816f060d-0403xxxx • 816f060d-0405xxxx 816f060d-0403xxxx Array in system [ComputerSystemElementName] has been restored. (Drive 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Platteneinheit wiederhergestellt wurde. Dies wird möglicherweise auch als 816f060d0403xxxx oder 0x816f060d0403xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 516 Dies wird möglicherweise auch als 816f070c2001xxxx oder 0x816f070c2001xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0127 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 517 816f070c-2002xxxx • 816f070c-2004xxxx 816f070c-2002xxxx Configuration error for [PhysicalMemoryElementName] on Subsystem [MemoryElementNa- me] has deasserted. (DIMM 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Bestätigung eines DIMM-Konfigurationsfehler aufgehoben wurde. Dies wird möglicherweise auch als 816f070c2002xxxx oder 0x816f070c2002xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 518 Dies wird möglicherweise auch als 816f070d0401xxxx oder 0x816f070d0401xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0179 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 519 816f070d-0402xxxx • 816f070d-0404xxxx 816f070d-0402xxxx Rebuild completed for Array in system [ComputerSystemElementName]. (Drive 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen wurde. Dies wird möglicherweise auch als 816f070d0402xxxx oder 0x816f070d0402xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 520 Dies wird möglicherweise auch als 816f070d0407xxxx oder 0x816f070d0407xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0179 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 521 816f0807-0301xxxx • 816f0813-2582xxxx 816f0807-0301xxxx [ProcessorElementName] has been Enabled. (CPU 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Prozessor aktiviert wurde. Dies wird möglicherweise auch als 816f08070301xxxx oder 0x816f08070301xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 522 Dies wird möglicherweise auch als 816f090c2002xxxx oder 0x816f090c2002xxxx angezeigt. Schweregrad: Information Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0143 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 523 816f090c-2003xxxx • 816f0a07-0301xxxx 816f090c-2003xxxx [PhysicalMemoryElementName] on Subsystem [MemoryElementName] is no longer Throttled. (DIMM 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Speicher nicht mehr reguliert wird. Dies wird möglicherweise auch als 816f090c2003xxxx oder 0x816f090c2003xxxx angezeigt. Schweregrad: Information Alertkategorie: System –...
  • Seite 524 Dies wird möglicherweise auch als 816f0a0c2003xxxx oder 0x816f0a0c2003xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch – Temperatur Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0147 SNMP-Trap-ID: 0 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 525 816f0a0c-2004xxxx 816f0a0c-2004xxxx An Over-Temperature Condition has been removed on the [PhysicalMemoryElementName] on Subsystem [MemoryElementName]. (DIMM 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Übertemperaturbedingung für den Speicher entfernt wurde. Dies wird möglicherweise auch als 816f0a0c2004xxxx oder 0x816f0a0c2004xxxx angezeigt. Schweregrad: Information Alertkategorie: Kritisch –...
  • Seite 526 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 527: Anhang B. Uefi-Fehlercodes (Post-Fehlercodes)

    Reihenfolge aus, bis das Problem behoben ist. Nachdem Sie alle Aktio- nen ausgeführt haben, die in diesem Feld beschrieben werden, wenden Sie sich an den IBM Support, wenn Sie das Problem nicht beheben können. In der folgenden Auflistung werden die UEFI-Fehlercodes (POST-Fehlercodes) und...
  • Seite 528 Sie den Adapter und alle angeschlossenen Kabel heraus und stecken sie wieder ein. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen für UEFI oder Adapter, die diesen Fehler betreffen. ANMERKUNG: Es ist möglicherweise erforderlich, nicht verwendete Nur-Lese-Speicher (ROM) für Zusatzeinrichtungen in der UEFI F1-Konfiguration oder im Dienstprogramm für er-...
  • Seite 529 I.3048005 • I.3818002 I.3048005 [I.3048005] UEFI has booted from the backup flash bank. Erläuterung: Das UEFI-Backup-Image wird gebootet. Schweregrad: Information Benutzeraktion: Gehen Sie wie folgt vor: Informationen zur Wiederherstellung der Primärgruppe des Systems finden Sie in den Serviceinformationen für dieses Produkt im Abschnitt zur UEFI-Wiederherstellung. I.3808004 [I.3808004] The IMM System Event log (SEL) is full.
  • Seite 530 Setup -> System Settings -> Devices and I/O Ports -> PCIe Gen1/Gen2/Gen3 Speed Selection" oder mithilfe des Dienstprogramms für erweiterte Einstellungen (ASU) konfiguriert werden. Prüfen Sie die Website des IBM Support auf geeignete Einheitentreiber, Firmwareaktualisierungen, überarbeitete Serviceinformationen zu diesem Produkt oder andere Informationen, die diesen Fehler betreffen. Laden Sie den neuen Einheitentreiber und alle erforderlichen Firmwareaktualisierungen.
  • Seite 531 Erläuterung: Es wurde ein interner UEFI-Firmwarefehler erkannt und ein Systemstopp eingeleitet. Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für das UEFI-Image durch.
  • Seite 532 Erläuterung: Es wurde ein interner UEFI-Firmwarefehler erkannt und ein Systemstopp eingeleitet. Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für das UEFI-Image durch.
  • Seite 533 Erläuterung: Es wurde ein interner UEFI-Firmwarefehler erkannt und ein Systemstopp eingeleitet. Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für das UEFI-Image durch.
  • Seite 534 Inaktivieren Sie die Speicherspiegelung und die Verwendung von Zusatzspeicher. Wenn die Abweichung durch diese Maßnahme beseitigt wird, prüfen Sie die Website des IBM Support auf Informationen zu diesem Fehler. Führen Sie ein erneutes Flash-Update für die UEFI-Firmware durch.
  • Seite 535 Ersatzspeicher-/Paarmodus.) Wird ein DIMM zu einem anderen Speicherkanal verschoben und tritt das Problem dort erneut auf, ersetzen Sie das DIMM. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Speicherfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Wenn der Fehler beim ursprünglichen DIMM-Steckplatz verbleibt, überprüfen Sie den Steckplatz erneut auf Fremdkörper und entfernen Sie diese gegebenenfalls.
  • Seite 536 Schweregrad: Warnung Benutzeraktion: Gehen Sie wie folgt vor: Wenn der Prozessor oder die Firmware soeben aktualisiert wurde, prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die diesen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Wenn mehrere Prozessoren vorhanden sind, tauschen Sie die Pro- zessoren aus, um den betroffenen Prozessor in einen anderen Prozessorsockel zu versetzen, und führen Sie den...
  • Seite 537 Verwenden Sie F1 Setup, um das Datum und die Uhrzeit neu einzustellen. Wenn das Problem nach einer System- grundstellung erneut auftritt, ersetzen Sie die CMOS-Batterie. Wenn das Problem weiterhin besteht, prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die diesen Fehler betreffen.
  • Seite 538 Entfernen Sie die zusätzliche Stromversorgung vom Knoten. Dadurch wird ein Warmstart für den Knoten durch- geführt. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für die UEFI-Firmware durch.
  • Seite 539 Entfernen Sie die zusätzliche Stromversorgung vom Knoten. Dadurch wird ein Warmstart für den Knoten durch- geführt. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für die IMM-Firmware durch.
  • Seite 540 00580A4-Ereignis, das eine erkannte Änderung in der DIMM-Bestückung bezeich- net, die mit diesem Problem zusammenhängen könnte.) Prüfen Sie die Website des IBM Support auf geeignete Firmwareaktualisierungen, die diesen Speicherfehler be- treffen. In den Releaseinformationen werden die aktualisierten Adressen für die bekannten Probleme aufgelistet.
  • Seite 541 PFA (Predictive Failure Analysis) dort erneut ansetzt, ersetzen Sie das verschobene DIMM. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins, die diesen Speicherfehler betreffen. (Link zu den Service-Bulletins des IBM Supports) (Nur für qualifizierte Kundendiensttechniker) Wenn das Problem für denselben DIMM-Steckplatz erneut auftritt, überprüfen Sie den DIMM-Steckplatz auf Fremdkörper und entfernen Sie diese gegebenenfalls.
  • Seite 542 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 543: Anhang C. Testergebnisse Für Dsa-Diagnosetests

    Anhang C. Testergebnisse für DSA-Diagnosetests Nach dem Ausführen der DSA-Diagnosetests können Sie anhand dieser Informatio- nen alle gefundenen Probleme lösen. Testergebnisse für DSA Broadcom-Netzwerk Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Broadcom- Netzwerktest ausführen. 405-000-000 BRCM:TestControlRegisters Test Passed Erläuterung: Der Test wurde bestanden.
  • Seite 544 Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-007-000 BRCM:TestLEDs Test Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 545 405-800-000 • 405-804-000 405-800-000 BRCM:TestControlRegisters Test Aborted Erläuterung: Der Steuerregistertest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-801-000 BRCM:TestMIIRegisters Test Aborted Erläuterung: Der MII-Registertest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-802-000 BRCM:TestEEPROM Test Aborted Erläuterung: Der EEPROM-Test wurde abgebrochen.
  • Seite 546 VPD-Abschnitt für diese Komponente. 2. Führen Sie den Test erneut aus. 3. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 547 405-901-000 • 405-903-000 405-901-000 BRCM:TestMIIRegisters Test Failed Erläuterung: Beim Testen der internen PHY-Register wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Überprüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firmwareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/ VPD-Abschnitt für diese Komponente.
  • Seite 548 VPD-Abschnitt für diese Komponente. 2. Führen Sie den Test erneut aus. 3. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 549: Testergebnisse Für Dsa Brocade-Netzwerktest

    405-907-000 • 218-001-000 405-907-000 BRCM:TestLEDs Test Failed Erläuterung: Bei der Funktionsprüfung der Status-LEDs wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Überprüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firmwareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/ VPD-Abschnitt für diese Komponente.
  • Seite 550 Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-006-000 Brocade:InternalLoopbackTest Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 551 218-800-000 • 218-804-000 218-800-000 Brocade:MemoryTest Aborted Erläuterung: Der Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-801-000 Brocade:ExternalLoopbackTest Aborted Erläuterung: Der Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-802-000 Brocade:SerdesLoopbackTest Aborted Erläuterung: Der Test wurde abgebrochen.
  • Seite 552 1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-901-000 Brocade:ExternalLoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.
  • Seite 553 1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-903-000 Brocade:PCILoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.

  • Seite 554: Testergebnisse Für Die Dsa-Prüfpunktanzeige

    1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-906-000 Brocade:InternalLoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.

  • Seite 555: Testergebnisse Für Dsa Cpu-Belastungstest

    180-801-000 • 180-901-000 180-801-000 Check-point Panel Test Aborted Erläuterung: Der Prüfpunktanzeigentest wurde abgebrochen. BMC kann nicht überprüfen, ob das Kabel für die Be- dienerinformationsanzeige verbunden ist. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 556 6. Wenn das System nicht mehr reagiert, schalten Sie das System aus und wieder ein und führen Sie den Test an- schließend erneut aus. 7. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 557 089-803-000 • 089-901-000 089-803-000 CPU Stress Test Aborted Erläuterung: CPU-Belastungstest abgebrochen. Speicherkapazität reicht für die Ausführung des Tests nicht aus. Es ist mindestens 1 GB erforderlich. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein 089-804-000 CPU Stress Test Aborted Erläuterung: CPU-Belastungstest abgebrochen.

  • Seite 558: Testergebnisse Für Dsa Emulex-Adapter

    Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 516-800-000 ELXUCNA: NIC MAC LoopBackTest Aborted Erläuterung: Der Prüfschleifentest in der MAC-Schicht wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 559 516-801-000 • 516-901-000 516-801-000 ELXUCNA: NIC PHY LoopBackTest Aborted Erläuterung: Der Prüfschleifentest in der physikalischen Schicht wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 516-802-000 ELXUCNA: ELXUCNA: NIC LED(Beacon)Test Aborted Erläuterung: Die Überprüfung der Status-LEDs wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein...

  • Seite 560: Testergebnisse Für Dsa Exa-Port-Pingtest

    2. Stellen Sie sicher, dass die Kabelverbindungen für die Skalierbarkeit den Spezifikationen entsprechen. 3. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical Service-Mitarbeiter. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 561: Testergebnisse Für Dsa-Festplattenlaufwerk

    401-802-000 • 401-901-001 401-802-000 EXA Port Ping Test Aborted Erläuterung: Der Pingtest für den EXA-Port wurde abgebrochen. Die Portverbindungen sind möglicherweise nicht richtig. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Lösen Sie die Netzkabel, warten Sie 45 Sekunden, schließen Sie die Netzkabel wieder an und führen Sie den Test erneut aus.
  • Seite 562 2. Führen Sie den Test erneut aus. 3. Überprüfen Sie, ob die Firmware die aktuelle Version aufweist. 4. Führen Sie den Test erneut aus. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical Support-Mitarbeiter. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 563: Testergebnisse Für Dsa Intel-Netzwerk

    406-000-000 • 406-003-000 Testergebnisse für DSA Intel-Netzwerk Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Intel-Netz- werktest ausführen. 406-000-000 IANet:Registers Test Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-001-000 IANet:EEPROM Test Passed Erläuterung: Der Test wurde bestanden.
  • Seite 564 Erläuterung: Der FIFO-Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-803-000 IANet:Interrupts Test Aborted Erläuterung: Der Interrupttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 565 406-804-000 • 406-901-000 406-804-000 IANet:Loopback Test Aborted Erläuterung: Der Prüfschleifentest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-900-000 IANet:Registers Test Failed Erläuterung: Beim Registertest wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 566 2. Überprüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firmwareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/ VPD-Abschnitt für diese Komponente. 3. Führen Sie den Test erneut aus. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 567: Testergebnisse Für Dsa Lsi-Festplattenlaufwerk

    2. Führen Sie den Test erneut aus. 3. Überprüfen Sie, ob die Firmware die aktuelle Version aufweist. 4. Führen Sie den Test erneut aus. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. Anhang C. Testergebnisse für DSA-Diagnosetests...

  • Seite 568: Testergebnisse Für Dsa Mellanox-Adapter

    Erläuterung: Der Porttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 408-801-000 MLNX:MLNX_DiagnosticTestIBPort Test Aborted Erläuterung: Der Porttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 569: Testergebnisse Für Den Dsa-Speicherisolationstest

    408-900-000 • 201-000-000 408-900-000 MLNX:MLNX_DiagnosticTestEthernetPort Test Failed Erläuterung: Der Porttest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass sich die physische Verbindung des getesteten Ports im Status "Aktiv" befindet. 2.
  • Seite 570 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 571 201-811-001 • 201-811-003 201-811-001 Standalone Memory Test Aborted Erläuterung: SMBIOS-Schlüssel "_SM_" nicht gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 572 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 573 201-812-003 • 201-813-001 201-812-003 Standalone Memory Test Aborted Erläuterung: Hauptspeichertest wird für dieses System nicht unterstützt. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 574 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 575 201-814-001 • 201-814-003 201-814-001 Standalone Memory Test Aborted Erläuterung: Chipsatzfehler: Scubbing-Funktion für CPU kann nicht inaktiviert werden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 576 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 577 201-815-003 • 201-816-001 201-815-003 Standalone Memory Test Aborted Erläuterung: Programmfehler bei der Auswahl der Schnellspeicher-Menüoption. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 578 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 579 201-818-001 • 201-818-003 201-818-001 Standalone Memory Test Aborted Erläuterung: SMBIOS-Schlüssel "_SM_" nicht gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 580 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 581 201-819-003 • 201-820-001 201-819-003 Standalone Memory Test Aborted Erläuterung: Die Start-Ende-Adressbereiche liegen im eingeschränkten Bereich des Speichers. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 582 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 583 201-821-001 • 201-821-003 201-821-001 Standalone Memory Test Aborted Erläuterung: MTRR-Register mit variablem Bereich sind größer als MTRR-Register mit festem Bereich. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 584 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 585 201-822-003 • 201-824-001 201-822-003 Standalone Memory Test Aborted Erläuterung: Ungültige MTRR-Serviceanforderung. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 586 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 587 201-826-001 • 201-826-003 201-826-001 Standalone Memory Test Aborted Erläuterung: BIOS: Speichercontroller wurde inaktiviert. Gehen Sie zur Konfigurationsseite und aktivieren Sie den Speichercontroller. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 588 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 589 201-827-003 • 201-844-001 201-827-003 Standalone Memory Test Aborted Erläuterung: BIOS: ECC-Funktion durch BIOS inaktiviert. Gehen Sie zur Konfigurationsseite und aktivieren Sie die ECC-Generierung. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 590 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 591 201-845-001 • 201-845-003 201-845-001 Standalone Memory Test Aborted Erläuterung: Chipsatzfehler: Problem beim Löschen der Steuerregister für die MSR-Maschinenprüfung aufgetreten. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 592 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 593 201-859-003 • 201-860-001 201-859-003 Standalone Memory Test Aborted Erläuterung: UNGÜLTIGER XSECSRAT-Typ. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 594 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 595 201-861-001 • 201-861-003 201-861-001 Standalone Memory Test Aborted Erläuterung: Kein SRAT-Type 1 gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 596 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 597 201-862-003 • 201-863-001 201-862-003 Standalone Memory Test Aborted Erläuterung: Keine OEM1-Struktur gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 598 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 599 201-864-001 • 201-864-003 201-864-001 Standalone Memory Test Aborted Erläuterung: Kein GAS in OEM1 zugeordnet. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 600 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 601 201-865-003 • 201-866-001 201-865-003 Standalone Memory Test Aborted Erläuterung: Kein XSECSRAT-Schlüssel in OEM0-Struktur. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 602 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 603 201-867-001 • 201-867-003 201-867-001 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der Puffer ist nicht zugeordnet. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 604 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 605 201-868-003 • 201-869-001 201-868-003 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der in GetMemoryMap zugeordnete Puffer ist zu klein. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 606 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 607 201-870-001 • 201-870-003 201-870-001 Standalone Memory Test Aborted Erläuterung: Die CPU-Domäne in ACPI ist nicht gültig. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 608 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 609 201-871-003 • 201-877-001 201-871-003 Standalone Memory Test Aborted Erläuterung: Es wurde eine Datenabweichung festgestellt. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 610 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 611 201-878-001 • 201-878-003 201-878-001 Standalone Memory Test Aborted Erläuterung: Die Ersatzspeicherfunktion muss inaktiviert werden. Gehen Sie zur Konfigurationsseite und inaktivie- ren Sie die Ersatzspeicherfunktion. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 612 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 613 201-885-003 • 201-886-001 201-885-003 Standalone Memory Test Aborted Erläuterung: Prozessor unterstützt keine MTRR-Registerbearbeitung. Schreiben in Speicher ohne Cache nicht mög- lich. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 614 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. 201-899-000 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 615 201-899-001 • 201-901-000 201-899-001 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 201-899-002 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 201-899-003...
  • Seite 616 6. Stellen Sie sicher, dass alle DIMMs im Configuration/Setup Utility-Programm aktiviert sind. 7. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 617: Testergebnisse Dsa-Speicherbelastungstest

    201-901-003 • 202-801-000 201-901-003 Standalone Memory Test Failed Erläuterung: Der Speicherdiagnosetest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 618 7. Führen Sie die standardmäßige DSA-Speicherdiagnose durch, um den gesamten Speicher zu prüfen. 8. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 619: Testergebnisse Für Dsa Nvidia Gpu

    202-902-000 • 409-003-000 202-902-000 MemStr Test Failed Erläuterung: Speicherkapazität reicht für die Ausführung des Tests nicht aus. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass der gesamte Speicher aktiviert ist, indem Sie "Available System Memory" im Abschnitt "Re- source Utilization"...
  • Seite 620 Erläuterung: Der NVIDIA-Benutzerdiagnosetest wurde abgebrochen. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 409-803-000 Nvidia::DiagnosticServiceProvider::Bandwidth Test Aborted Erläuterung: Der NVIDIA-GPU-Bandbreitentest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 621 4. Führen Sie die Diagnose mit derselben GPU erneut auf dem System aus, das betriebsbereit ist. Diagnosefehler können durch verschiedene Systemfehler verursacht werden. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. Anhang C. Testergebnisse für DSA-Diagnosetests...
  • Seite 622 4. Führen Sie die Diagnose mit derselben GPU erneut auf dem System aus, das betriebsbereit ist. Diagnosefehler können durch verschiedene Systemfehler verursacht werden. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 409-904-000 Nvidia::DiagnosticServiceProvider::Query Test Failed Erläuterung: Der NVIDIA-GPU-Abfragetest ist fehlgeschlagen.

  • Seite 623: Testergebnisse Für Dsa-Optisches Laufwerk

    409-906-000 • 215-801-000 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 409-906-000 Nvidia::DiagnosticServiceProvider::Binomial Test Failed Erläuterung: Der NVIDIA-GPU-Binomialtest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 624 Kabel. Ersetzen Sie beschädigte Kabel. 4. Führen Sie den Test erneut aus. 5. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 625 215-901-000 • 215-903-000 215-901-000 Optical Drive Test Aborted Erläuterung: Der Test des optischen Laufwerks wurde abgebrochen. Kein Datenträger im Laufwerk gefunden. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Legen Sie eine neue CD oder DVD in das Laufwerk ein und warten Sie 15 Sekunden, bis der Datenträger erkannt wurde.

  • Seite 626: Testergebnisse Beim Dsa-Systemmanagement

    1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 627 166-803-001 • 166-805-001 166-803-001 IMM I2C Test Aborted Erläuterung: Knoten ausgelastet. Versuchen Sie es später erneut. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 628 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 629 166-809-001 • 166-811-001 166-809-001 IMM I2C Test Aborted Erläuterung: Anforderungsdaten abgeschnitten. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her.
  • Seite 630 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 631 166-815-001 • 166-817-001 166-815-001 IMM I2C Test Aborted Erläuterung: Ungültiges Datenfeld in Anforderung. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 632 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 633 166-821-001 • 166-823-001 166-821-001 IMM I2C Test Aborted Erläuterung: Befehlsantwort konnte nicht bereitgestellt werden. BMC-Initialisierung läuft. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 634 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. 3. Führen Sie den Test erneut aus. 4. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 635 166-907-001 • 166-908-001 166-907-001 IMM I2C Test Failed Erläuterung: IMM gibt einen Fehler in PCA9545- -- Fehler in 4-Kanal-I2C-Switch-Bus (BUS 6) an. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.

  • Seite 636: Testergebnisse Beim Dsa-Bandlaufwerk

    4. Führen Sie den Test nach dem Upgrade auf die aktuelle Firmwareversion erneut aus. 5. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 637 264-903-000 • 264-904-000 264-903-000 Tape Test Failed Erläuterung: Bandtest fehlgeschlagen. Kein Datenträger gefunden. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Reinigen Sie das Bandlaufwerk mithilfe der entsprechenden Reinigungsdatenträger und installieren Sie neue Da- tenträger.
  • Seite 638 7. Überprüfen Sie die System-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. 8. Führen Sie den Test erneut aus. 9. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
  • Seite 639 264-907-000 • 264-908-000 264-907-000 Tape Test Failed Erläuterung: Fehler in der Blockadresse. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Reinigen Sie das Bandlaufwerk mithilfe der entsprechenden Reinigungsdatenträger und installieren Sie neue Da- tenträger.
  • Seite 640 System x3250 M5 Typ 5458: Installations- und Servicehandbuch...

  • Seite 641: Anhang D. Hilfe Und Technische Unterstützung Anfordern

    Stellen Sie für den IBM Support folgende Informationen zusammen. Mithilfe die- ser Daten findet der IBM Support schnell eine Lösung für Ihr Problem und kann sicherstellen, dass Sie genau die Servicestufe erhalten, die Sie vertraglich verein- bart haben.

  • Seite 642: Dokumentation Verwenden

    Sie eine ESR ausgefüllt und abgesendet haben. Viele Probleme können Sie ohne Fremdunterstützung lösen, indem Sie die Vorge- hensweisen zur Fehlerbehebung befolgen, die IBM in der Onlinehilfe oder in der Begleitdokumentation Ihres IBM Produkts zur Verfügung stellt. In der Begleitdoku- mentation zu Ihrem IBM System sind auch die Diagnosetests beschrieben, die Sie selbst durchführen können.

  • Seite 643: Vorgehensweise Zum Senden Von Dsa-Daten An Ibm

    Sicherer Upload mit der Seriennummer des Systems: https:// www.ecurep.ibm.com/app/upload_hw Personalisierte Unterstützungswebseite erstellen Sie können durch die gezielte Angabe von IBM Produkten, an denen Sie interes- siert sind, eine personalisierte Unterstützungswebsite erstellen. Wenn Sie eine personalisierte Unterstützungswebseite erstellen möchten, rufen Sie folgende Adresse auf: http://www.ibm.com/support/mynotifications.

  • Seite 644: Hardware-Service Und -Unterstützung

    Hardware-Service können Sie über Ihren IBM Reseller oder über IBM Services er- halten. Um nach einem Reseller zu suchen, der durch IBM zur Bereitstellung von Herstel- lerservice autorisiert wurde, rufen Sie http://www.ibm.com/partnerworld auf und klicken Sie rechts auf der Seite auf Business Partner suchen. Telefonnummern für den IBM Support finden Sie unter http://www.ibm.com/planetwide.
  • Seite 645 Service für den Kunden bereitgestellt und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestand- teil des Materials für dieses IBM Produkt. Die Verwendung dieser Websites ge- schieht auf eigene Verantwortung.

  • Seite 646: Wichtige Anmerkungen

    Marken IBM, das IBM Logo und ibm.com sind Marken der International Business Machi- nes Corporation. Weitere Produkt- und Servicenamen können Marken von IBM oder anderen Unternehmen sein. Eine aktuelle Liste der IBM Marken finden Sie auf der Webseite http:// www.ibm.com/legal/us/en/copytrade.shtml.

  • Seite 647: Verunreinigung Durch Staubpartikel

    Sicherheit der beteiligten Personen dadurch nicht gefährdet sind. Wenn IBM feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubparti- keln oder Gasen in Ihrer Umgebung beschädigt wurde, kann IBM die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Um-...
  • Seite 648 Research Triangle Park, North Carolina 27709-2195 Geben Sie in der Anforderung die Teilenummer und den Titel der Veröffentlichung Werden an IBM Informationen eingesandt, gewährt der Einsender IBM ein nicht ausschließliches Recht zur beliebigen Verwendung oder Verteilung dieser Informa- tionen, ohne dass eine Verpflichtung gegenüber dem Einsender entsteht.

  • Seite 649: Regulierungsbestimmung Zur Telekommunikation

    Properly shielded and grounded cables and connectors must be used in order to meet FCC emission limits. IBM is not responsible for any radio or television inter- ference caused by using other than recommended cables and connectors or by un- authorized changes or modifications to this equipment.

  • Seite 650: European Union Emc Directive Conformance Statement

    A ein. Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhal- tung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM ver- ändert bzw.

  • Seite 651: Japan Vcci Class A Statement

    Verantwortlich für die Einhaltung der EMV-Vorschriften ist der Hersteller: International Business Machines Corp. New Orchard Road Armonk, New York 10504 914-499-1900 Der verantwortliche Ansprechpartner des Herstellers in der EU ist: IBM Deutschland GmbH Technical Regulations, Abteilung M372 IBM-Allee 1, 71139 Ehningen, Deutschland Telefon: +49 7032 15 2941 E-Mail: lugi@de.ibm.com...

  • Seite 652: Japan Electronics And Information Technology Industries Association (Jeita) Statement

    This is for any areas other than home. Russia Electromagnetic Interference (EMI) Class A statement People's Republic of China Class A electronic emission state- ment System x3250 M5 Typ 5458: Installations- und Servicehandbuch...
