3.2 Hydraulische Anschlüsse Füllstandssonde

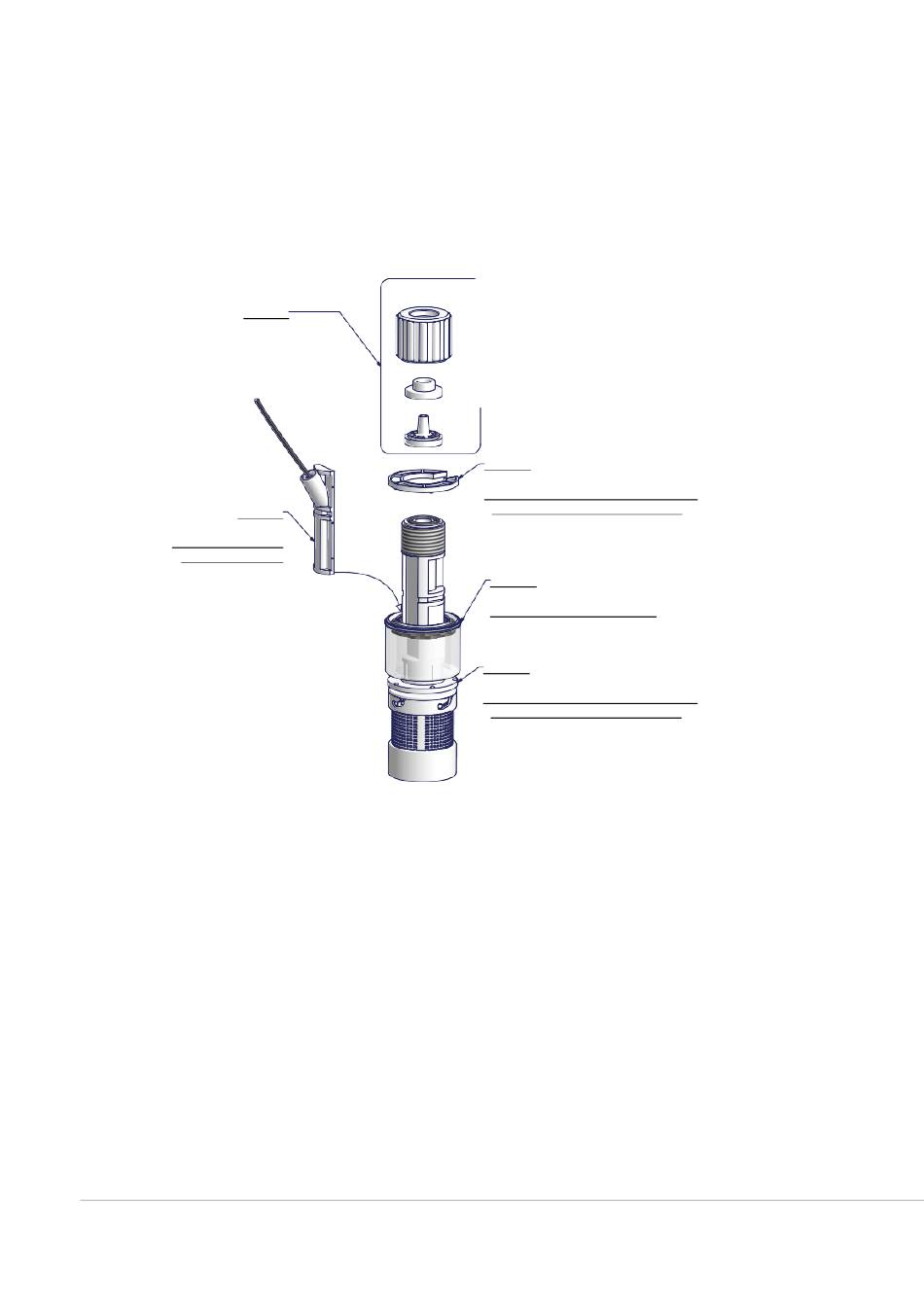

Zusammenbau eines Hintergrundfilters mit Niveausonde. Die Füllstandssonde muss unter Verwendung des
mitgelieferten Spezialbausatzes mit Bodenventil montiert werden. Das Bodenventil ist so konstruiert, dass es am
Boden des Produktbehälters installiert werden kann, ohne dass es zu Problemen mit dem Sedimentzug kommt.
PHASE 5
PHASE 3
DIE SONDE MIT
N.O-KONTAKT
EINSETZEN.
Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem Füllstandseingang des WDPHRH
(Anschlüsse "B" und "E").
Führen Sie die Füllstandssonde mit dem montierten Hintergrundfilter in den Boden des Behälters mit dem
zu dosierenden Produkt ein.
Hinweis: Befindet sich ein Rührwerk im Behälter, muss eine Sauglanze installiert werden.
6
PHASE 4
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
PHASE 2
DER SCHWIMMER EINSETZEN
PHASE 1
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
