3.2 Hydraulische Anschlüsse, Füllstandssonde

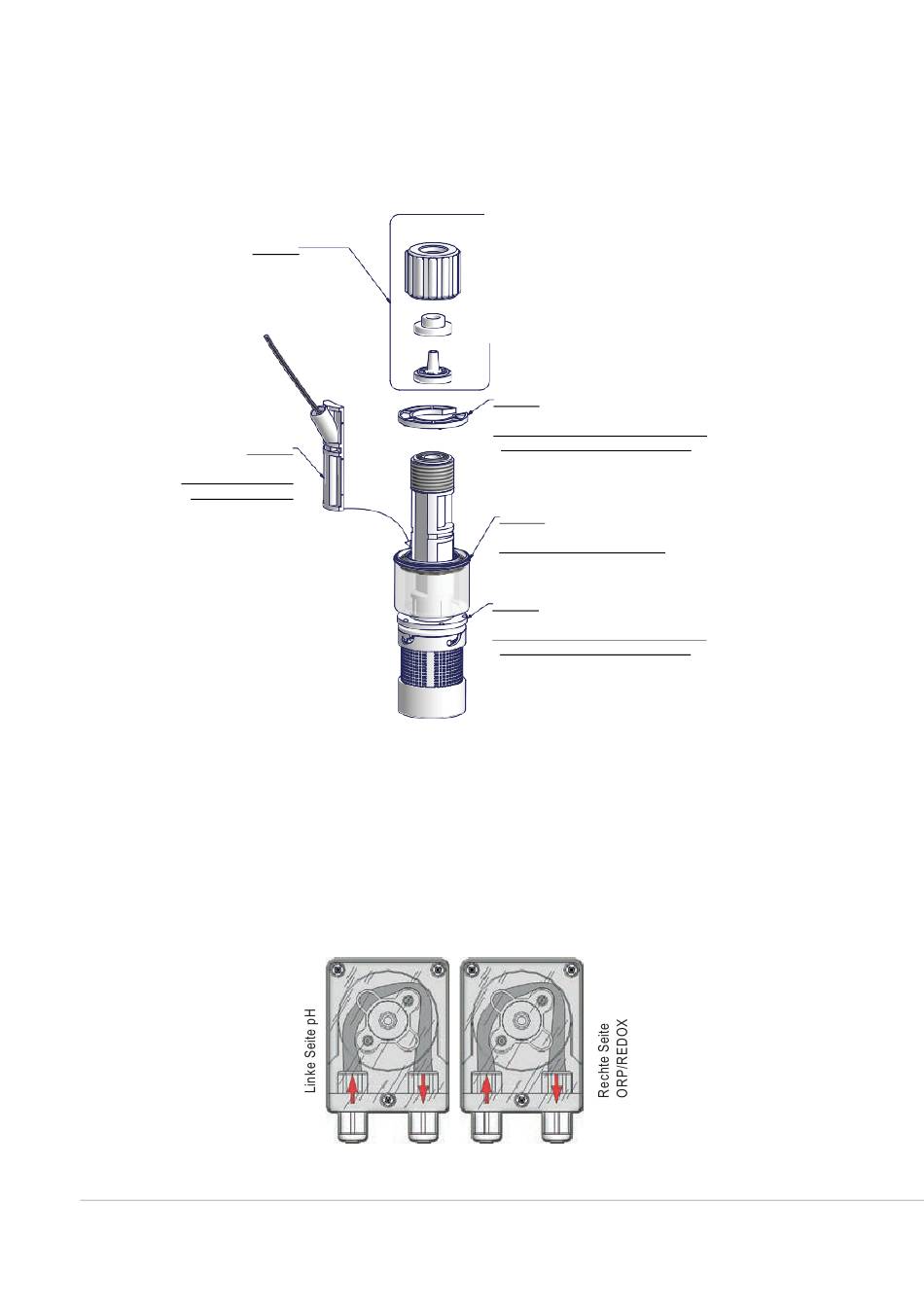

Zusammenbau eines Hintergrundfilter mit Niveausonde. Die Füllstandssonde muss unter Verwendung des
mitgelieferten Spezialbausatzes mit Bodenventil montiert werden. Das Bodenventil ist so konstruiert, dass es am
Boden des Produktbehälters installiert werden kann, ohne dass es zu Problemen mit dem Sedimentzug kommt.
FASE 5
FASE 3
DIE SONDE MIT
N.O-KONTAKT
EINSETZEN.
Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem Füllstandseingang des WDPHOS
(Anschlüsse "B" und "E"). Führen Sie die Füllstandssonde mit dem montierten Hintergrundfilter in den
Boden des Behälters mit dem zu dosierenden Produkt ein. Hinweis: Befindet sich ein Rührwerk im
Behälter, muss eine Sauglanze installiert werden.
3.4 WDPHOS FÜR Version (Flow: 2,2 l / h)
6
FASE 4
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
FASE 2
DER SCHWIMMER EINSETZEN
FASE 1
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
IN
OUT
IN
OUT
