3.1 Hydraulische Anschlüsse, Verrohrungen
Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder
Ausgängen gemäß der obigen Abbildung herzustellen. Die hydraulischen Anschlüsse sind:
Schrauben Sie die Saugringmutter am Pumpenkörper vollständig ab und nehmen Sie die für die Montage
Saugrohr.
mit dem Rohr erforderlichen Komponenten mit: Befestigungsringmutter, Rohranschlag, Rohrhalterung.
Die Montage erfolgt wie in der Abbildung gezeigt, wobei darauf zu achten ist, dass das Rohr bis
zum Anschlag in die Rohrhalterung eingeführt wird.
Ziehen Sie das Rohr am Pumpenkörper fest, indem Sie die Ringmutter nur mit der Kraft Ihrer
Hände anziehen.
Verbinden Sie das andere Rohrende auf die gleiche Weise mit dem Hintergrundfilter.
Einlassrohr.
Schrauben Sie die Saugringmutter am Pumpenkörper vollständig ab und nehmen Sie die für
die Montage mit dem Rohr erforderlichen Komponenten mit: Befestigungsringmutter,
Rohranschlag, Rohrhalterung.
Die Montage erfolgt wie in der Abbildung gezeigt, wobei darauf zu achten ist, dass das Rohr bis
zum Anschlag in die Rohrhalterung eingeführt wird.
Ziehen Sie das Rohr am Pumpenkörper fest, indem Sie die Ringmutter nur mit der Kraft Ihrer
Hände anziehen.
Verbinden Sie das andere Rohrende auf die gleiche Weise mit dem Injektionsventil.
Auslassrohr.
Stecken Sie ein Ende des Entlüftungsrohrs auf den Anschluss des Einlassrohres.
Stecken Sie das andere Ende direkt in den Kanister mit dem zu dosierenden Produkt. Auf
diese Weise wird die während der Ansaugphase verschüttete Flüssigkeit in den Kanister
zurückgeführt.
5
Saugrohr mit Füllstandssonde und Hintergrundfilter
Einlassrohr mit Einspritzventil
Entlüftungsrohr

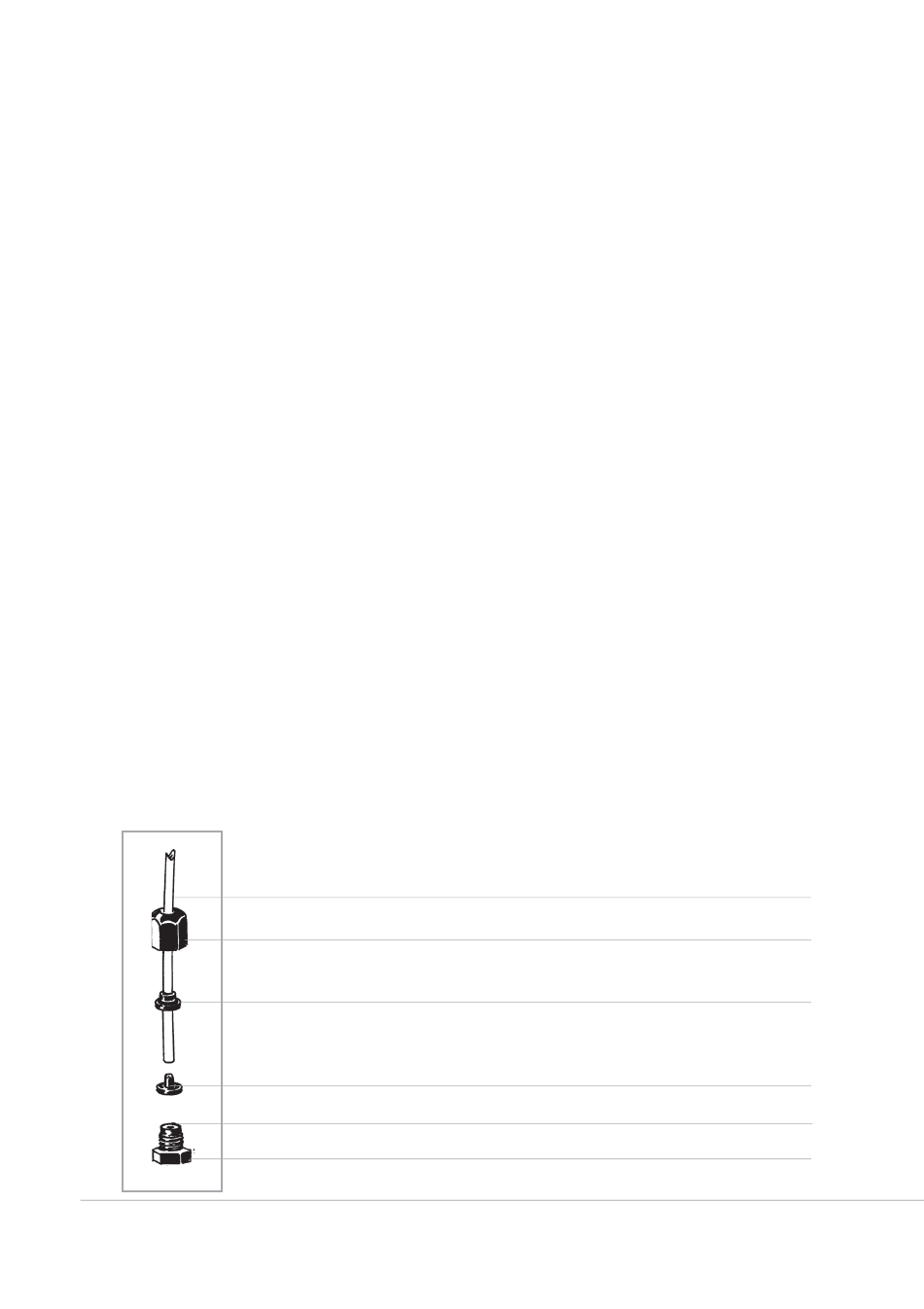

Saugrohr
Rohrbefestigungs-Ringmutter
Rohranschlag
Rohrhalterung
O-Ring
Ventil
