3. ANSCHLÜSSE
Trennen Sie das Gerät von der Stromversorgung, um die Verbindungen zu den ausgewählten Sonden und/oder
Ausgängen gemäß der folgenden Abbildung herzustellen.

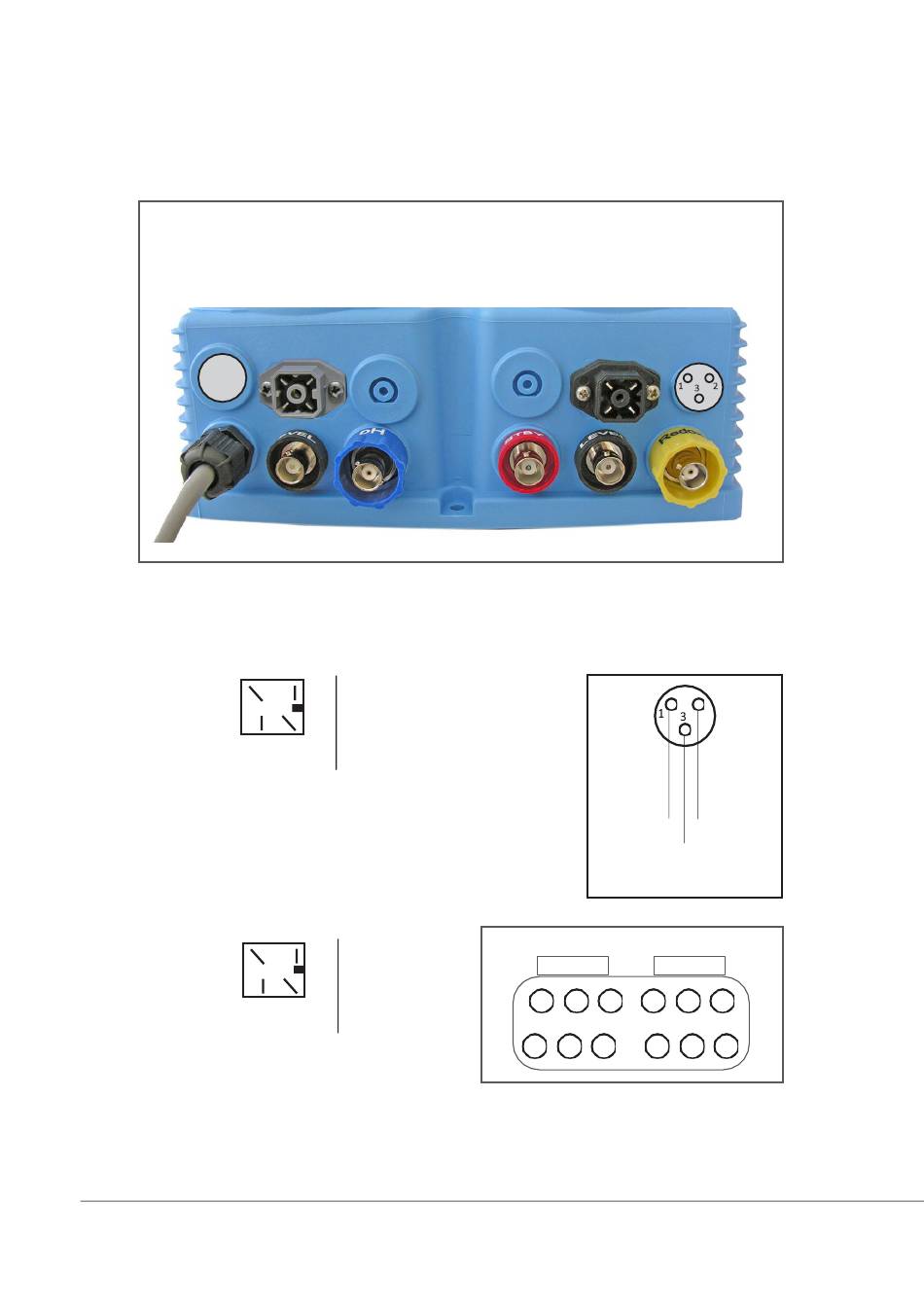

PUMPENKÖRPER LINKS (pH)
(I)
(G)
Verwenden Sie die Gummistopfen, um die nicht benutzten Ausgänge zu schützen.
(A) STAND-BY-Eingang
(B) Eingang Durchfluss*****:
*****Version Kontakt NPED4 Stift 1 und 4
(C) Eingang STUFE pH (Pumpenkörper links)
(D) Eingang STUFE Rh (Pumpenkörper rechts)
(E) Stecker Sonde pH (EPHS)
(F) Stecker Sonde Redox (ERHS)
(G) Versorgung: 230VAC 50-60 Hz. o 115VAC** oder 24 VAC oder DC (Siehe seitliches Etikett)
(H) Ausgang Kontakt Alarm****:
(I) Magnetventilausgang 230VAC 50-60 Hz (nur Version WDPHRH EV***) oder 115VAC** oder 24 VAC (siehe Seitenetikett) oder
Ausgang Füllstandalarm für pH und Redox (pH Drähte gelb und weiss, Redox Drähte braun und grün)
*230VAC-Ausgang bei Modell WDPHRHS ***3-Punkt-Magnetventil: weiß/neutral - braun/phase(schließt) - grün/phase(öffnet)
****freier Kontakt max. 4A 250V (aktiv für Durchfluss-, Dosierungs-, Füllstands- und Sondenausfallalarm)
ACHTUNG: Die Anschlüsse müssen von erfahrenem und qualifiziertem Personal vorgenommen werden.
4
(B)
(C)
(E)
1 Blau (Masse)
3 1
2 Braun (+)
2 4
3 n/a
4 Schwarz (Signal)
1 n/a
3 1
2 Schwarz (Kontakt)
2 4
3 Rot (Kontakt)
4 n/a
PUMPENKÖRPER RECHTS
(Redox)*
(H)
(D)
(A)
(L) Kommunikationsanschluss RS485 / MODBUS/ WiFi
+RS485
Blau 1
Braun 3 - Terminierungsstift (mit 1
verbinden, wenn einziges/letztes
WDPHRH FÜR Version
B
G C E
(L)
(F)
2
-RS485
Schwarz 2
Gerät)
L H
A D F
