3.2 Hydraulische Anschlüsse Füllstandssonde

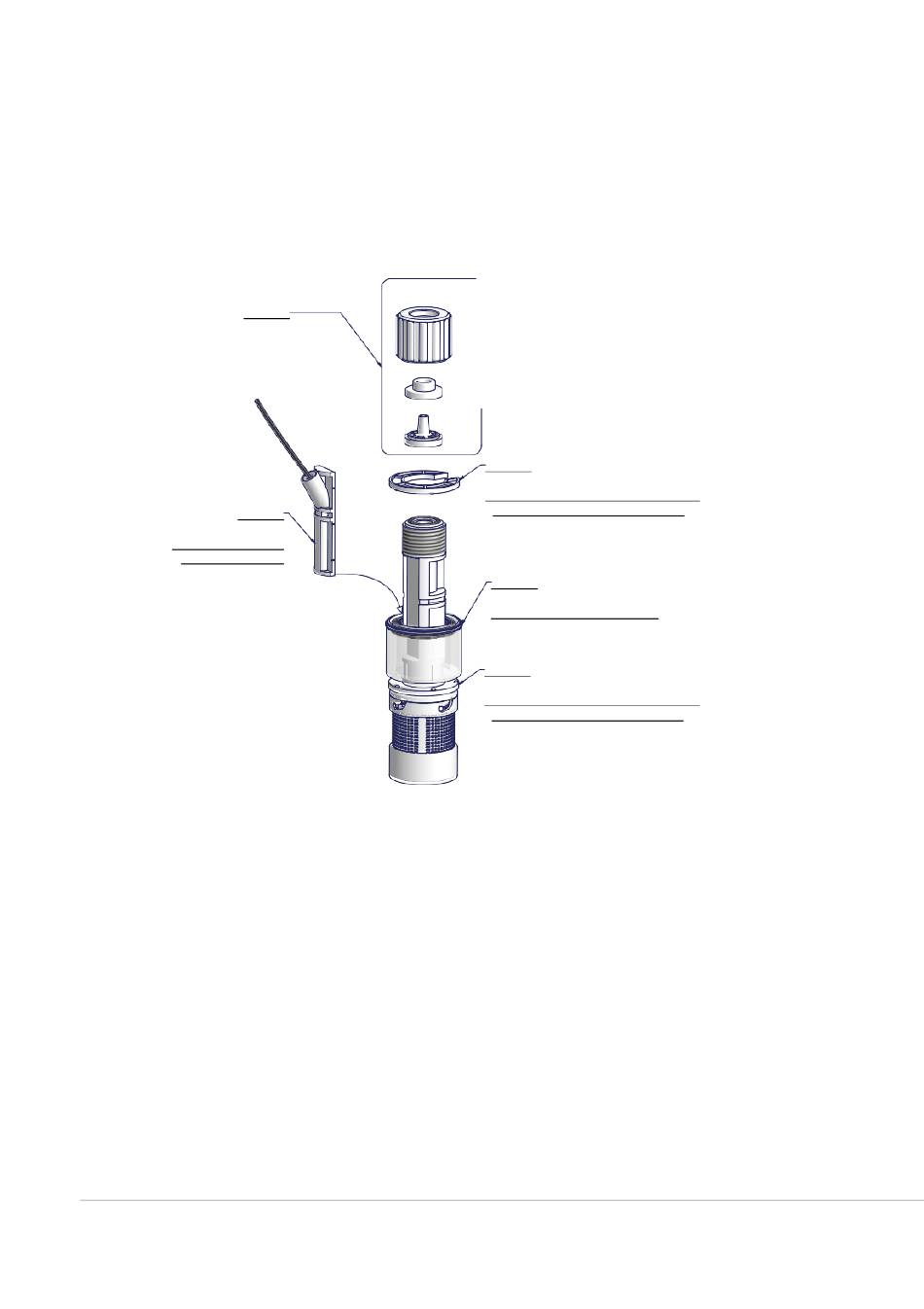

Zusammenbau eines Hintergrundfilter mit Niveausonde. Die Füllstandssonde muss unter Verwendung des
mitgelieferten Spezialbausatzes mit Bodenventil montiert werden. Das Bodenventil ist so konstruiert, dass es am
Boden des Produktbehälters installiert werden kann, ohne dass es zu Problemen mit dem Sedimentzug kommt.
FASE 5
FASE 3
DIE SONDE MIT N.O-
KONTAKT EINSETZEN.
Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem Füllstandseingang des WDPHCA
(Anschlüsse "B" und "E").
Führen Sie die Füllstandssonde mit dem montierten Hintergrundfilter in den Boden des Behälters mit dem
zu dosierenden Produkt ein.
Hinweis: Befindet sich ein Rührwerk im Behälter, muss eine Sauglanze installiert werden.
Vor dem Einsetzen der PVDF-Rohre ist es ratsam, diese zu erwärmen, einen 90°-Schnitt zu
machen und sie bis zum Anschlag in den Rohrträger einzusetzen.
6
FASE 4
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
FASE 2
DER SCHWIMMER EINSETZEN
FASE 1
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
