18. "Digital Inputs" - Eingangskontaktmodus

In diesem Menü können Sie die Betriebsart der auf der Karte vorhandenen Eingänge einstellen. Der Kontakttyp für
jeden Eingang kann auf N.O. eingestellt werden. (normalerweise offener Kontakt) oder N:C. (normalerweise
geschlossener Kontakt).
Um den Kontakt zu wechseln, positionieren Sie sich mit dem Knopf auf dem Element, drücken und drehen Sie
erneut, um zwischen Schließer und Öffner zu wählen.

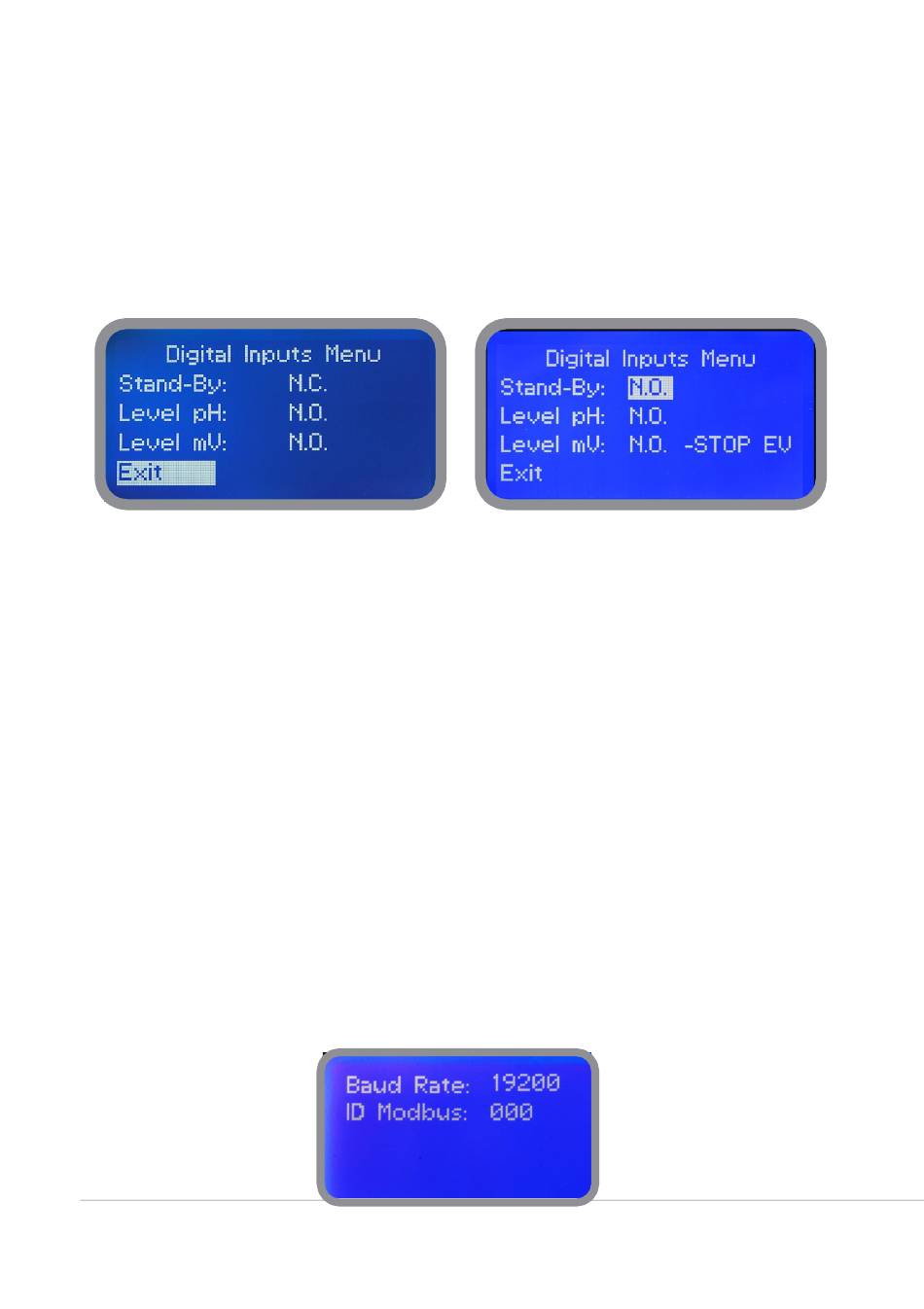

WDPHRH-Version WDPHRH EV-Version
WDPHRH Version EV: für das Redox-Niveau kann eine zusätzliche Option für den Ausgang des Magnetventils
eingestellt werden. Wenn Sie EV für den Redox-Alarm auf STOPP setzen, wird der EV-Ausgang deaktiviert. Die
Einstellung EV auf DOSIS für den Redox-Alarm bedeutet, dass der EV-Ausgang nicht deaktiviert wird. Um den Vorgang
zu beenden, wählen Sie "OK" und drücken Sie den Knopf. Das Instrument wird Sie auffordern, die Einstellungen zu
speichern ("Save"). Drücken Sie "YES" oder "NO" zum Speichern oder nicht zum Speichern.
18.1 MODBUS
Modbus ist ein serielles Kommunikationsprotokoll, das 1979 von Modicon (jetzt Teil der Schneider Electric-Gruppe) zur
Verbindung seiner speicherprogrammierbaren Steuerungen (SPS) entwickelt wurde. Es hat sich zu einem De-facto-
Standard in der industriellen Kommunikation entwickelt und ist derzeit eines der weltweit am häufigsten verwendeten
Verbindungsprotokolle für industrielle elektronische Geräte. Jedem Peripheriegerät, das über Modbus kommunizieren
muss, wird eine eindeutige Adresse zugewiesen. Jedes dieser Geräte kann einen Modbus-Befehl senden, obwohl im
Allgemeinen (bei serieller Pflicht) nur ein Peripheriegerät als Master fungiert. Ein Modbus-Befehl enthält die Modbus-
Adresse des Peripheriegeräts, mit dem er kommunizieren möchte. Nur dieses Gerät wird auf den Befehl reagieren,
obwohl auch andere Peripheriegeräte den Befehl erhalten. Alle Modbus-Befehle enthalten Steuerinformationen, die
sicherstellen, dass der empfangene Befehl korrekt ist. Grundlegende Befehle können eine RTU auffordern, einen Wert
in einem ihrer Register zu ändern, sowie dem Peripheriegerät befehlen, einen oder mehrere in seinen Registern
enthaltene Werte zurückzugeben.
Wählen Sie im Menü KOMMUNIKATION die Option MODBUS, um auf die Optionen zuzugreifen. Stellen Sie die
Kommunikationsgeschwindigkeit entsprechend dem verfügbaren SPS-System ein. Setzen Sie die ID durch Zuweisung
einer EINZELNE-Adresse.
