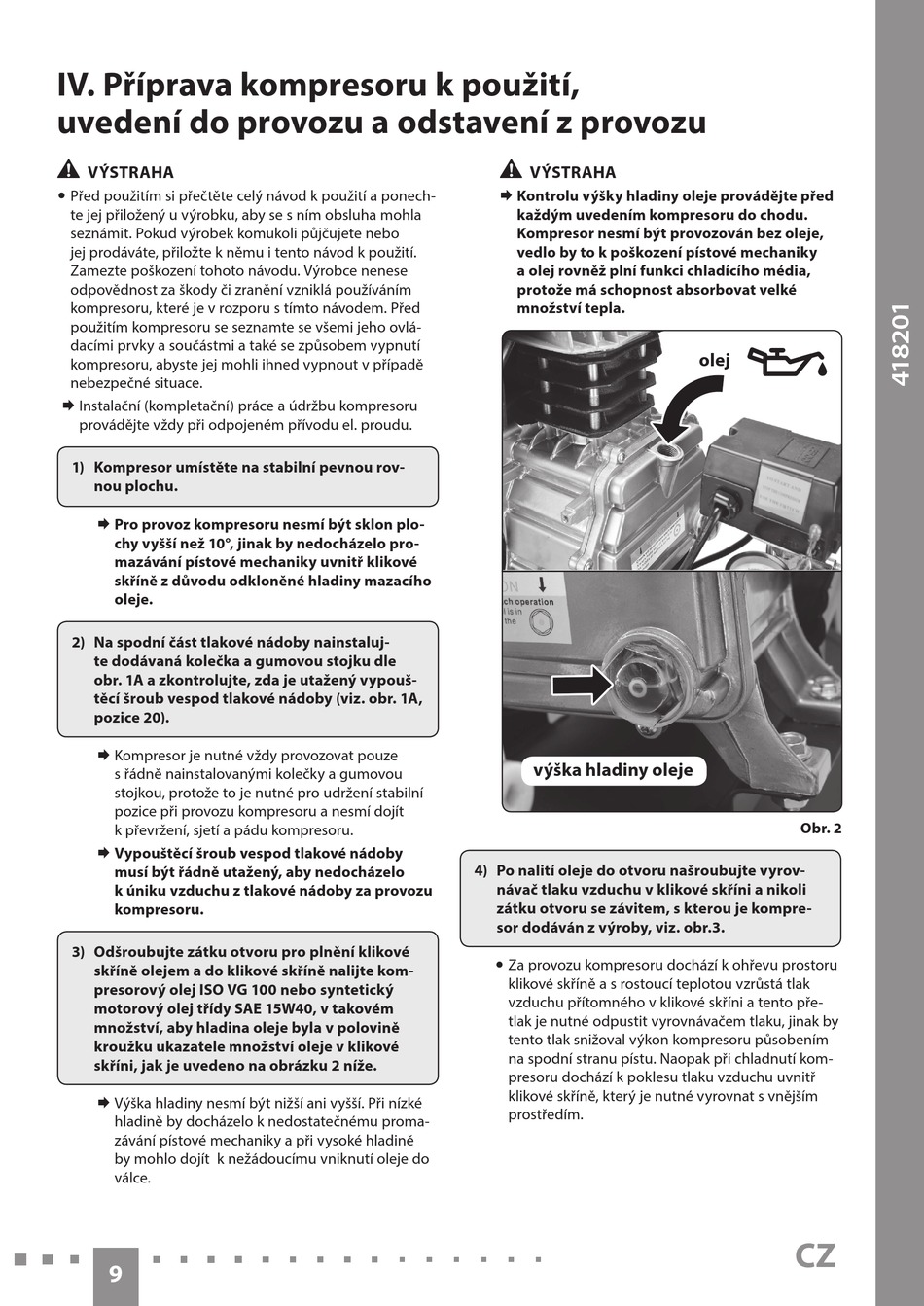

IV. Příprava kompresoru k použití,
uvedení do provozu a odstavení z provozu
•
VÝSTRAHA
y Před použitím si přečtěte celý návod k použití a ponech-
te jej přiložený u výrobku, aby se s ním obsluha mohla
seznámit. Pokud výrobek komukoli půjčujete nebo
jej prodáváte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce nenese
odpovědnost za škody či zranění vzniklá používáním
kompresoru, které je v rozporu s tímto návodem. Před
použitím kompresoru se seznamte se všemi jeho ovlá-
dacími prvky a součástmi a také se způsobem vypnutí
kompresoru, abyste jej mohli ihned vypnout v případě
nebezpečné situace.
Instalační (kompletační) práce a údržbu kompresoru
provádějte vždy při odpojeném přívodu el. proudu.
1) Kompresor umístěte na stabilní pevnou rov-
nou plochu.
Pro provoz kompresoru nesmí být sklon plo-
chy vyšší než 10°, jinak by nedocházelo pro-
mazávání pístové mechaniky uvnitř klikové
skříně z důvodu odkloněné hladiny mazacího
oleje.
2) Na spodní část tlakové nádoby nainstaluj-
te dodávaná kolečka a gumovou stojku dle
obr. 1A a zkontrolujte, zda je utažený vypouš-
těcí šroub vespod tlakové nádoby (viz. obr. 1A,
pozice 20).
Kompresor je nutné vždy provozovat pouze
s řádně nainstalovanými kolečky a gumovou
stojkou, protože to je nutné pro udržení stabilní
pozice při provozu kompresoru a nesmí dojít
k převržení, sjetí a pádu kompresoru.
Vypouštěcí šroub vespod tlakové nádoby
musí být řádně utažený, aby nedocházelo
k úniku vzduchu z tlakové nádoby za provozu
kompresoru.
3) Odšroubujte zátku otvoru pro plnění klikové
skříně olejem a do klikové skříně nalijte kom-
presorový olej ISO VG 100 nebo syntetický
motorový olej třídy SAE 15W40, v takovém
množství, aby hladina oleje byla v polovině
kroužku ukazatele množství oleje v klikové
skříni, jak je uvedeno na obrázku 2 níže.
Výška hladiny nesmí být nižší ani vyšší. Při nízké
hladině by docházelo k nedostatečnému proma-
závání pístové mechaniky a při vysoké hladině
by mohlo dojít k nežádoucímu vniknutí oleje do
válce.
9
•
VÝSTRAHA
Kontrolu výšky hladiny oleje provádějte před
každým uvedením kompresoru do chodu.
Kompresor nesmí být provozován bez oleje,
vedlo by to k poškození pístové mechaniky
a olej rovněž plní funkci chladícího média,
protože má schopnost absorbovat velké
množství tepla.
výška hladiny oleje
4) Po nalití oleje do otvoru našroubujte vyrov-
návač tlaku vzduchu v klikové skříni a nikoli
zátku otvoru se závitem, s kterou je kompre-
sor dodáván z výroby, viz. obr.3.
y Za provozu kompresoru dochází k ohřevu prostoru
klikové skříně a s rostoucí teplotou vzrůstá tlak
vzduchu přítomného v klikové skříni a tento pře-
tlak je nutné odpustit vyrovnávačem tlaku, jinak by
tento tlak snižoval výkon kompresoru působením
na spodní stranu pístu. Naopak při chladnutí kom-
presoru dochází k poklesu tlaku vzduchu uvnitř
klikové skříně, který je nutné vyrovnat s vnějším
prostředím.
olej
Obr. 2
CZ
