III. Súčasti a ovládacie prvky kompresora
•
UPOZORNENIE
y Právo na drobné zmeny v dizajne v rámci vývoja oproti
vyobrazenému typu vyhradené.

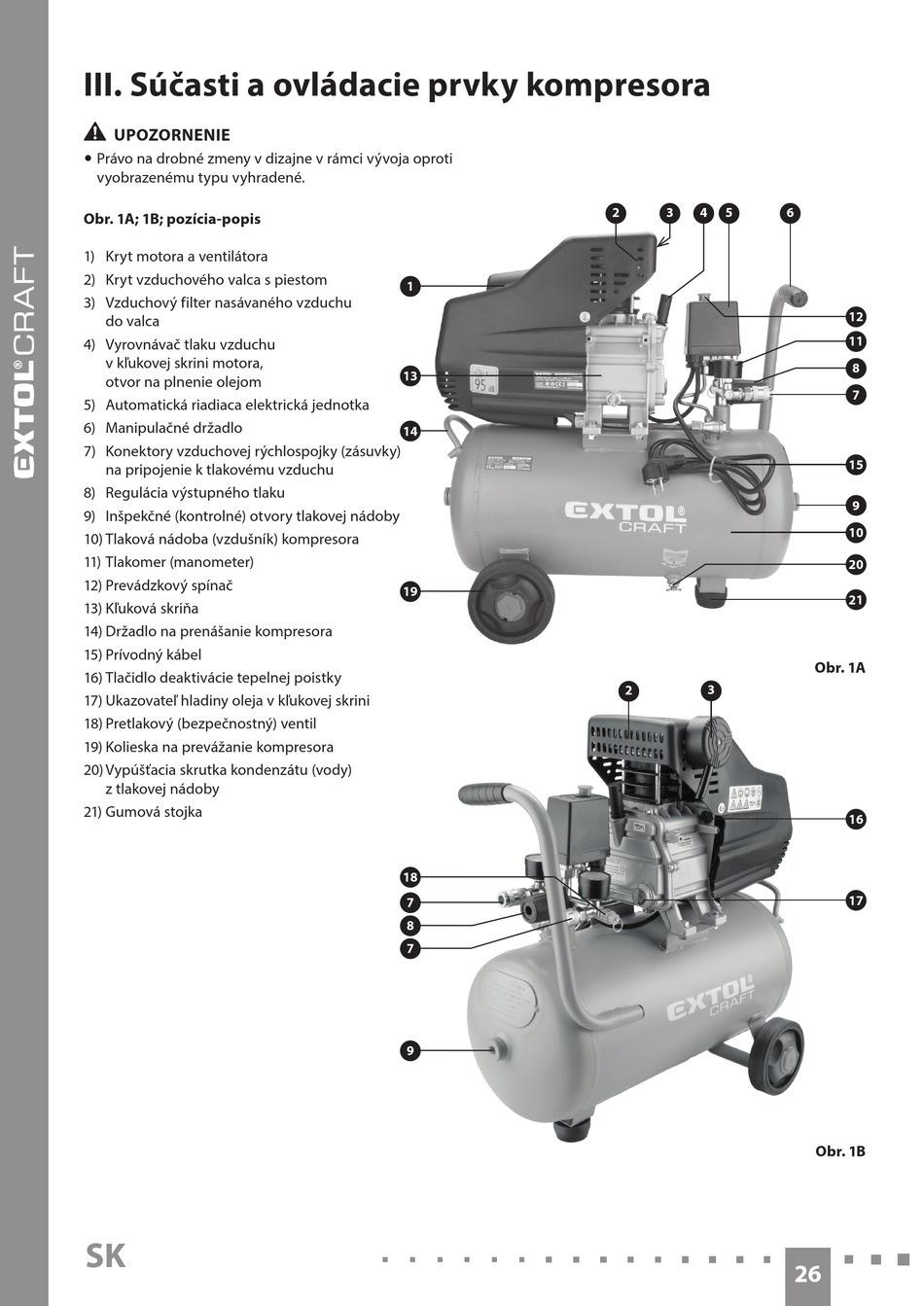

Obr. 1A; 1B; pozícia-popis
1) Kryt motora a ventilátora
2) Kryt vzduchového valca s piestom
3) Vzduchový filter nasávaného vzduchu
do valca
4) Vyrovnávač tlaku vzduchu
v kľukovej skrini motora,
otvor na plnenie olejom
5) Automatická riadiaca elektrická jednotka
6) Manipulačné držadlo
7) Konektory vzduchovej rýchlospojky (zásuvky)
na pripojenie k tlakovému vzduchu
8) Regulácia výstupného tlaku
9) Inšpekčné (kontrolné) otvory tlakovej nádoby
10) Tlaková nádoba (vzdušník) kompresora
11) Tlakomer (manometer)
12) Prevádzkový spínač
13) Kľuková skriňa
14) Držadlo na prenášanie kompresora
15) Prívodný kábel
16) Tlačidlo deaktivácie tepelnej poistky
17) Ukazovateľ hladiny oleja v kľukovej skrini
18) Pretlakový (bezpečnostný) ventil
19) Kolieska na prevážanie kompresora
20) Vypúšťacia skrutka kondenzátu (vody)
z tlakovej nádoby
21) Gumová stojka
SK
1
13
14
19
18
7
8
7
9
2
3
4
5
6
3
2
12
11
8
7
15
9
10
20
21
Obr. 1A
16
17
Obr. 1B
