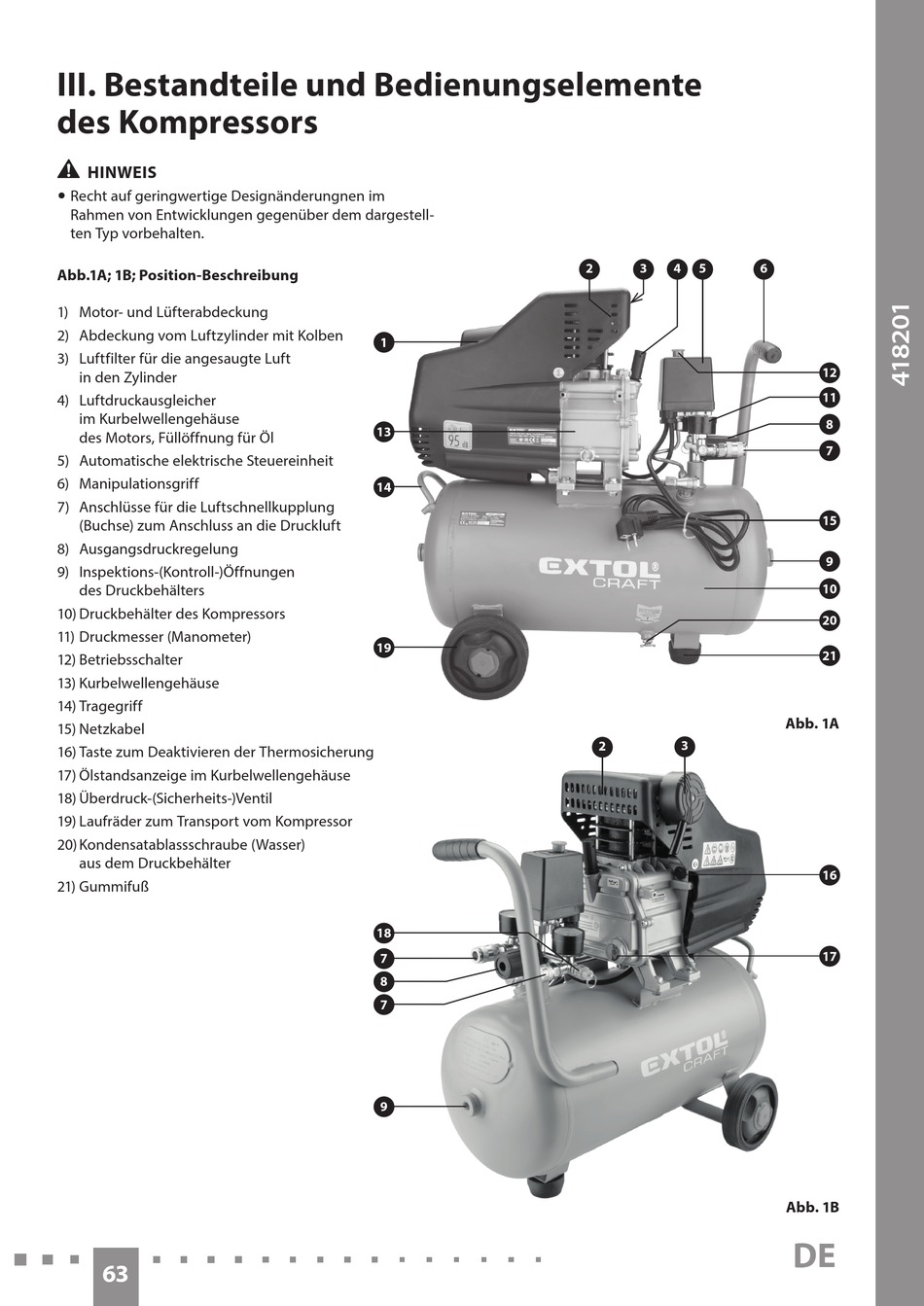

III. Bestandteile und Bedienungselemente
des Kompressors
•
HINWEIS
y Recht auf geringwertige Designänderungnen im
Rahmen von Entwicklungen gegenüber dem dargestell-
ten Typ vorbehalten.
Abb.1A; 1B; Position-Beschreibung
1) Motor- und Lüfterabdeckung
2) Abdeckung vom Luftzylinder mit Kolben
3) Luftfilter für die angesaugte Luft
in den Zylinder
4) Luftdruckausgleicher
im Kurbelwellengehäuse
des Motors, Füllöffnung für Öl
5) Automatische elektrische Steuereinheit
6) Manipulationsgriff
7) Anschlüsse für die Luftschnellkupplung
(Buchse) zum Anschluss an die Druckluft
8) Ausgangsdruckregelung
9) Inspektions-(Kontroll-)Öffnungen
des Druckbehälters
10) Druckbehälter des Kompressors
11) Druckmesser (Manometer)
12) Betriebsschalter
13) Kurbelwellengehäuse
14) Tragegriff
15) Netzkabel
16) Taste zum Deaktivieren der Thermosicherung
17) Ölstandsanzeige im Kurbelwellengehäuse
18) Überdruck-(Sicherheits-)Ventil
19) Laufräder zum Transport vom Kompressor
20) Kondensatablassschraube (Wasser)
aus dem Druckbehälter
21) Gummifuß
63
1
13
14
19
18
7
8
7
9
2
3
4
5
6
2
3
12
11
8
7
15
9
10
20
21
Abb. 1A
16
17
Abb. 1B
