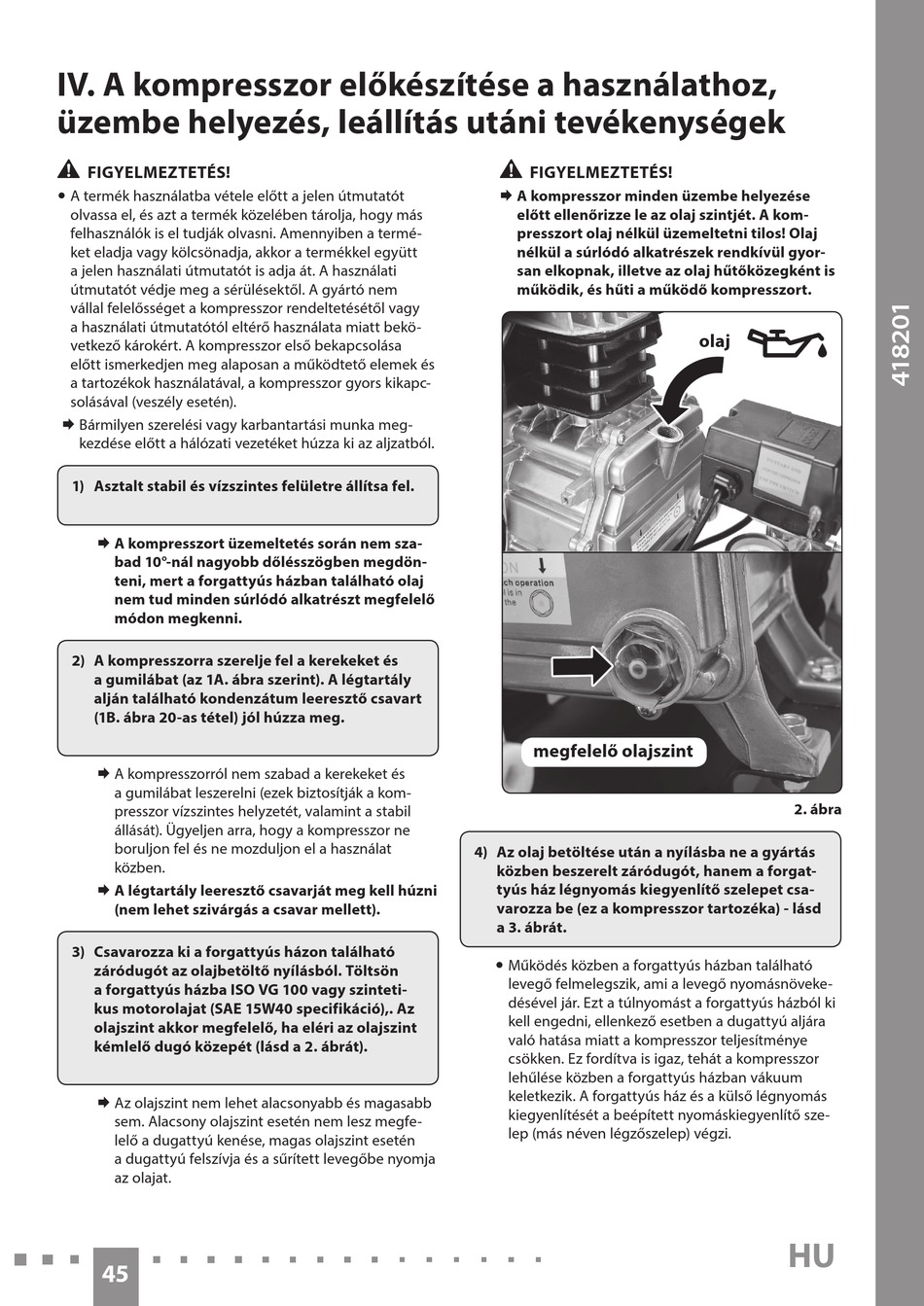

IV. A kompresszor előkészítése a használathoz,
üzembe helyezés, leállítás utáni tevékenységek
•
FIGYELMEZTETÉS!
y A termék használatba vétele előtt a jelen útmutatót
olvassa el, és azt a termék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben a termé-
ket eladja vagy kölcsönadja, akkor a termékkel együtt
a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem
vállal felelősséget a kompresszor rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bekö-
vetkező károkért. A kompresszor első bekapcsolása
előtt ismerkedjen meg alaposan a működtető elemek és
a tartozékok használatával, a kompresszor gyors kikapc-
solásával (veszély esetén).
Bármilyen szerelési vagy karbantartási munka meg-
kezdése előtt a hálózati vezetéket húzza ki az aljzatból.
1) Asztalt stabil és vízszintes felületre állítsa fel.
A kompresszort üzemeltetés során nem sza-
bad 10°-nál nagyobb dőlésszögben megdön-
teni, mert a forgattyús házban található olaj
nem tud minden súrlódó alkatrészt megfelelő
módon megkenni.
2) A kompresszorra szerelje fel a kerekeket és
a gumilábat (az 1A. ábra szerint). A légtartály
alján található kondenzátum leeresztő csavart
(1B. ábra 20-as tétel) jól húzza meg.
A kompresszorról nem szabad a kerekeket és
a gumilábat leszerelni (ezek biztosítják a kom-
presszor vízszintes helyzetét, valamint a stabil
állását). Ügyeljen arra, hogy a kompresszor ne
boruljon fel és ne mozduljon el a használat
közben.
A légtartály leeresztő csavarját meg kell húzni
(nem lehet szivárgás a csavar mellett).
3) Csavarozza ki a forgattyús házon található
záródugót az olajbetöltő nyílásból. Töltsön
a forgattyús házba ISO VG 100 vagy szinteti-
kus motorolajat (SAE 15W40 specifikáció),. Az
olajszint akkor megfelelő, ha eléri az olajszint
kémlelő dugó közepét (lásd a 2. ábrát).
Az olajszint nem lehet alacsonyabb és magasabb
sem. Alacsony olajszint esetén nem lesz megfe-
lelő a dugattyú kenése, magas olajszint esetén
a dugattyú felszívja és a sűrített levegőbe nyomja
az olajat.
45
•
FIGYELMEZTETÉS!
A kompresszor minden üzembe helyezése
előtt ellenőrizze le az olaj szintjét. A kom-
presszort olaj nélkül üzemeltetni tilos! Olaj
nélkül a súrlódó alkatrészek rendkívül gyor-
san elkopnak, illetve az olaj hűtőközegként is
működik, és hűti a működő kompresszort.
megfelelő olajszint
4) Az olaj betöltése után a nyílásba ne a gyártás
közben beszerelt záródugót, hanem a forgat-
tyús ház légnyomás kiegyenlítő szelepet csa-
varozza be (ez a kompresszor tartozéka) - lásd
a 3. ábrát.
y Működés közben a forgattyús házban található
levegő felmelegszik, ami a levegő nyomásnöveke-
désével jár. Ezt a túlnyomást a forgattyús házból ki
kell engedni, ellenkező esetben a dugattyú aljára
való hatása miatt a kompresszor teljesítménye
csökken. Ez fordítva is igaz, tehát a kompresszor
lehűlése közben a forgattyús házban vákuum
keletkezik. A forgattyús ház és a külső légnyomás
kiegyenlítését a beépített nyomáskiegyenlítő sze-
lep (más néven légzőszelep) végzi.
olaj
2. ábra
HU
