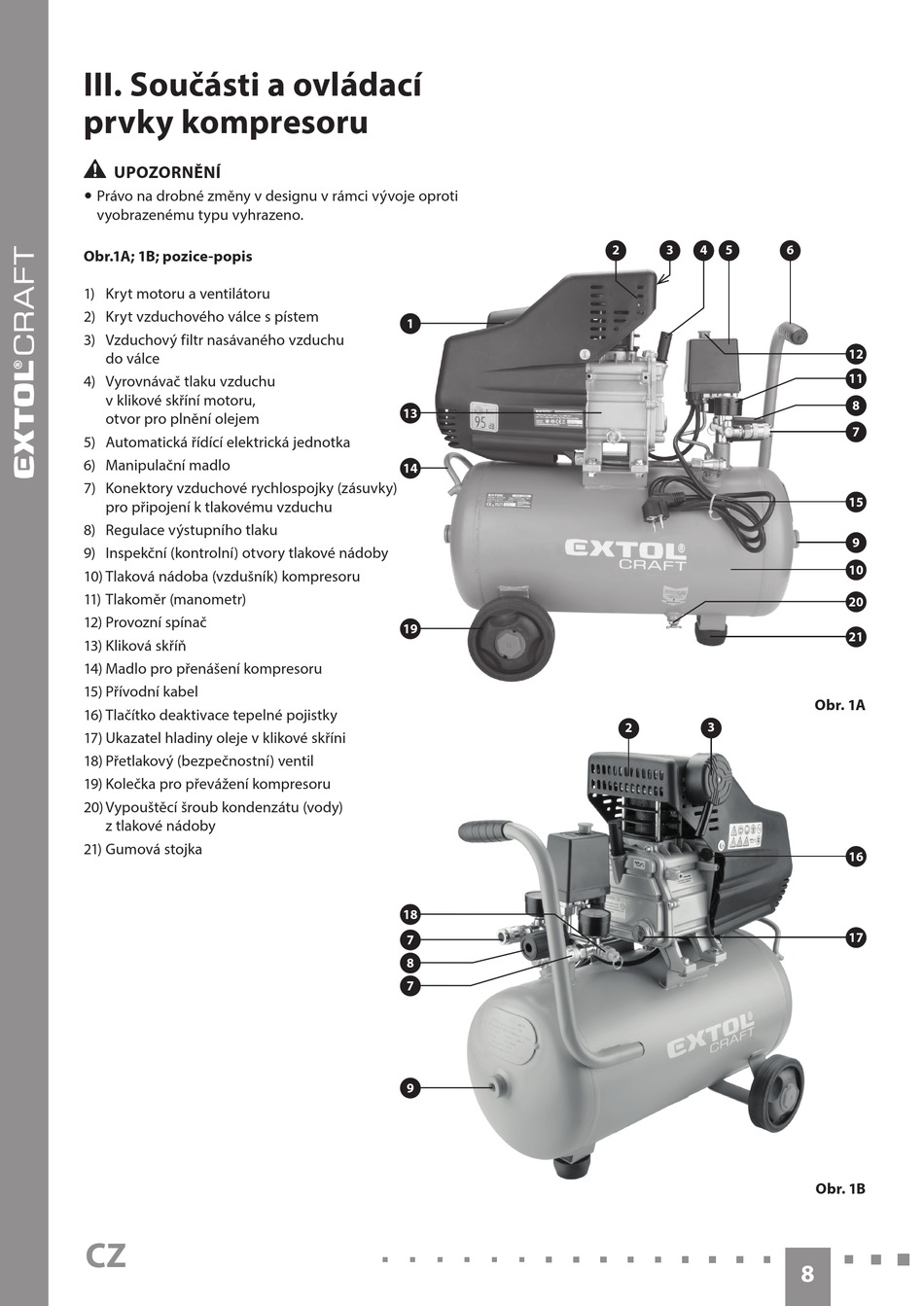

III. Součásti a ovládací
prvky kompresoru
•
UPOZORNĚNÍ
y Právo na drobné změny v designu v rámci vývoje oproti
vyobrazenému typu vyhrazeno.
Obr.1A; 1B; pozice-popis
1) Kryt motoru a ventilátoru
2) Kryt vzduchového válce s pístem
3) Vzduchový filtr nasávaného vzduchu
do válce
4) Vyrovnávač tlaku vzduchu
v klikové skříní motoru,
otvor pro plnění olejem
5) Automatická řídící elektrická jednotka
6) Manipulační madlo
7) Konektory vzduchové rychlospojky (zásuvky)
pro připojení k tlakovému vzduchu
8) Regulace výstupního tlaku
9) Inspekční (kontrolní) otvory tlakové nádoby
10) Tlaková nádoba (vzdušník) kompresoru
11) Tlakoměr (manometr)
12) Provozní spínač
13) Kliková skříň
14) Madlo pro přenášení kompresoru
15) Přívodní kabel
16) Tlačítko deaktivace tepelné pojistky
17) Ukazatel hladiny oleje v klikové skříni
18) Přetlakový (bezpečnostní) ventil
19) Kolečka pro převážení kompresoru
20) Vypouštěcí šroub kondenzátu (vody)
z tlakové nádoby
21) Gumová stojka
CZ
1
13
14
19
18
7
8
7
9
2
3
4
5
6
2
3
12
11
8
7
15
9
10
20
21
Obr. 1A
16
17
Obr. 1B
8
