2)

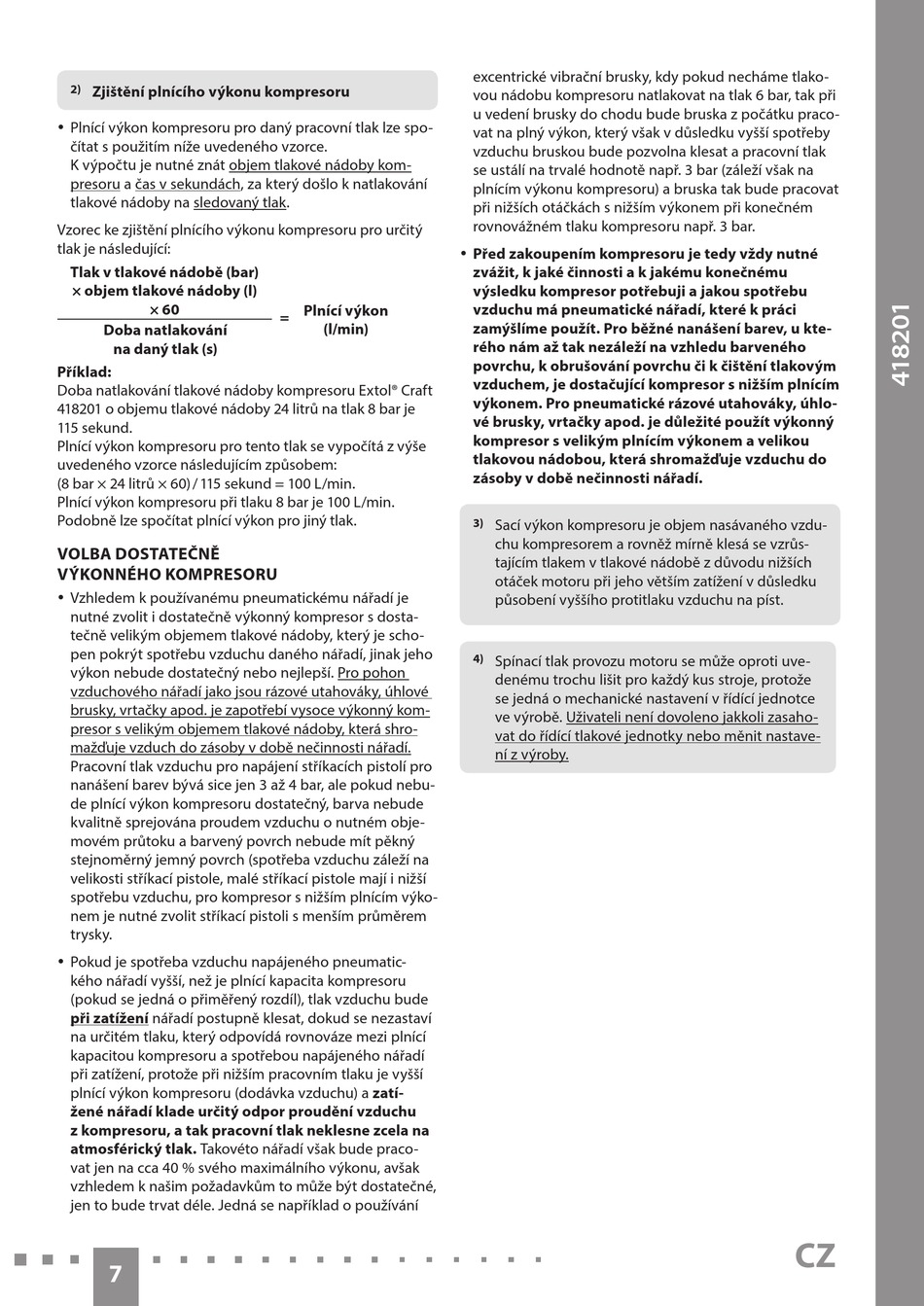

Zjištění plnícího výkonu kompresoru
y Plnící výkon kompresoru pro daný pracovní tlak lze spo-
čítat s použitím níže uvedeného vzorce.
K výpočtu je nutné znát objem tlakové nádoby kom-
presoru a čas v sekundách, za který došlo k natlakování
tlakové nádoby na sledovaný tlak.
Vzorec ke zjištění plnícího výkonu kompresoru pro určitý
tlak je následující:
Tlak v tlakové nádobě (bar)
× objem tlakové nádoby (l)
× 60
Doba natlakování
na daný tlak (s)
Příklad:
Doba natlakování tlakové nádoby kompresoru Extol® Craft
418201 o objemu tlakové nádoby 24 litrů na tlak 8 bar je
115 sekund.
Plnící výkon kompresoru pro tento tlak se vypočítá z výše
uvedeného vzorce následujícím způsobem:
(8 bar × 24 litrů × 60) / 115 sekund = 100 L/min.
Plnící výkon kompresoru při tlaku 8 bar je 100 L/min.
Podobně lze spočítat plnící výkon pro jiný tlak.
VOLBA DOSTATEČNĚ
VÝKONNÉHO KOMPRESORU
y Vzhledem k používanému pneumatickému nářadí je
nutné zvolit i dostatečně výkonný kompresor s dosta-
tečně velikým objemem tlakové nádoby, který je scho-
pen pokrýt spotřebu vzduchu daného nářadí, jinak jeho
výkon nebude dostatečný nebo nejlepší. Pro pohon
vzduchového nářadí jako jsou rázové utahováky, úhlové
brusky, vrtačky apod. je zapotřebí vysoce výkonný kom-
presor s velikým objemem tlakové nádoby, která shro-
mažďuje vzduch do zásoby v době nečinnosti nářadí.
Pracovní tlak vzduchu pro napájení stříkacích pistolí pro
nanášení barev bývá sice jen 3 až 4 bar, ale pokud nebu-
de plnící výkon kompresoru dostatečný, barva nebude
kvalitně sprejována proudem vzduchu o nutném obje-
movém průtoku a barvený povrch nebude mít pěkný
stejnoměrný jemný povrch (spotřeba vzduchu záleží na
velikosti stříkací pistole, malé stříkací pistole mají i nižší
spotřebu vzduchu, pro kompresor s nižším plnícím výko-
nem je nutné zvolit stříkací pistoli s menším průměrem
trysky.
y Pokud je spotřeba vzduchu napájeného pneumatic-
kého nářadí vyšší, než je plnící kapacita kompresoru
(pokud se jedná o přiměřený rozdíl), tlak vzduchu bude
při zatížení nářadí postupně klesat, dokud se nezastaví
na určitém tlaku, který odpovídá rovnováze mezi plnící
kapacitou kompresoru a spotřebou napájeného nářadí
při zatížení, protože při nižším pracovním tlaku je vyšší
plnící výkon kompresoru (dodávka vzduchu) a zatí-
žené nářadí klade určitý odpor proudění vzduchu
z kompresoru, a tak pracovní tlak neklesne zcela na
atmosférický tlak. Takovéto nářadí však bude praco-
vat jen na cca 40 % svého maximálního výkonu, avšak
vzhledem k našim požadavkům to může být dostatečné,
jen to bude trvat déle. Jedná se například o používání
7
Plnící výkon
=
(l/min)
excentrické vibrační brusky, kdy pokud necháme tlako-
vou nádobu kompresoru natlakovat na tlak 6 bar, tak při
u vedení brusky do chodu bude bruska z počátku praco-
vat na plný výkon, který však v důsledku vyšší spotřeby
vzduchu bruskou bude pozvolna klesat a pracovní tlak
se ustálí na trvalé hodnotě např. 3 bar (záleží však na
plnícím výkonu kompresoru) a bruska tak bude pracovat
při nižších otáčkách s nižším výkonem při konečném
rovnovážném tlaku kompresoru např. 3 bar.
y Před zakoupením kompresoru je tedy vždy nutné
zvážit, k jaké činnosti a k jakému konečnému
výsledku kompresor potřebuji a jakou spotřebu
vzduchu má pneumatické nářadí, které k práci
zamýšlíme použít. Pro běžné nanášení barev, u kte-
rého nám až tak nezáleží na vzhledu barveného
povrchu, k obrušování povrchu či k čištění tlakovým
vzduchem, je dostačující kompresor s nižším plnícím
výkonem. Pro pneumatické rázové utahováky, úhlo-
vé brusky, vrtačky apod. je důležité použít výkonný
kompresor s velikým plnícím výkonem a velikou
tlakovou nádobou, která shromažďuje vzduchu do
zásoby v době nečinnosti nářadí.
3)
Sací výkon kompresoru je objem nasávaného vzdu-
chu kompresorem a rovněž mírně klesá se vzrůs-
tajícím tlakem v tlakové nádobě z důvodu nižších
otáček motoru při jeho větším zatížení v důsledku
působení vyššího protitlaku vzduchu na píst.
4)
Spínací tlak provozu motoru se může oproti uve-
denému trochu lišit pro každý kus stroje, protože
se jedná o mechanické nastavení v řídící jednotce
ve výrobě. Uživateli není dovoleno jakkoli zasaho-
vat do řídící tlakové jednotky nebo měnit nastave-
ní z výroby.
CZ
