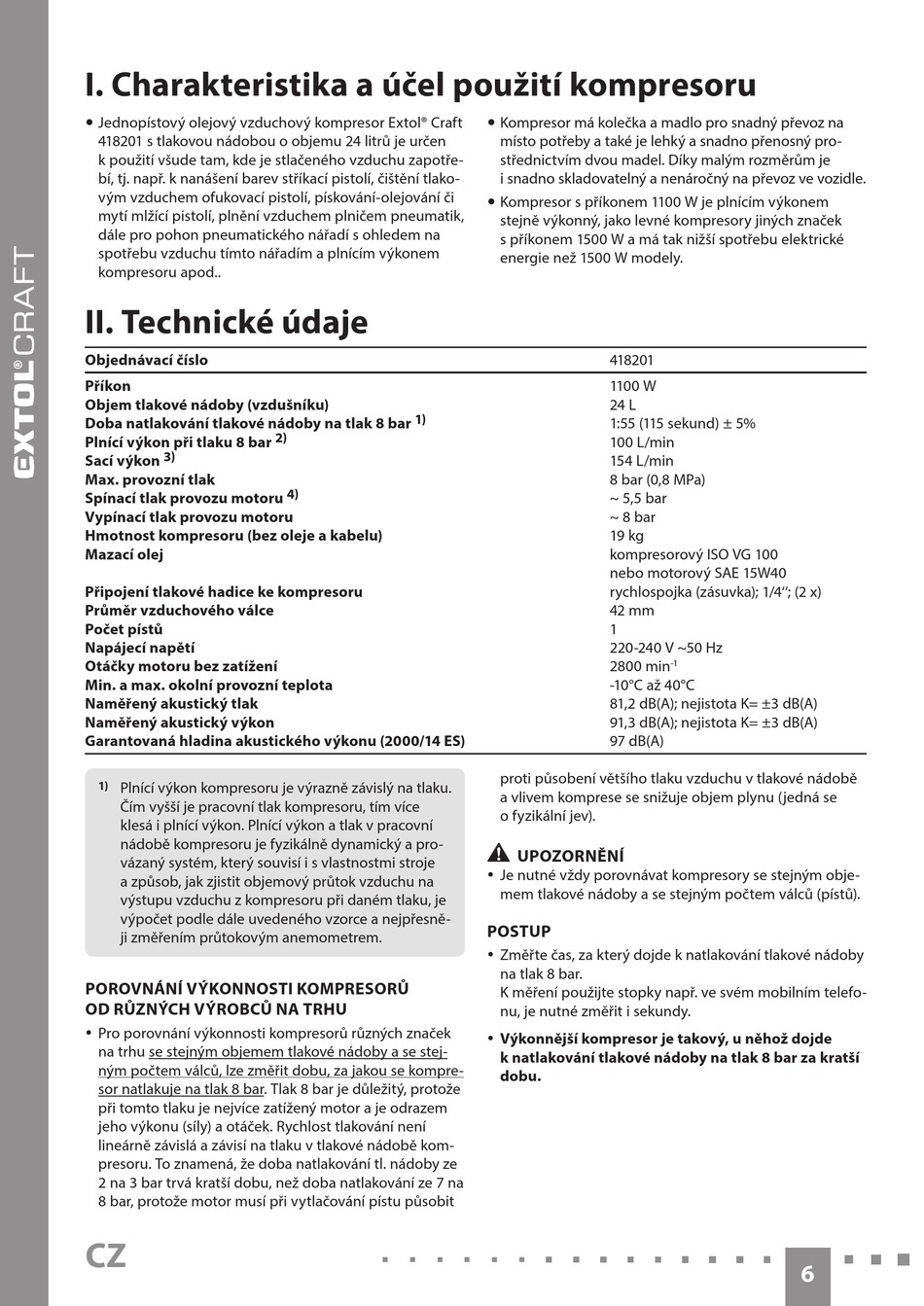

I. Charakteristika a účel použití kompresoru
y Jednopístový olejový vzduchový kompresor Extol® Craft
418201 s tlakovou nádobou o objemu 24 litrů je určen
k použití všude tam, kde je stlačeného vzduchu zapotře-
bí, tj. např. k nanášení barev stříkací pistolí, čištění tlako-
vým vzduchem ofukovací pistolí, pískování-olejování či
mytí mlžící pistolí, plnění vzduchem plničem pneumatik,
dále pro pohon pneumatického nářadí s ohledem na
spotřebu vzduchu tímto nářadím a plnícím výkonem
kompresoru apod..
II. Technické údaje
Objednávací číslo
Příkon
Objem tlakové nádoby (vzdušníku)
Doba natlakování tlakové nádoby na tlak 8 bar
Plnící výkon při tlaku 8 bar
3)
Sací výkon
Max. provozní tlak
Spínací tlak provozu motoru
Vypínací tlak provozu motoru
Hmotnost kompresoru (bez oleje a kabelu)
Mazací olej
Připojení tlakové hadice ke kompresoru
Průměr vzduchového válce
Počet pístů
Napájecí napětí
Otáčky motoru bez zatížení
Min. a max. okolní provozní teplota
Naměřený akustický tlak
Naměřený akustický výkon
Garantovaná hladina akustického výkonu (2000/14 ES)
1)
Plnící výkon kompresoru je výrazně závislý na tlaku.
Čím vyšší je pracovní tlak kompresoru, tím více
klesá i plnící výkon. Plnící výkon a tlak v pracovní
nádobě kompresoru je fyzikálně dynamický a pro-
vázaný systém, který souvisí i s vlastnostmi stroje
a způsob, jak zjistit objemový průtok vzduchu na
výstupu vzduchu z kompresoru při daném tlaku, je
výpočet podle dále uvedeného vzorce a nejpřesně-
ji změřením průtokovým anemometrem.
POROVNÁNÍ VÝKONNOSTI KOMPRESORŮ
OD RŮZNÝCH VÝROBCŮ NA TRHU
y Pro porovnání výkonnosti kompresorů různých značek
na trhu se stejným objemem tlakové nádoby a se stej-
ným počtem válců, lze změřit dobu, za jakou se kompre-
sor natlakuje na tlak 8 bar. Tlak 8 bar je důležitý, protože
při tomto tlaku je nejvíce zatížený motor a je odrazem
jeho výkonu (síly) a otáček. Rychlost tlakování není
lineárně závislá a závisí na tlaku v tlakové nádobě kom-
presoru. To znamená, že doba natlakování tl. nádoby ze
2 na 3 bar trvá kratší dobu, než doba natlakování ze 7 na
8 bar, protože motor musí při vytlačování pístu působit
CZ
1)
2)
4)
y Kompresor má kolečka a madlo pro snadný převoz na
místo potřeby a také je lehký a snadno přenosný pro-
střednictvím dvou madel. Díky malým rozměrům je
i snadno skladovatelný a nenáročný na převoz ve vozidle.
y Kompresor s příkonem 1100 W je plnícím výkonem
stejně výkonný, jako levné kompresory jiných značek
s příkonem 1500 W a má tak nižší spotřebu elektrické
energie než 1500 W modely.
418201
1100 W
24 L
1:55 (115 sekund) ± 5%
100 L/min
154 L/min
8 bar (0,8 MPa)
~ 5,5 bar
~ 8 bar
19 kg
kompresorový ISO VG 100
nebo motorový SAE 15W40
rychlospojka (zásuvka); 1/4''; (2 x)
42 mm
1
220-240 V ~50 Hz
2800 min
-10°C až 40°C
81,2 dB(A); nejistota K= ±3 dB(A)
91,3 dB(A); nejistota K= ±3 dB(A)
97 dB(A)
proti působení většího tlaku vzduchu v tlakové nádobě
a vlivem komprese se snižuje objem plynu (jedná se
o fyzikální jev).
•
UPOZORNĚNÍ
y Je nutné vždy porovnávat kompresory se stejným obje-
mem tlakové nádoby a se stejným počtem válců (pístů).
POSTUP
y Změřte čas, za který dojde k natlakování tlakové nádoby
na tlak 8 bar.
K měření použijte stopky např. ve svém mobilním telefo-
nu, je nutné změřit i sekundy.
y Výkonnější kompresor je takový, u něhož dojde
k natlakování tlakové nádoby na tlak 8 bar za kratší
dobu.
