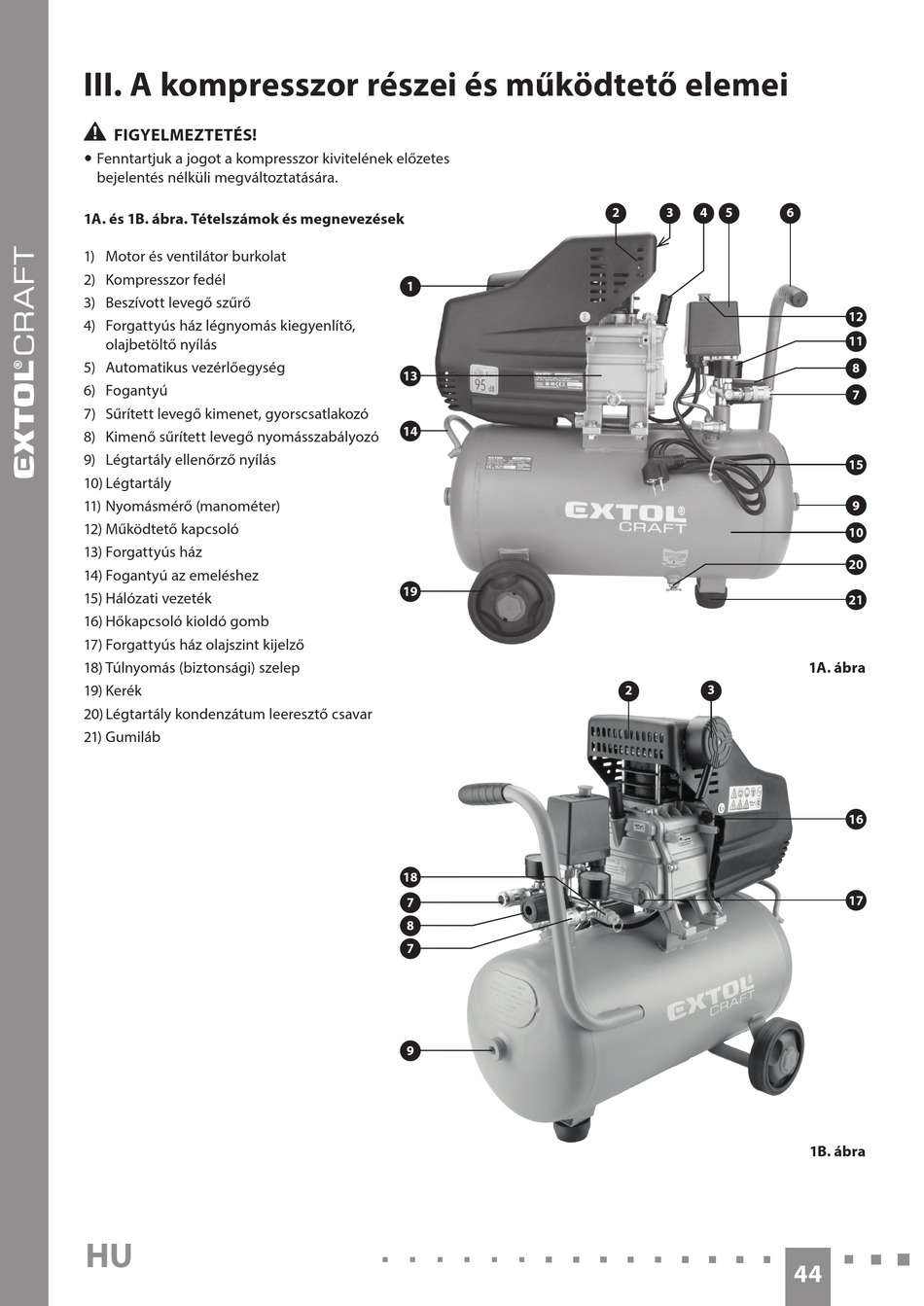

III. A kompresszor részei és működtető elemei
•
FIGYELMEZTETÉS!
y Fenntartjuk a jogot a kompresszor kivitelének előzetes
bejelentés nélküli megváltoztatására.
1A. és 1B. ábra. Tételszámok és megnevezések
1) Motor és ventilátor burkolat
2) Kompresszor fedél
3) Beszívott levegő szűrő
4) Forgattyús ház légnyomás kiegyenlítő,
olajbetöltő nyílás
5) Automatikus vezérlőegység
6) Fogantyú
7) Sűrített levegő kimenet, gyorscsatlakozó
8) Kimenő sűrített levegő nyomásszabályozó
9) Légtartály ellenőrző nyílás
10) Légtartály
11) Nyomásmérő (manométer)
12) Működtető kapcsoló
13) Forgattyús ház
14) Fogantyú az emeléshez
15) Hálózati vezeték
16) Hőkapcsoló kioldó gomb
17) Forgattyús ház olajszint kijelző
18) Túlnyomás (biztonsági) szelep
19) Kerék
20) Légtartály kondenzátum leeresztő csavar
21) Gumiláb
HU
1
13
14
19
18
7
8
7
9
2
3
4
5
6
3
2
12
11
8
7
15
9
10
20
21
1A. ábra
16
17
1B. ábra
44
