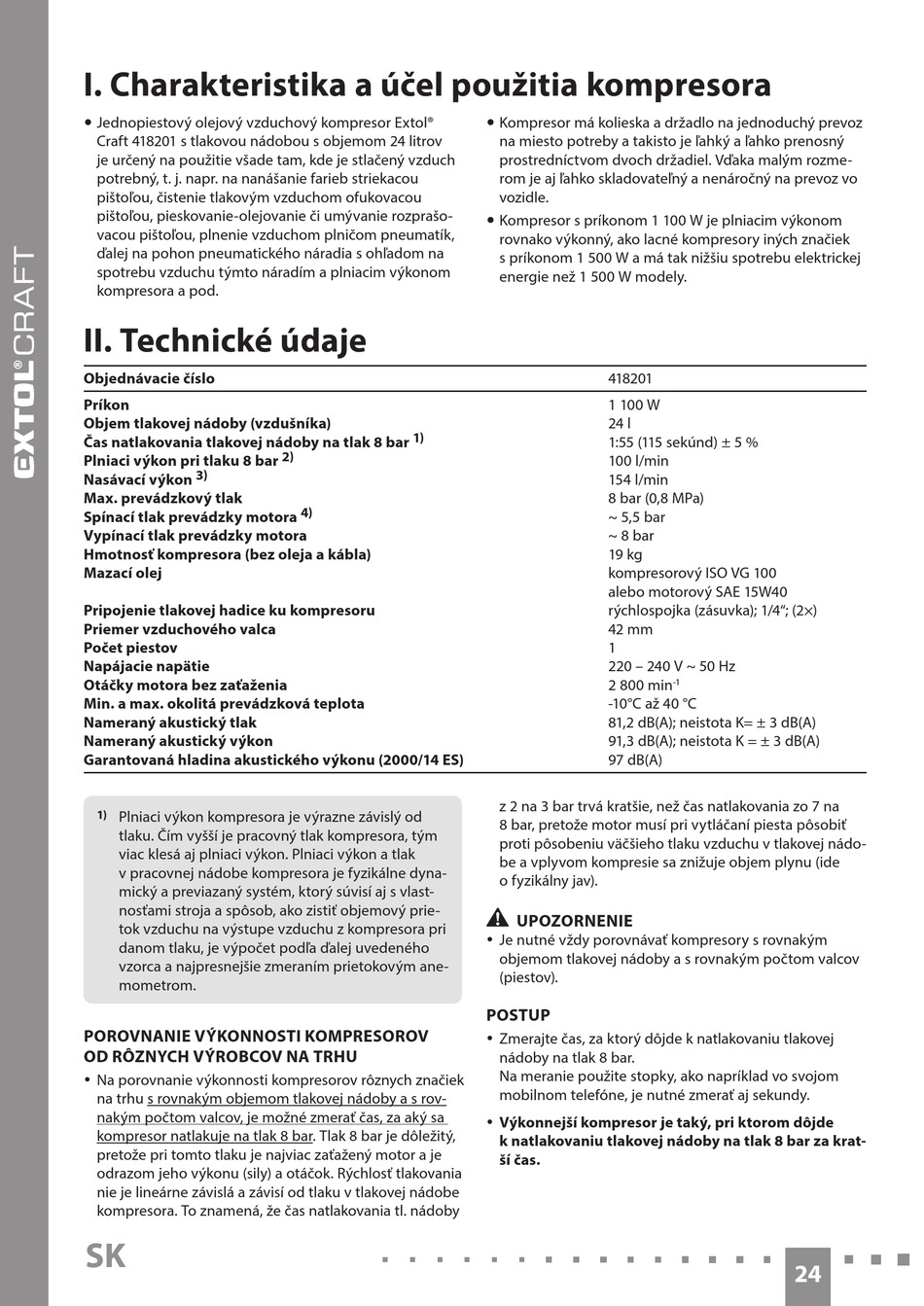

I. Charakteristika a účel použitia kompresora
y Jednopiestový olejový vzduchový kompresor Extol®
Craft 418201 s tlakovou nádobou s objemom 24 litrov
je určený na použitie všade tam, kde je stlačený vzduch
potrebný, t. j. napr. na nanášanie farieb striekacou
pištoľou, čistenie tlakovým vzduchom ofukovacou
pištoľou, pieskovanie-olejovanie či umývanie rozprašo-
vacou pištoľou, plnenie vzduchom plničom pneumatík,
ďalej na pohon pneumatického náradia s ohľadom na
spotrebu vzduchu týmto náradím a plniacim výkonom
kompresora a pod.
II. Technické údaje
Objednávacie číslo
Príkon
Objem tlakovej nádoby (vzdušníka)
Čas natlakovania tlakovej nádoby na tlak 8 bar
Plniaci výkon pri tlaku 8 bar
3)
Nasávací výkon
Max. prevádzkový tlak
Spínací tlak prevádzky motora
Vypínací tlak prevádzky motora
Hmotnosť kompresora (bez oleja a kábla)
Mazací olej
Pripojenie tlakovej hadice ku kompresoru
Priemer vzduchového valca
Počet piestov
Napájacie napätie
Otáčky motora bez zaťaženia
Min. a max. okolitá prevádzková teplota
Nameraný akustický tlak
Nameraný akustický výkon
Garantovaná hladina akustického výkonu (2000/14 ES)
1)
Plniaci výkon kompresora je výrazne závislý od
tlaku. Čím vyšší je pracovný tlak kompresora, tým
viac klesá aj plniaci výkon. Plniaci výkon a tlak
v pracovnej nádobe kompresora je fyzikálne dyna-
mický a previazaný systém, ktorý súvisí aj s vlast-
nosťami stroja a spôsob, ako zistiť objemový prie-
tok vzduchu na výstupe vzduchu z kompresora pri
danom tlaku, je výpočet podľa ďalej uvedeného
vzorca a najpresnejšie zmeraním prietokovým ane-
mometrom.
POROVNANIE VÝKONNOSTI KOMPRESOROV
OD RÔZNYCH VÝROBCOV NA TRHU
y Na porovnanie výkonnosti kompresorov rôznych značiek
na trhu s rovnakým objemom tlakovej nádoby a s rov-
nakým počtom valcov, je možné zmerať čas, za aký sa
kompresor natlakuje na tlak 8 bar. Tlak 8 bar je dôležitý,
pretože pri tomto tlaku je najviac zaťažený motor a je
odrazom jeho výkonu (sily) a otáčok. Rýchlosť tlakovania
nie je lineárne závislá a závisí od tlaku v tlakovej nádobe
kompresora. To znamená, že čas natlakovania tl. nádoby
SK
1)
2)
4)
y Kompresor má kolieska a držadlo na jednoduchý prevoz
na miesto potreby a takisto je ľahký a ľahko prenosný
prostredníctvom dvoch držadiel. Vďaka malým rozme-
rom je aj ľahko skladovateľný a nenáročný na prevoz vo
vozidle.
y Kompresor s príkonom 1 100 W je plniacim výkonom
rovnako výkonný, ako lacné kompresory iných značiek
s príkonom 1 500 W a má tak nižšiu spotrebu elektrickej
energie než 1 500 W modely.
418201
1 100 W
24 l
1:55 (115 sekúnd) ± 5 %
100 l/min
154 l/min
8 bar (0,8 MPa)
~ 5,5 bar
~ 8 bar
19 kg
kompresorový ISO VG 100
alebo motorový SAE 15W40
rýchlospojka (zásuvka); 1/4"; (2×)
42 mm
1
220 – 240 V ~ 50 Hz
2 800 min
-10°C až 40 °C
81,2 dB(A); neistota K= ± 3 dB(A)
91,3 dB(A); neistota K = ± 3 dB(A)
97 dB(A)
z 2 na 3 bar trvá kratšie, než čas natlakovania zo 7 na
8 bar, pretože motor musí pri vytláčaní piesta pôsobiť
proti pôsobeniu väčšieho tlaku vzduchu v tlakovej nádo-
be a vplyvom kompresie sa znižuje objem plynu (ide
o fyzikálny jav).
•
UPOZORNENIE
y Je nutné vždy porovnávať kompresory s rovnakým
objemom tlakovej nádoby a s rovnakým počtom valcov
(piestov).
POSTUP
y Zmerajte čas, za ktorý dôjde k natlakovaniu tlakovej
nádoby na tlak 8 bar.
Na meranie použite stopky, ako napríklad vo svojom
mobilnom telefóne, je nutné zmerať aj sekundy.
y Výkonnejší kompresor je taký, pri ktorom dôjde
k natlakovaniu tlakovej nádoby na tlak 8 bar za krat-
ší čas.
-1
24
