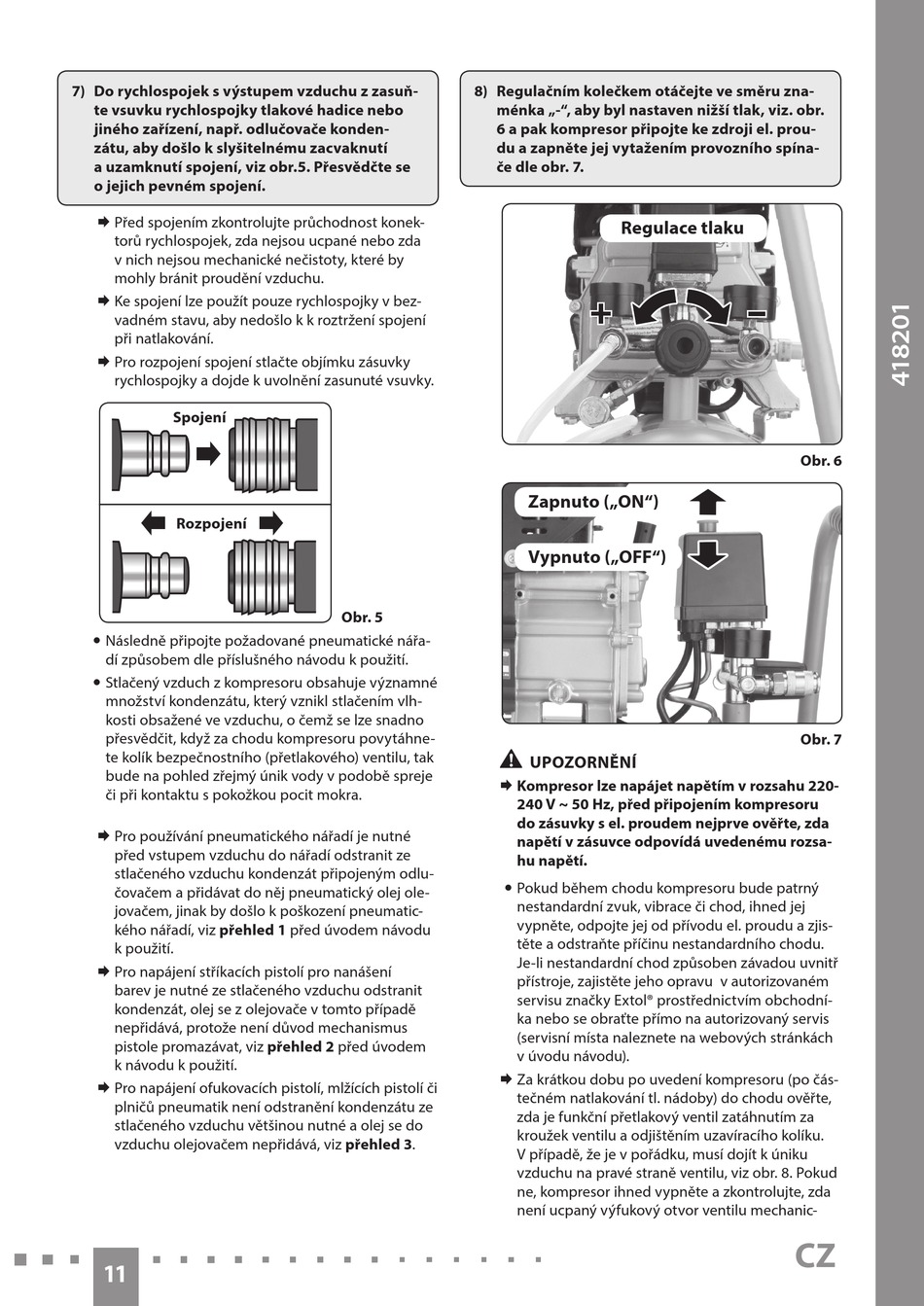

7) Do rychlospojek s výstupem vzduchu z zasuň-
te vsuvku rychlospojky tlakové hadice nebo
jiného zařízení, např. odlučovače konden-
zátu, aby došlo k slyšitelnému zacvaknutí
a uzamknutí spojení, viz obr.5. Přesvědčte se
o jejich pevném spojení.
Před spojením zkontrolujte průchodnost konek-
torů rychlospojek, zda nejsou ucpané nebo zda
v nich nejsou mechanické nečistoty, které by
mohly bránit proudění vzduchu.
Ke spojení lze použít pouze rychlospojky v bez-
vadném stavu, aby nedošlo k k roztržení spojení
při natlakování.
Pro rozpojení spojení stlačte objímku zásuvky
rychlospojky a dojde k uvolnění zasunuté vsuvky.
Spojení
Rozpojení
y Následně připojte požadované pneumatické nářa-
dí způsobem dle příslušného návodu k použití.
y Stlačený vzduch z kompresoru obsahuje významné
množství kondenzátu, který vznikl stlačením vlh-
kosti obsažené ve vzduchu, o čemž se lze snadno
přesvědčit, když za chodu kompresoru povytáhne-
te kolík bezpečnostního (přetlakového) ventilu, tak
bude na pohled zřejmý únik vody v podobě spreje
či při kontaktu s pokožkou pocit mokra.
Pro používání pneumatického nářadí je nutné
před vstupem vzduchu do nářadí odstranit ze
stlačeného vzduchu kondenzát připojeným odlu-
čovačem a přidávat do něj pneumatický olej ole-
jovačem, jinak by došlo k poškození pneumatic-
kého nářadí, viz přehled 1 před úvodem návodu
k použití.
Pro napájení stříkacích pistolí pro nanášení
barev je nutné ze stlačeného vzduchu odstranit
kondenzát, olej se z olejovače v tomto případě
nepřidává, protože není důvod mechanismus
pistole promazávat, viz přehled 2 před úvodem
k návodu k použití.
Pro napájení ofukovacích pistolí, mlžících pistolí či
plničů pneumatik není odstranění kondenzátu ze
stlačeného vzduchu většinou nutné a olej se do
vzduchu olejovačem nepřidává, viz přehled 3.
11
8) Regulačním kolečkem otáčejte ve směru zna-
ménka „-", aby byl nastaven nižší tlak, viz. obr.
6 a pak kompresor připojte ke zdroji el. prou-
du a zapněte jej vytažením provozního spína-
če dle obr. 7.
Obr. 5
•
Kompresor lze napájet napětím v rozsahu 220-
y Pokud během chodu kompresoru bude patrný
Za krátkou dobu po uvedení kompresoru (po čás-
Regulace tlaku
Zapnuto („ON")
Vypnuto („OFF")
UPOZORNĚNÍ
240 V ~ 50 Hz, před připojením kompresoru
do zásuvky s el. proudem nejprve ověřte, zda
napětí v zásuvce odpovídá uvedenému rozsa-
hu napětí.
nestandardní zvuk, vibrace či chod, ihned jej
vypněte, odpojte jej od přívodu el. proudu a zjis-
těte a odstraňte příčinu nestandardního chodu.
Je-li nestandardní chod způsoben závadou uvnitř
přístroje, zajistěte jeho opravu v autorizovaném
servisu značky Extol® prostřednictvím obchodní-
ka nebo se obraťte přímo na autorizovaný servis
(servisní místa naleznete na webových stránkách
v úvodu návodu).
tečném natlakování tl. nádoby) do chodu ověřte,
zda je funkční přetlakový ventil zatáhnutím za
kroužek ventilu a odjištěním uzavíracího kolíku.
V případě, že je v pořádku, musí dojít k úniku
vzduchu na pravé straně ventilu, viz obr. 8. Pokud
ne, kompresor ihned vypněte a zkontrolujte, zda
není ucpaný výfukový otvor ventilu mechanic-
Obr. 6
Obr. 7
CZ
